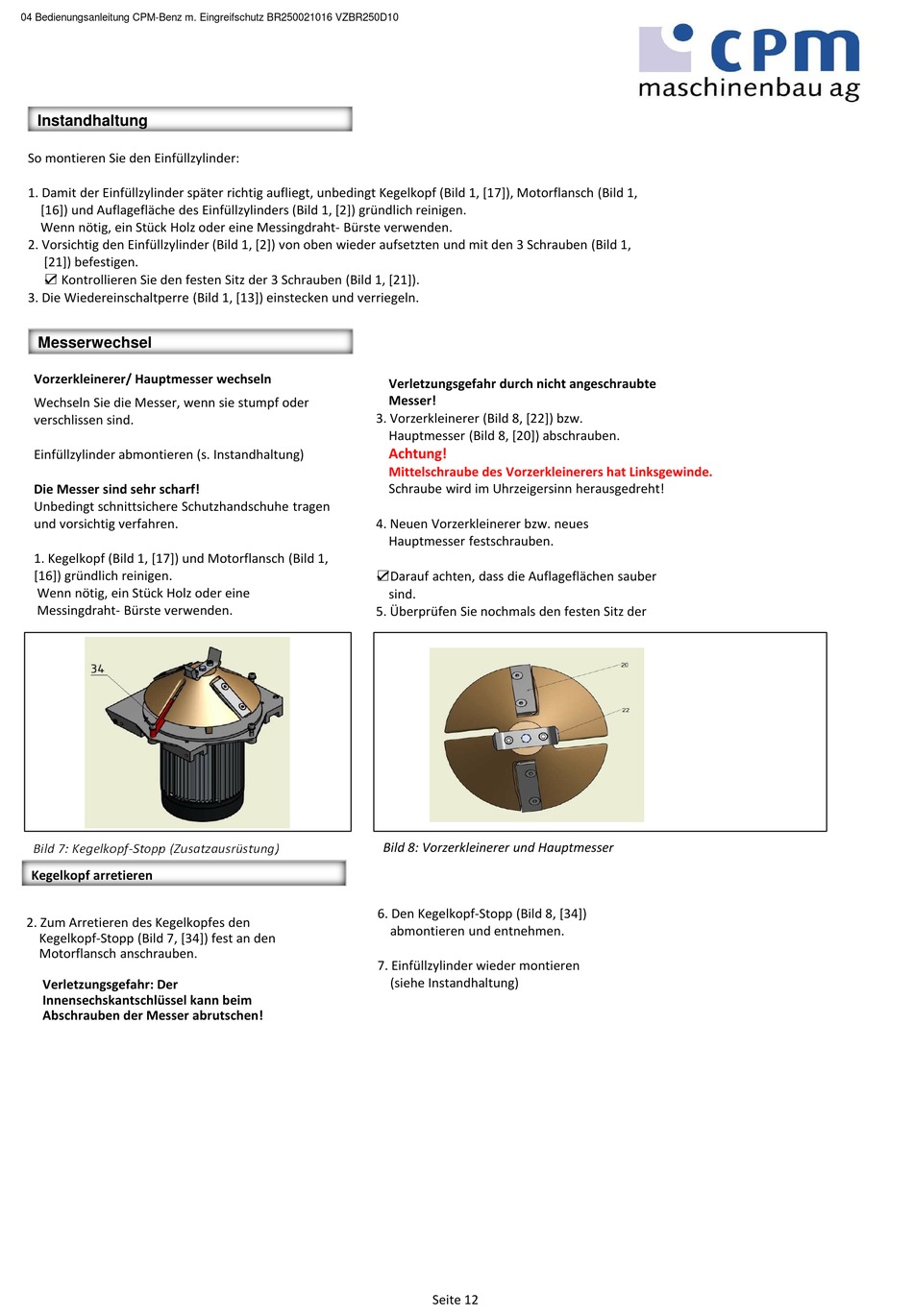

Messerwechsel, Kelgelkopf Arretieren - cpm PK30E Bedienungsanleitung

04 Bedienungsanleitung CPM-Benz m. Eingreifschutz BR250021016 VZBR250D10
Instandhaltung
So montieren Sie den Einfüllzylinder:
1. Damit der Einfüllzylinder später richtig aufliegt, unbedingt Kegelkopf (Bild 1, [17]), Motorflansch (Bild 1,
[16]) und Auflagefläche des Einfüllzylinders (Bild 1, [2]) gründlich reinigen.
Wenn nötig, ein Stück Holz oder eine Messingdraht- Bürste verwenden.
2. Vorsichtig den Einfüllzylinder (Bild 1, [2]) von oben wieder aufsetzten und mit den 3 Schrauben (Bild 1,
[21]) befestigen.
☑ Kontrollieren Sie den festen Sitz der 3 Schrauben (Bild 1, [21]).
3. Die Wiedereinschaltperre (Bild 1, [13]) einstecken und verriegeln.
Messerwechsel
Vorzerkleinerer/ Hauptmesser wechseln
Wechseln Sie die Messer, wenn sie stumpf oder
verschlissen sind.
Einfüllzylinder abmontieren (s. Instandhaltung)
Die Messer sind sehr scharf!
Unbedingt schnittsichere Schutzhandschuhe tragen
und vorsichtig verfahren.
1. Kegelkopf (Bild 1, [17]) und Motorflansch (Bild 1,
[16]) gründlich reinigen.
Wenn nötig, ein Stück Holz oder eine
Messingdraht- Bürste verwenden.
Bild 7: Kegelkopf-Stopp (Zusatzausrüstung)
Kegelkopf arretieren
2. Zum Arretieren des Kegelkopfes den
Kegelkopf-Stopp (Bild 7, [34]) fest an den
Motorflansch anschrauben.
Verletzungsgefahr: Der
Innensechskantschlüssel kann beim
Abschrauben der Messer abrutschen!
Verletzungsgefahr durch nicht angeschraubte
Messer!
3. Vorzerkleinerer (Bild 8, [22]) bzw.
Hauptmesser (Bild 8, [20]) abschrauben.
Achtung!
Mittelschraube des Vorzerkleinerers hat Linksgewinde.
Schraube wird im Uhrzeigersinn herausgedreht!
4. Neuen Vorzerkleinerer bzw. neues
Hauptmesser festschrauben.
☑Darauf achten, dass die Auflageflächen sauber
sind.
5. Überprüfen Sie nochmals den festen Sitz der
Bild 8: Vorzerkleinerer und Hauptmesser
6. Den Kegelkopf-Stopp (Bild 8, [34])
abmontieren und entnehmen.
7. Einfüllzylinder wieder montieren
(siehe Instandhaltung)
Seite 12
