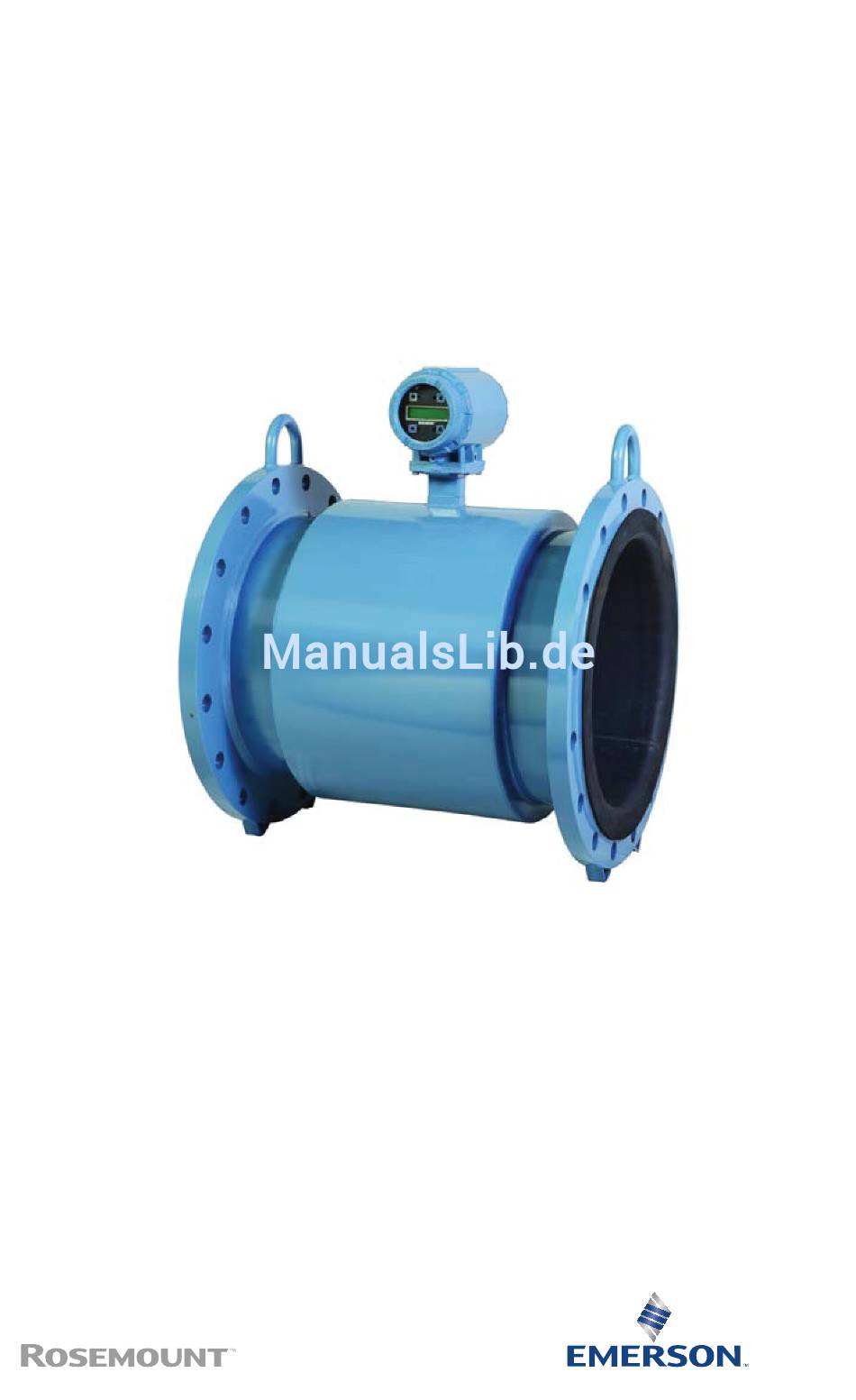

- Seite 1 Kurzanleitung für die Installation 00825-0105-4750, Rev DB Februar 2018 ® Rosemount 8750W magnetisch- induktives Durchflussmessrohr...
- Seite 2 Die Auskleidung des Messrohrs ist empfindlich und daher vorsichtig zu behandeln. Zum Anheben oder zur Erzeugung einer Hebelwirkung keine Gegenstände in das Messrohr einführen. Schäden an der Auskleidung können das Messrohr unbrauchbar machen. • Das Gerät auf keinen Fall fallen lassen. Rosemount 8750W magnetisch-induktives Durchflussmessrohr...
- Seite 3 Februar 2018 Kurzanleitung für die Installation Hebeösen VORSICHT! Sofern vorhanden die Hebeösen an den Flanschen verwenden, um das magnetisch-induktive Durchflussmesssystem zu transportieren und am Einbauort in seine Einbauposition abzusenken. Wenn keine Hebeösen vorhanden sind, muss das magnetisch-induktive Durchflussmesssystem an beiden Seiten des Gehäuses mit einem Hebegurt gesichert werden. •...
- Seite 4 Kurzanleitung für die Installation Februar 2018 Einführung Dieses Dokument enthält grundlegende Richtlinien für die Installation des magnetisch-induktiven Durchflussmesssystems 8750W von Rosemount. • Für Anweisungen im Hinblick auf die Installation des Messumformers siehe die entsprechende Kurzanleitung für die Installation von Rosemount:...
- Seite 5 Februar 2018 Kurzanleitung für die Installation Emerson Flow Kundenservice E-Mail: • Weltweit: flow.support@emerson.com • Asien/Pazifik: APflow.support@emerson.com Telefon: Nord- und Südamerika Europa und Naher Osten Asien/Pazifik Vereinigte 800 522 6277 Vereinigtes Kö- 0870 240 1978 Australien 800 158 727 Staaten nigreich Kanada +1 303 527 Niederlande...
- Seite 6 Installationen in feuchtwarmen oder heißen Umgebungen mit direkter Sonneneinstrahlung • Außeninstallationen in kalten Umgebungen Abgesetzt montierte Messumformer können in der Messwarte installiert werden, um die Elektronik vor rauen Umgebungsbedingungen zu schützen und einfachen Zugriff für Konfiguration oder Service zu gewährleisten. Rosemount 8750W magnetisch-induktives Durchflussmessrohr...
-
Seite 7: Ein- Und Auslaufstrecken
Februar 2018 Kurzanleitung für die Installation Ein- und Auslaufstrecken Um die spezifizierte Genauigkeit über einen großen Bereich unterschiedlicher Prozessbedingungen sicherzustellen, muss das Messrohr, jeweils von der Elektrodenebene aus gemessen, eine gerade Einlaufstrecke, deren Länge mindestens dem Fünffachen des Rohrdurchmesser entspricht, und eine gerade Auslaufstrecke, deren Länge dem Zweifachen des Rohrdurchmessers entspricht, haben. - Seite 8 Kurzanleitung für die Installation Februar 2018 Abbildung 3-2: Durchflussrichtungspfeil Rosemount 8750W magnetisch-induktives Durchflussmessrohr...
- Seite 9 Februar 2018 Kurzanleitung für die Installation Lage und Ausrichtung des Messrohrs Das Messrohr ist so zu installieren, dass es während des Betriebs stets gefüllt bleibt. Je nach Einbauort spielt auch die Ausrichtung eine Rolle. • Beim vertikalen Einbau mit Durchflussrichtung von unten nach oben bleibt der Querschnitt unabhängig vom Durchfluss stets gefüllt.
- Seite 10 Abbildung 3-4: Elektrodenausrichtung A. Korrekte Ausrichtung B. Falsche Ausrichtung Für die Einhaltung der Vorgaben der T-Codes für die Ex-Bereich-Einstufung ist möglicherweise eine bestimmte Ausrichtung des Messrohres erforderlich. Angaben zu möglichen Einschränkungen sind in dem entsprechenden Handbuch aufgeführt. Rosemount 8750W magnetisch-induktives Durchflussmessrohr...
- Seite 11 Februar 2018 Kurzanleitung für die Installation Messrohrinstallation Dichtungen Alle Prozessanschlüsse des Messrohrs müssen mit einer Dichtung versehen werden. Der Dichtungswerkstoff muss mit dem Prozessmedium und den Betriebsbedingungen kompatibel sein. Auf jeder Seite des Erdungsrings ist eine Dichtung erforderlich (siehe Abbildung 4-1).
- Seite 12 Die Flanschverbindungen nach dem Anziehen der Schrauben auf Leckage prüfen. Nichtbeachtung der korrekten Anzugsmethoden kann zu schweren Schäden führen. Messrohrwerkstoffe können sich im Laufe der Zeit durch Druck verformen; daher müssen die Flanschschrauben 24 Stunden nach der Erstinstallation nachgezogen werden. Rosemount 8750W magnetisch-induktives Durchflussmessrohr...
- Seite 13 Tabelle 4-1: Auskleidungswerkstoff Fluorpolymer-Auskleidun- Andere Auskleidungen (kein Fluorpolymer) T – PTFE P – Polyurethan Tabelle 4-2: Empfohlene Flanschschrauben-Drehmomentwerte für Rosemount 8750W (ASME) Fluorpolymer-Auskleidun- Nenn Andere Auskleidungen wei- ten- Class 150 (lb- Class 300 (lb- Class 150 (lb- Class 300 (lb-...
- Seite 14 18 Zoll (450 mm) 20 Zoll (500 mm) 24 Zoll (600 mm) 30 Zoll (750 mm) 36 Zoll (900 mm) Tabelle 4-3: Empfohlene Flanschschrauben-Drehmomentwerte für Messrohre 8750W von Rosemount mit Fluorpolymer-Auskleidungen (EN 1092-1) Nenn Fluorpolymer-Auskleidungen (in Newtonmetern) wei- ten- code...
- Seite 15 Februar 2018 Kurzanleitung für die Installation Tabelle 4-4: Empfohlene Flanschschrauben-Drehmomentwerte für Messrohre 8750W von Rosemount mit anderen Auskleidungen (kein Fluorpolymer) (EN 1092-1) Nenn Andere Auskleidungen (kein Fluorpolymer) (in Newtonme- wei- tern) ten- code Nennweite PN 10 PN 16 PN 25...
- Seite 16 Kurzanleitung für die Installation Februar 2018 Tabelle 4-6: Empfohlene Flanschschrauben-Drehmomentwerte für Messrohre 8750W von Rosemount mit anderen Auskleidungen (kein Fluorpolymer) (AWWA C207) (Fortsetzung) Nenn- wei- ten- code Nennweite Class D (lb-ft) Class E (lb-ft) Class F (lb-ft) 36 Zoll (900 mm) 40 Zoll (1000 mm) k.A.
- Seite 17 Februar 2018 Kurzanleitung für die Installation Prozesserdung Die Abbildungen in diesem Kapitel zeigen ausschließlich die Anschlüsse für die Prozesserdung. Anschlüsse für Schutzerde sind als Teil der Installation ebenfalls erforderlich, werden in diesen Abbildungen aber nicht gezeigt. Die nationalen, lokalen und für die Anlage relevanten Normen für die Schutzerdung elektrischer Ausrüstung befolgen.
- Seite 18 Kurzanleitung für die Installation Februar 2018 Abbildung 5-2: Erdung mit Erdungsringen oder Auskleidungsschutz in leitenden Rohrleitungen A. Erdungsringe oder Auskleidungsschutz Abbildung 5-3: Erdung mit Erdungsringen oder Auskleidungsschutz in nicht leitenden Rohrleitungen A. Erdungsringe oder Auskleidungsschutz Rosemount 8750W magnetisch-induktives Durchflussmessrohr...
- Seite 19 Februar 2018 Kurzanleitung für die Installation Abbildung 5-4: Erdung mit Referenzelektrode in leitenden Rohrleitungen ohne Auskleidung Abbildung 5-5: Erdung ab Nennweite 250 mm (10 Zoll) Kurzanleitung für die Installation...
- Seite 20 Kurzanleitung für die Installation Februar 2018 Installationszeichnungen und Schaltpläne Rosemount 8750W magnetisch-induktives Durchflussmessrohr...
- Seite 21 Februar 2018 Kurzanleitung für die Installation Kurzanleitung für die Installation...
- Seite 22 Kurzanleitung für die Installation Februar 2018 Rosemount 8750W magnetisch-induktives Durchflussmessrohr...
- Seite 23 Februar 2018 Kurzanleitung für die Installation Kurzanleitung für die Installation...
- Seite 24 Februar 2018 Produktzertifizierungen Detaillierte Informationen über die Zulassungen finden sich im entsprechenden, unten aufgeführten Dokument: • Dokumentennummer 00825-MA00-0004: Zulassungsdokument Rosemount 8750W - IECEx und ATEX • Dokumentennummer 00825-MA00-0005: Zulassungsdokument Rosemount 8750W – Class Division • Dokumentennummer 00825-MA00-0006: Zulassungsdokument Rosemount 8750W – Nordamerika Zone...
- Seite 25 Februar 2018 Kurzanleitung für die Installation Kurzanleitung für die Installation...
- Seite 26 Kurzanleitung für die Installation Februar 2018 Rosemount 8750W magnetisch-induktives Durchflussmessrohr...
- Seite 27 Februar 2018 Kurzanleitung für die Installation Kurzanleitung für die Installation...
- Seite 28 Das Emerson Logo ist eine Marke und Industriezentrum NÖ Süd Dienstleistungsmarke der Emerson Electric Co. Straße 2a, Objekt M29 Rosemount, 8600, 8700, und 8800 sind Marken 2351 Wr. Neudorf eines der Emerson Automation Solutions Österreich Unternehmen. Alle anderen Marken sind Eigentum T +43 (0) 2236-607 ihrer jeweiligen Besitzer.
