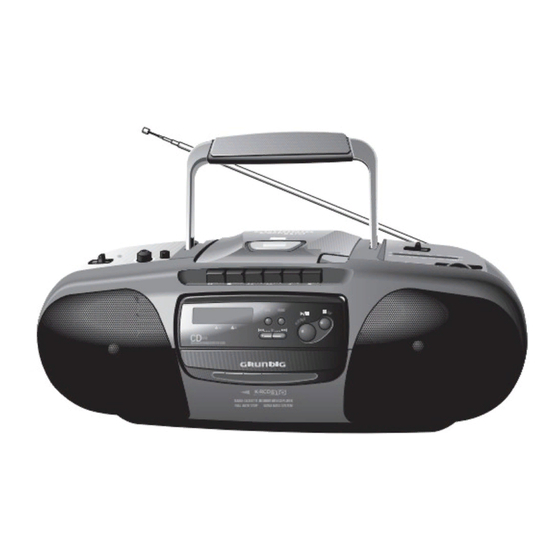

Grundig K-RCD 110 Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Grundig Anleitungen
  4. Musikanlagen
  5. K-RCD 110
  6. Serviceanleitung

Grundig K-RCD 110 Serviceanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Service
Zusätzlich erforder-
Manual
liche Unterlagen
für den
K-RCD 110
Komplettservice:
Additionally
required Service
Sach-Nr./Part No.
Manuals for the
72010-749.90
Complete Service:
K-RCD 110
(75.3126-1051 / G.DG 5951)
Änderungen vorbehalten
Subject to alteration
SERVICE MANUAL
Service
Manual
Sicherheit
Safety
Sach-Nr./Part No.
72010-800.00
K-RCD
PA U
S
E
STOP/EJECT
F.
F
W
D
TRACK
TONE
CD
DISPLAY
TRACK RANDOM PROGRAM REPEAT PLAY SYSTEM
K-RCD
RADIO CASSETTE RECORDER WITH CD PLAYER
FULL AUTO STOP
ULTRA BASS SYSTEM
Printed in Germany
VK 231 0696
FM
AM
R
E
W
P
L
Y
A
O T
R
PROGRAM
REPEAT
SKIP
K-RCD 110
8 8
9 2
9 6
1 0 0
1 0 4
5 3 0
1 0 8
6 0 0
8 0 0
MHz
1 0 0 0
1 2 0 0
1 4 0 0
1 6 0 0
kHz
Service Manual Sach-Nr.
Service Manual Part No.
72010-749.90
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundig K-RCD 110

Inhaltszusammenfassung für Grundig K-RCD 110

  • Seite 4: Bedienelemente

    Hinweis: Note: Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen This chapter contains excerpts from the operating instructions. For further particulars please entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Sachnummer Sie refer to the appropriate user instructions the part number of which is indicated in the in der entsprechenden Ersatzteilliste finden.

  • Seite 5: Einstellvorschriften

    K-RCD 110 Einstellvorschriften / Adjustment Procedures K-RCD 110 Einstellvorschriften / Adjustment Procedures 2. Cassettenteil Meßgeräte/Meßmittel: Frequenzzähler, NF-Voltmeter, Tonhöhenschwankungsmesser, Einstellvorschriften Fe-Testcassette 449 (Sach-Nr. 35079-019.00), Drehmomentcassette 456 (Sach-Nr. 35079-014.00). Abgleich Vorbereitung Abgleichvorgang 1. CD-Teil ± 1. Bandgeschwin- Frequenzzähler an Kopfhörerbuchse. Mit dem Einstellregler (im Cass.-Motor) 3150Hz 0,1% Meßgeräte/Meßmittel: Digitalvoltmeter, Frequenzzähler, Filter (Schaltung siehe unten), Test-CD 5A (Sach-Nr.

  • Seite 6: Adjustment Procedures

    Einstellvorschriften / Adjustment Procedures K-RCD 110 Einstellvorschriften / Adjustment Procedures K-RCD 110 2. Cassette Deck Measuring instruments/equipment: Frequency counter, AF-voltmeter, wow and flutter meter, Adjustment Procedures Fe test cassette 449 (part no. 35079-019.00), torque test cassette 456 (part no. 35079-014.00).

  • Seite 7: Schaltpläne Und Platinenabbildungen Circuit Diagrams And Layout Of Pcbs

    K-RCD 110 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs K-RCD 110 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs Schaltpläne und Platinenabbildungen Circuit Diagrams and Layout of PCBs Verdrahtungsplan / Wiring Diagram GRUNDIG Service 3 - 1...

  • Seite 8: Audio, Tuner, Tape

    Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs K-RCD 110 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs K-RCD 110 Schaltbild / Circuit Diagram Audio, Tuner, Tape IC1 AN 7205 TP 1 PASS OUT GND OUT 1.6V...
  • Seite 9 K-RCD 110 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs K-RCD 110 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs Schaltbild / Circuit Diagram SKIP-REW SKIP-F PROG CN10 SW11 SW12 <– SW10 SEG1 STOP PLAY/PAUSE SEG2...
  • Seite 10 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs K-RCD 110 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs K-RCD 110 Leiterplatten / PCBs Audio, Tuner, Display Audioplatte / Audio PCB Bestückungsseite Component side Displayplatte / Display PCB...
  • Seite 11 K-RCD 110 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs CD-Leiterplatte CD PCB Lötseite Solder side A-GND T-OFF V-REF TEAO D-GND GRUNDIG Service 3 - 9...

  • Seite 12: Ic Block Diagrams

    Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs K-RCD 110 IC Blockdiagramme IC Block Diagrams IC 1 AN 7205 IC 2 AN 7024 AN 7205 Quad Ind. AN 7024 Demod Drive Bias RF AMP Circuit Phase 19kHz Amp.
  • Seite 13 K-RCD 110 Schaltpläne und Platinenabbildungen / Circuit Diagrams and Layout of PCBs IC 302 LC 7861 LC 7861 SLICE LEVEL 2K x 8 bit RAM ADDRESS CLOCK OSCILLATOR EFMIN CONTROL GENERATOR CLOCK CONTROL C2FCLK SYNCHRON DETECT LRSY FSEQ COMPLEMENT EFM DEMODULATION...

  • Seite 14: Spare Parts List

    TRANS.9014 C Q 12 75952-500.07 TRANS.9015 C CF 1 75954-036.61 CER.-FILTER SK107M3-A0-20 Q 13 75952-500.06 TRANS.9014 C 5 / 96 K-RCD 110 CF 2 75954-036.62 KERAMIK FILTER CCFA-455 Q 14 75987-515.90 TRANS.8050 C Q 301 75954-036.80 TRANS.2SD1936T 8309-215-045 DIODE 1N4148 Q 302 75954-036.80...
  • Seite 15 Eplosionszeichnung / Exploded View K-RCD 110...
  • Seite 16 Cassettenlaufwerk CD Laufwerk Cassette Drive Mechanism CD Drive Mechanism TK20X-V...
