Inhaltszusammenfassung für ADC Diagnostix 2100

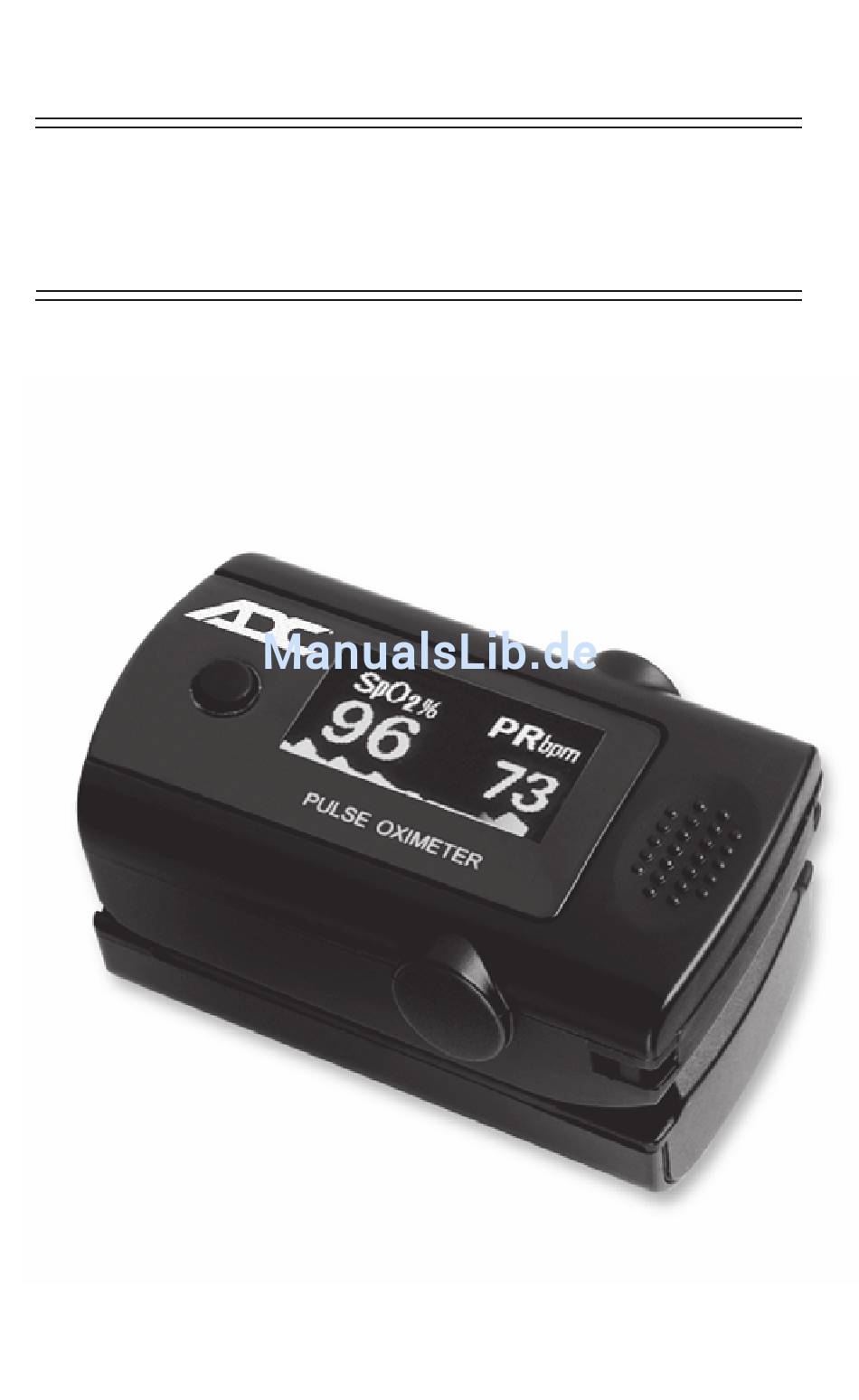

- Seite 1 ® Diagnostix 2100 Fingerspitze Pulsoximeter Gebrauchsanweisung...
-
Seite 2: Gerätebeschreibung Und Beabsichtigte Verwendung
® Fingerspitze Pulsoximeter Vielen Dank für den Kauf eines ADC DiagnostixTM Brand Fingerspitze Pulsoximeter. Wir sind stolz auf die Sorgfalt und Qualität, die in die Herstellung jedes Produktes geht, das unseren Namen trägt. Mit der richtigen Pflege und Wartung wird Ihr DiagnostixTM Fingertip Pulsoximeter viele Jahre zuverlässigen Service bieten. -
Seite 3: Symbol Definitions
Kontraindikationen: • Der Patient leidet unter signifikanten Mengen an dysfunktionellen Hämoglobinen (wie Carboxyhämoglobin oder Metämoglobin). • Intravaskuläre Farbstoffe wie Indocyaningrün oder Methylenblau wurden in den Patienten injiziert. • Wird in Gegenwart von hohem Umgebungslicht (dh direktem Sonnenlicht) ver wendet. Schützen Sie den Sensorbereich ggf. mit einem chirurgischen Handtuch. -
Seite 4: Allgemeine Warnungen
Allgemeine Warnungen Eine Warnanweisung in diesem Handbuch identifiziert eine Bedingung oder Praxis, die, wenn sie nicht korrigiert oder sofort unterbrochen wurde, zu Verletzungen, Krankheiten oder Tod des Patienten führen könnte. WARNUNG: Vor Gebrauch sorgfältig das Handbuch lesen. WARNUNG: Verwenden Sie das Pulsoximeter nicht in einer MRT- oder CT- Umgebung. -
Seite 5: Kurze Beschreibung Der Frontplatte
Kurze Beschreibung der Frontplatte Pulsfrequenzsignal Intensity Bar Graph Pulsfrequenz Stromschalter Niedrige Leistung Wellenform Indikator Inklusive Pulsoximeter Zubehör • Ein (1) Lanyard • Zwei (2) AAA Batterien • Eine (1) Bedienungsanleitung • Ein (1) gummierter Stoßfänger Batterieinstallation 1. Entfernen Sie die Batteriefachabdeckung, indem Sie den Knopf auf der Batterieab- deckung drücken, dann die Abdeckung in Pfeilrichtung schieben und dann auf dem... - Seite 6 Bedienungsanleitung 1. Achten Sie darauf, zwei AAA-Batterien einzulegen, bevor Sie versuchen zu arbeiten. 2. Reinigen Sie die Innenseite des Oximeters und den Finger des Patienten mit Isopropylalkohol vor dem Gebrauch. 3. Drücken Sie das Ende gegenüber dem Netzschalter zwischen Daumen und Zeigefinger, um das Gerät zu öffnen.
-
Seite 7: Ändern Des Oximeter-Anzeigemodus
Ändern des Oximeter-Anzeigemodus Es gibt sechs verschiedene Anzeigemodi. Die Anzeigemodi verändern die Ausrichtung des Displays, um das Lesen durch den Beobachter zu erleichtern. Horizontale Modi zeigen die Pulswellenform zusammen mit SPO2 und Pulsfrequenz an, während vertikale Modi ein Pulsraten-Balkendiagramm zusammen mit den SPO2- und Pulsfre- quenzmesswerten anzeigen. -
Seite 8: Ändern Der Displayhelligkeit (10 Einstellbare Helligkeitseinstellungen)
Alarm Bei Modellen, die mit einem Alarm ausgestattet sind, erscheint die Alarmbedingung, wenn: SPO2 < 90% / PR <60 oder >100bpm Wenn sich das Gerät im Anzeigemodus 1 (Silent-Modus) befindet, blinkt der Parameter (SPO oder PR) und es hört sich ein hörbarer Signalton, wenn er den Alarmzustand überschreitet. -
Seite 9: Reinigung Des Pulsoximeters
Reinigung des Pulsoximeters Reinigen Sie den Gummi, der den Finger im Inneren des Oximeters mit einem weichen, feuchten Tuch mit 70% Isopropylalkohol berührt, und reinigen Sie den Testfinger mit Alkohol vor und nach jedem Test. Hinweis: Gießen Sie keine Flüssigkeiten auf das Oximeter, und lassen Sie keine Flüs- sigkeiten in die Öffnungen des Gerätes gelangen. - Seite 10 Anleitung und Herstellererklärung Elektromagnetische Emissionen Anleitung und Herstellererklärung - unten angegebene elektromagnetische Umgebung. Der Kunde oder der Benutzer des PULSE OXIMETER sollte sicherstellen, dass er in einer solchen Umgebung eingesetzt wird. Einhaltungsebene Emissionsprüfung Elektronische Umweltberatung HF-Emissionen CISPR11 Gruppe 1 Der PULSE OXIMETER verwendet nur sehr geringe HF- Energie und wird wahrscheinlich keine Störungen in der Nähe von elektronischen Geräten verursachen.
- Seite 11 Anleitung und Herstellererklärung - Elektromagnetische Störfestigkeit Für alle Geräte und Systeme, die nicht lebensunterstützen sind Anleitung und Herstellererklärung - unten angegebene elektromagnetische Umgebung. Der Kunde oder der Benutzer des PULSE OXIMETER sollte sicherstellen, dass er in einer solchen Umgebung eingesetzt wird. IEC 60601 Einhal- Immunitätstest...
-
Seite 12: Technische Spezifikationen
Technische Spezifikationen Anzeigetyp: OLED Anzeige SPO2 Anzeigebereich: 0-100% PR Anzeigebereich: 30-235 BPM PR Anzeigemodus: Balkendiagramm Datenaktualisierungszeit: < 15 s LED-Wellenlängen 660nm Rot: 940nm Infrarot: Messbereich: 70-99% - 100% ± 3%; s 70% keine Definition SPO2: 30-235 BPM, ± 2 bpm während des Pulsraten- Pulsfrequenz: bereichs von 30-99 bpm und 2% während des Pulsbereichs von 100-235 bpm. -
Seite 13: Garantie
Staaten erlauben nicht den Ausschluss oder die Beschränkung von zufälligen, besonderen oder Folgeschäden, so dass diese Beschränkung nicht für Sie gelten kann. Um den Garantieservice zu erhalten: ende Artikel per Post an ADC®, Attn: Repair Dept., 55 Commerce Dr., Hauppauge, NY 11788. Bitte geben Sie Ihren Namen und Ihre Adresse, Tele- fonnummer, Kaufbeleg und kurz an Notiz erklären das Problem. - Seite 14 1-800-ADC-2670 ODER BESUCH www.adctoday.com/feedback Dieses Handbuch ist online in einer Vielzahl von Sprachen verfügbar, folgen Sie den Links für Sprachoptionen. www.adctoday.com/care Verteilt durch ADC ® Beijing Choice 55 Commerce Drive Electronic Technology Co., Ltd. Hauppauge, NY 11788 Room 4104, No. A12 Yuquan Road Haidian District, 100143 Inspektion in der U.S.A.
