2A
M8502988
2B
M8504883
3A
M8503027
© Volvo Car Corporation
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden

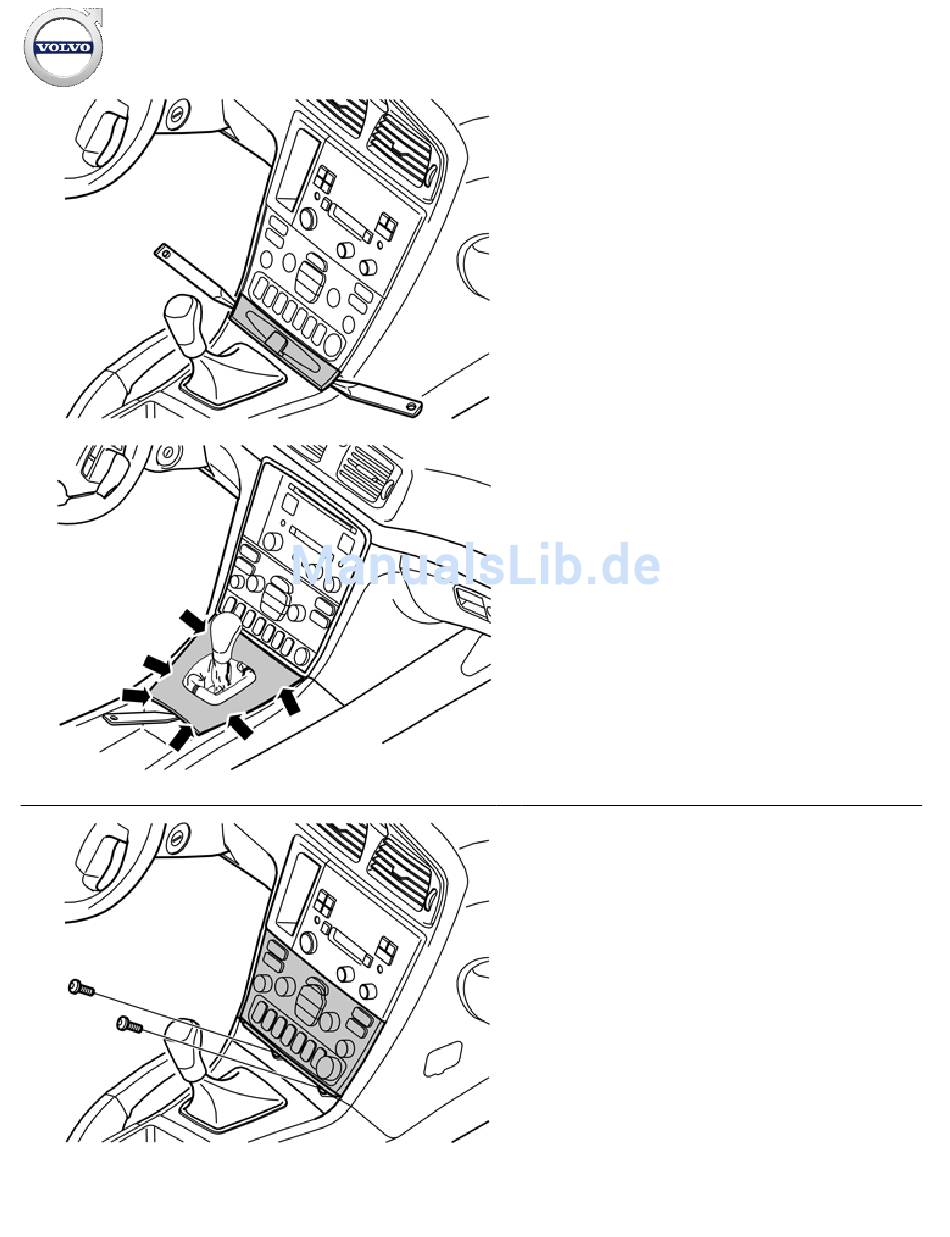

Abbildung A
Abbildung A gilt für Fahrzeuge bis einschließlich
Modelljahr –2004 (V70 CH –458999, XC70 CH –172999).
Die Abdeckung vor dem Schalthebel mit einem Plastikfalzbein
abhebeln.
Gangwahlhebel in hintere Stellung bringen.
Abbildung B
Gilt für Fahrzeuge ab Baujahr 2005– (CH 425000–)
Die Abdeckung des Gangwahlhebels zusammen mit der
Manschette abnehmen, bis die zwei Clips gelöst werden. Ein
Dichtungswerkzeug aus Kunststoff verwenden. Die Abdeckung
des Wählhebels und die Manschette entfernen. Die Verkleidung
nach oben ziehen, bis die vier seitlichen Clips gelöst werden.
Abbildung A
Gilt für Fahrzeuge bis einschließlich Modelljahr –2004
(V70 CH –458999, XC70 CH –172999)
Die zwei Schrauben von der Bedienungskonsole der
Klimatisierung entfernen.
Abbildung B
Gilt für Fahrzeuge ab Modelljahr 2005– (V70 CH 459000–,
XC70 CH 173000–)
Die Feststellbremse anziehen und den Wählhebel nach hinten
bewegen.
Die Verkleidung nach links drehen, um besseren Zugang zu
erhalten.
Digital Jukebox, V70, ohne RTI - 31201075 - V1.0
Seite 9 / 38
