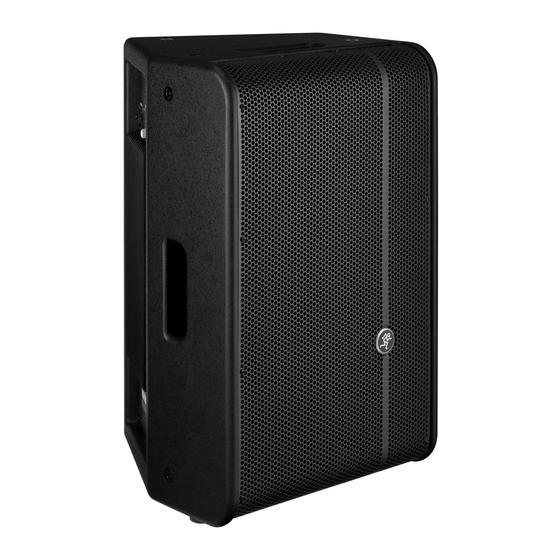

Inhaltszusammenfassung für Mackie HD1221
- Seite 1 HD1221 2-Wege High-Definition Aktivbox B E D I E N U N G S A N L E I T U N G...
-
Seite 2: Wichtige Sicherheitshinweise
Gesundheit haben. Gleichzeitig tragen Sie durch Ihre Teilnahme an der korrekten Entsorgung dieses Produkts zu einer effektiven Nutzung natürlicher Ressourcen bei. Weitere Informationen zu Annahmestellen, die unbrauchbare Geräte recyceln, erhalten Sie bei der örtlichen Stadtverwaltung, dem Entsorgungsträger oder der Müllabfuhr. HD1221... -
Seite 3: Inhaltsverzeichnis
HD1221 EINGESCHRÄNKTE GARANTIE Vorkehrungen zu treffen, können zur Beschädigung der Geräte, zu Verletzungen oder sogar zum Tode führen. Einleitung Features Die HD1221 Aktivbox stellt einen bedeutenden • 1200 Watt hocheffiziente Class-D Fast Fortschritt im mobilen HD-Live-Sound dar. Sie bietet den Recovery™ Endstufen präzisen, gut verständlichen Full Range-Sound bei hohen... -
Seite 4: Anwendungsbeispiele
Aufbau verlangt werden. Von der Anlage für den Hochzeits-DJ über die Gesangsanlage bis zur Band-PA ist die HD1221 die perfekte Wahl, wenn Sie eine extrem handliche und sehr laute PA brauchen. In diesem Beispiel sind der rechte und der linke Main-Out eines Mixers mit den MAIN INPUTS eines Mackie HD1221 – Paares verbunden. -
Seite 5: Hd1221: 3-Wege-System Mit Aktiv-Subwoofern
Sie eine extrem handliche PA mit VIEL Output brauchen! In diesem Beispiel sind der rechte und der linke Main-Out eines Mixers mit den Inputs eines Paares Mackie HD1501 Aktiv-Subwoofer verbunden. Der HIGH PASS OUTPUT A jedes Subwoofers versorgt den MAIN INPUT einer Mackie HD1221 Aktivbox. - Seite 6 Setup könnte in lokalen Clubs, auf Festival-Bühnen, in Kirchen usw. Anwendung finden. In diesem Beispiel versorgen AUX SEND 1-3 eines Mixers die MAIN INPUTS von drei Mackie HD1221 Aktivboxen, die über die Bühnenfront als Monitore für die Band verteilt sind. Zusätzlich ist eine vierte Mackie HD1221 Aktivbox über die LOOP OUT XLR-Buchse von einer der anderen HD1221 durchgeschleift, wodurch...
-
Seite 7: Beschreibung Des Anschlussfeldes
HD1221 durchzuschleifen. Im Anhang B finden Sie mehr Informationen über diesen Anschlusstyp. 3. VOICING MODE Dieser eingebaute Voicing-Wahlschalter mit drei Positionen erlaubt es Ihnen, die HD1221 für jede Anwendung abzustimmen. CONTOUR Stellen Sie den Schalter auf „CONTOUR“ für Anwendungen mit niedrigen Lautstärken. Das ist die perfekte Einstellung, wenn ein bisschen mehr Bässe und Höhen gebraucht werden. -
Seite 8: Thermal Led
-6 dB bis +6 dB. Die Mittelstellung ist bei 0 dB leuchten, wenn das System eingeschaltet ist. (Einheitspegel). Nutzen Sie diesen Regler um den Pegel der HD1221 im Vergleich zu anderen Boxen und 5. THERMAL LED Subwoofern im System zu ändern. Behalten Sie dabei Die HD1221 hat eine Schutzschaltung gegen immer die SIG/LIMIT-LED (6) im Auge. -
Seite 9: Aufstellen
Abstrahlwinkel von 90° jeder einzelnen HD1221; die auch auf einem Hochständer montiert werden. Stellen Sie Interferenzen zwischen den beiden Boxen werden minimal sicher, dass das Gewicht der HD1221 nicht die Traglast des sein, allerdings könnte der Gesamt-Abstrahlwinkel von Ständers überschreitet. Die Mackie SPM200 ist eine gute 180°... -
Seite 10: Raumakustik
Raumes führt. Es ist besser, die Boxen auf des Sounds angleichen zu können. (Da einen stabilen Ständer zu stellen, der dafür die Schallgeschwindigkeit ca.30 cm/msec. ausgelegt ist, das Gewicht der HD1221 zu beträgt, braucht der Sound für 30 m etwa 1/10 tragen. Sekunde.) •... -
Seite 11: Rigging
Rigging Rigging Hardware und Zubehör Zum Fliegen von Mackie-Boxen werden Sie immer Die HD1221 kann ganz individuell, horizontal Hardware benötigen, die nicht von Mackie angeboten oder vertikal geflogen werden. Benötigt werden wird. Verschiedene Ausführungen von zertifizierter, geschmiedete Flugösen M10 x 1,5 x 37 mm. -
Seite 12: Horizontal Geflogen Mit Mackie Hd1801 Subwoofer
Rigging Notes Wichtiger Rigging-Reminder: Die integrierten Flugpunkte der HD1221 sind Um es noch einmal zu wiederholen: Mackie bietet nur dafür ausgelegt, das Eigengewicht der Box keine kompletten Rigging-Systeme an, weder als mit passender externer Hardware zu tragen. D.h. Designer noch als Hersteller oder Installateur. Es liegt jede HD-Box muss separat aufgehängt werden,... -
Seite 13: Wärmeentwicklung
Bühnenscheinwerfer der Hauptschuldige einer allem dort, wo die Lautsprecher sitzen. Verstärkerüberhitzung sein können. Stromversorgung Stellen Sie sicher, dass die HD1221 an eine Steckdose angeschlossen ist, die die angegebene Netzspannung führt. Sie wird auch bei niedrigeren Spannungen weiterarbeiten, wird aber nicht die volle Leistung erreichen. -
Seite 14: Anhang A: Service-Informationen
Service • Leuchtet die THERMAL-Anzeige auf der Geräterückseite rot? Stellen Sie sicher, dass hinter der HD1221 ein mindestens 16 cm tiefer Freiraum Lesen Sie im Garantiefall bitte unsere zum Wärmeaustausch vorhanden ist. Garantiebestimmungen auf Seite 19. Bei Reparaturen außerhalb der Garantie besuchen Unzureichende Bass-Wiedergabe Sie bitte den Mackie-Händler Ihres Vertrauens oder... -
Seite 15: Anhang B: Verbindungen
überlasten. Hat Ihr Mixer z.B. Balanced XLR Connectors eine Ausgangsimpedanz von 120 Ohm, können Sie bis zu neun HD1221 daran anschließen, was einer Pin 1 - Abschirmung (Masse) Lastimpedanz von 1.222 Ohm entspricht (HD1221 Pin 2 - Heiß (+) Eingangsimpedanz = 11 kOhm;... -
Seite 16: Anhang C: Technische Daten
Fertigungsmethoden zu optimieren, behalten wir uns das Recht Design Class D zur Änderung dieser Spezifikationen jederzeit vor. „Mackie“ und die „Running Man“-Figur sind eingetragene Eingang / Ausgang Warenzeichen von LOUD Technologies Inc. Alle weiteren Markennamen sind Markenzeichen oder eingetragene Eingang... -
Seite 17: Hd1221 Blockschaltbild
HD1221 Blockschaltbild Korrekte Entsorgung dieses Produkts: Diese Symbol weist darauf hin, dass das Produkt entsprechend den WEEE Richtlinien (2002/96/EU) und den Landesgesetzen nicht im Hausmüll entsorgt werden darf. Dieses Produkt sollte einer autorisierten Sammelstelle zum Recyceln von unbrauchbaren elektrischen und elektronischen Geräten (EEE) übergeben werden. -
Seite 18: Hd1221 Schaubilder Und Abmessungen
HD1221 Frequenzgang HD1221 Abmessungen WEIGHT 50 lb 22.7 kg 24.0 in / 610 mm 60˚ 15.0 in / 15.7 in / 380 mm 399 mm 15.2 in / 16.2 in / 386 mm 411 mm HD1221... -
Seite 19: Mackie Eingeschränkte Garantie
