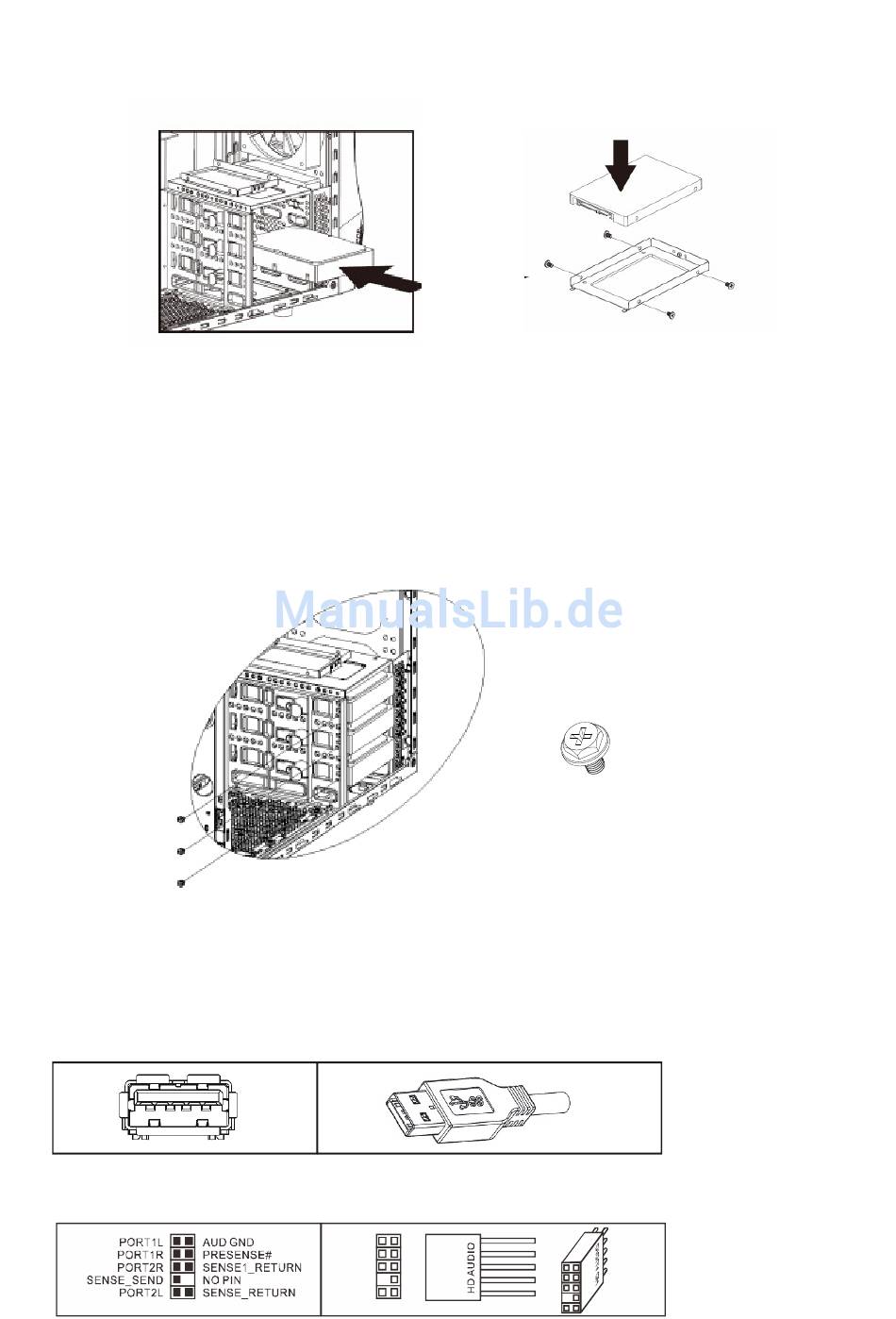

beiliegenden Schrauben am Rahmen. Bauen Sie den Montagerahmen wieder in das Gehäuse (Abb.6)
Da bei einige Festplatten mit einer Größe von 6TB oder mehr die Befestigungsgewinde an anderer
Stelle sind, kann hier nicht ausschließlich mit der schraublosen Befestigung gearbeitet werden. Bei der
Nutzung einer solchen Festplatte schieben Sie die Festplatte wie in Abb.5 gezeigt in den dafür
vorgesehenen Schacht und fixieren Sie sie mit einer zusätzlichen Schraube aus dem Lieferumfang
(Abb.7).
4. Anschluß der Frontanschlüsse
USB 3.0 Anschluß
Azalia (Intel HD Audio)
Abb.5
Abb.7
Abb.6
3
