3. Montage
3.1. Entfernen der Frontblende
Fassen Sie die Frontblende unten an und ziehen Sie sie vom Gehäuse ab. Zum Befestigen der
Frontblende setzen Sie sie bitte oben an und drücken Sie sie von oben nach unten am Gehäuse fest.
3.2. Montage von externen 5,25" Laufwerken
Nehmen Sie Frontblende und Seitenteil ab und schieben Sie das Laufwerk von vorne in die dafür
vorgesehene Öffnung (Abb.2). Befestigen Sie das Laufwerk mit den Schnellverschlüssen.
Zusätzlich kann das Laufwerk bei Bedarf von der anderen Seite noch mit Schrauben gesichert werden.
Vor Montage der Frontblende muss die 5,25" Blende aus der Frontblende entfernt werden.
3.3. Montage von externen 3,5" Laufwerken

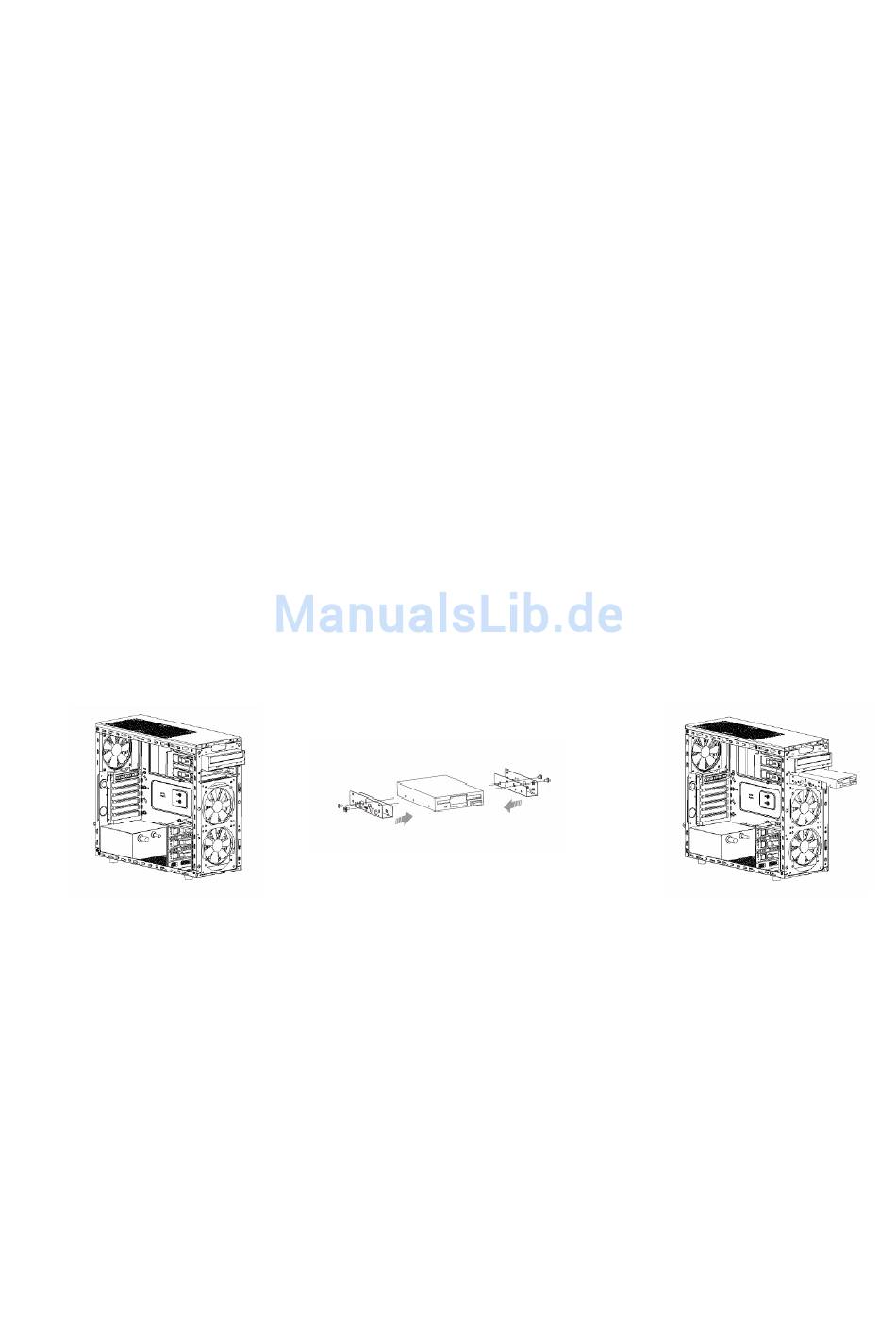

Nehmen Sie Frontblende und beide Seitenteil ab. Befestigen Sie das Laufwerk an den Adapterblechen
(Abb.3). Schieben Sie das Laufwerk mit den Adapterblechen in die dafür vorgesehene Öffnung und
befestigen Sie die Einheit mit den Schnellverschlüssen (Abb.4). Zusätzlich kann das Laufwerk bei
Bedarf von der anderen Seite noch mit Schrauben gesichert werden.
Vor Montage der Frontblende muss die 3,5" Blende aus der Frontblende entfernt werden.
Abb.2
3.4. Montage der Festplatten
3.4.1 Montage von 3,5" Festplatten
Schieben Sie die Festplatte mit den Anschlüssen voran in den Festplattenkäfig bis sie einrastet (Abb.5)
3.4.2 Montage von 2,5" Festplatten
Entnehmen Sie den Montagerahmen aus dem Gehäuse und montieren Sie die Festplatte mit den
Abb.3
2
Abb.4
