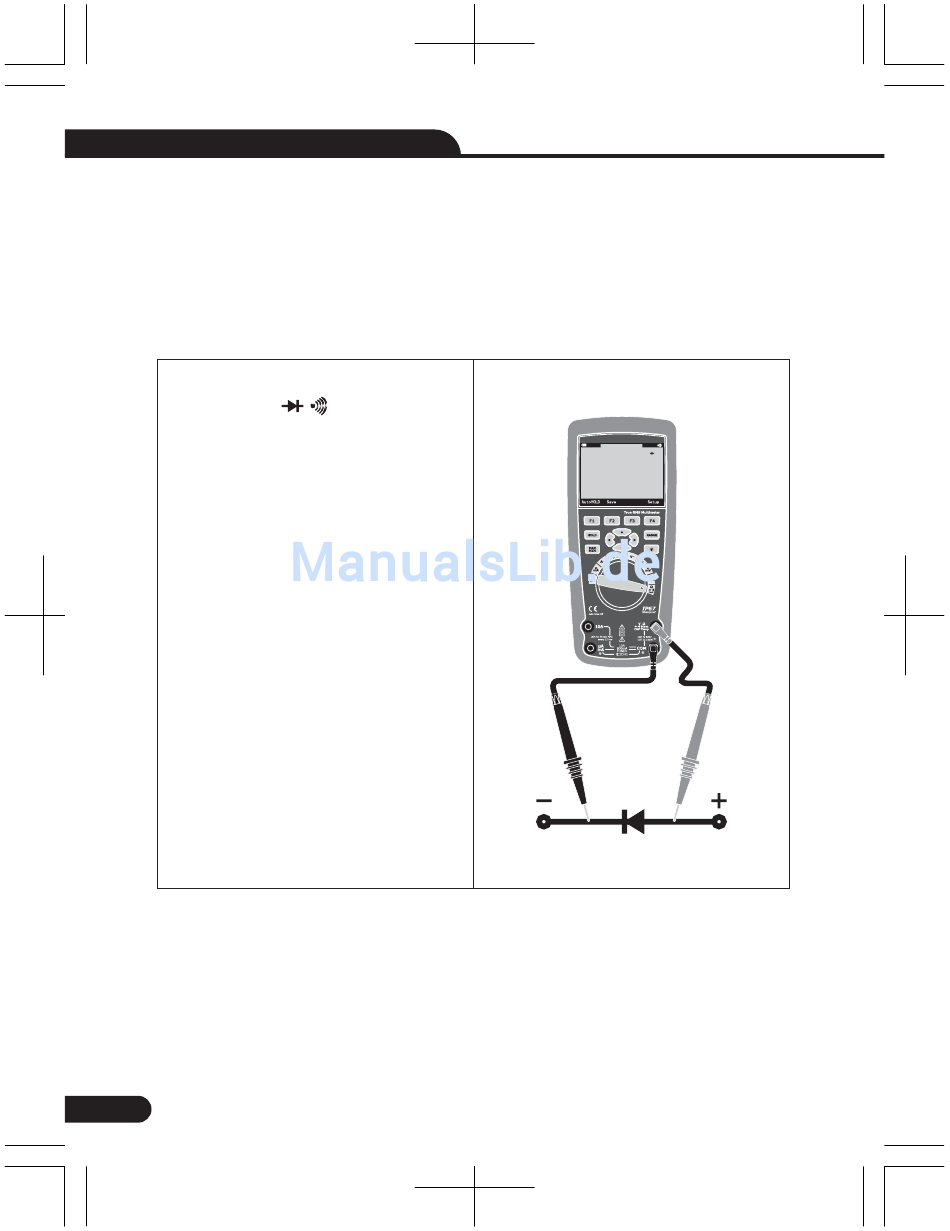

5.10-Dioden-test
Warnung
Um Stromschläge zu vermeiden, schalten Sie die Stromversorgung in der
Messschaltung und entladen Sie alle Kondensatoren vor der Durchgangsprüfung.
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
1.Drehen Sie den Drehschalter auf
die Ω CAP
2.Wählen Sie die Softkey "MENU"
mit der Taste F1 an und dort mit
den Pfeiltasten die Option "Diode"
anwählen.
3.Stecken Sie den Stecker der
schwarzen Messleitung in die
COM Buchse. Stecken Sie den
Stecker der roten Messleitung in
die positiven "Ω" Buchse.
4.Messen die Halbleiterstrecke in
Durchgangsrichtung, erscheint
ein Wert zwischen 0,4V und 3,2V
(Rot=Anode, schwarz=Katode).
Erscheint ein OV im Display, ist die
Diode kurzgeschlossen.
Erscheint in beide Messrichtungen
OL im Display, ist die Diode offen.
