RHEINTACHO RT STROBE qbLED Betriebsanleitung
Verwandte Anleitungen für RHEINTACHO RT STROBE qbLED
Inhaltszusammenfassung für RHEINTACHO RT STROBE qbLED

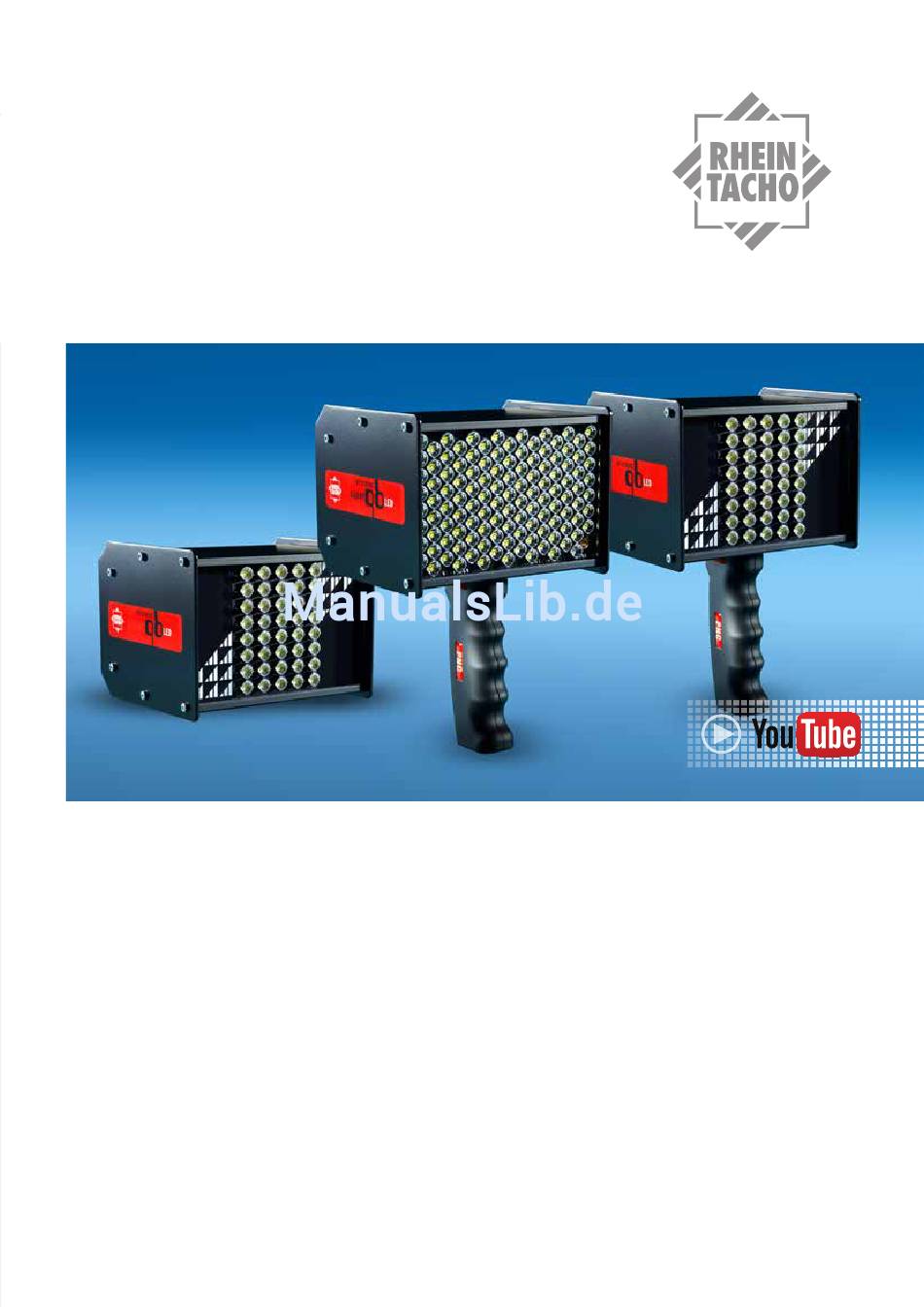

- Seite 1 Betriebsanleitung RHEINTACHO TUTORIAL Stroboskop RT STROBE qbLEDs* Stroboskop RT STROBE qbLED Stroboskop RT STROBE super qbLED * Stationäre Version ohne integrierten Akku und ohne Griff...
-
Seite 2: Gesamtübersicht Der Anschlüsse, Bedienelemente Und Einstellungsmöglichkeiten
Parameter speichern / Parameter auslesen (MEMORY IN / MEMORY OUT) (12) Profi-Modus (P) (6) (7) (13) Batteriestatus voll, halbvoll bzw. laden (8) (9) (10) (11) (12) (13) Abbildung 2: Displayanzeige Betriebsanleitung RT STROBE qbLEDs / RT STROBE qbLED / RT STROBE super qbLED... -
Seite 3: Inhaltsverzeichnis
Displayanzeigen 7.2.1 Übersicht der Einstellungsmöglichkeiten 7.2.2 Standard-Modus (Abbildung 2) 7.2.3 Profi-Modus (Abbildung 2) 7.2.4 Stroboskop super qbLED (Abbildung 2) 7.2.5 Betriebshinweise Werksreset Zubehör, optional Tatsächliche Drehzahl eines Objekts bestimmen Betriebsanleitung RT STROBE qbLEDs / RT STROBE qbLED / RT STROBE super qbLED... -
Seite 4: Technische Daten
Gewicht ca. 850 g ca. 1.050 g ca. 1.150 g Umgebungsbedingungen qbLEDs qbLED super qbLED Temperatur 0 - 40 °C / 32 - 104 °F Schutzart IP30 Betriebsanleitung RT STROBE qbLEDs / RT STROBE qbLED / RT STROBE super qbLED... -
Seite 5: Zu Dieser Betriebsanleitung
Richten Sie den LED-Strahl niemals auf Personen oder Tiere und Netzanschluss über das Ladenetzteil / blicken Sie nie direkt in den Strahl. (Version qbLEDs) Stromversorgung des Gerätes (Version qbLEDs) Betriebsanleitung RT STROBE qbLEDs / RT STROBE qbLED / RT STROBE super qbLED... -
Seite 6: Kurzbeschreibung Der Inbetriebnahmeschritte
Das Gerät muss zwischen externem und internem Triggersignal manuell umgeschaltet werden (siehe auch § 7.2.2 „Standard- Modus / Beispiel zur Auswahl von Trigger intern bzw. Trigger extern“ Betriebsanleitung RT STROBE qbLEDs / RT STROBE qbLED / RT STROBE super qbLED... -
Seite 7: Standard-Modus (Abbildung 2)
▪ Beispiel ohne externen Anschluss: Sie können die Beobachtungsposition extrem feinfühlig justieren, ohne die Blitzfrequenz zu verändern. Innerhalb eines Bewegungszyklus können Sie die Beobachtungsposition verschieben. ▪ Beispiel mit externem Anschluss: Das externe Triggersignal wird an einer Po- sition ausgelöst, die vor der gewünschten Beobachtungsstelle (= Blitzposition des Stroboskops) liegt. In einem solchen Fall würde das angeschlossene Stroboskop regelmäßig zu früh blitzen. Mit PHASE deg kann die Verzögerung so eingestellt werden, dass das Stroboskop an einer um den eingestellten Winkel verschobenen Position blitzt. Diese Einstellung ist unabhängig von der aktuellen Drehzahl. Damit kann auch bei schwankenden Drehzahlen oder beim Anlauf einer Anlage an der gewünschten Position ein Stroboskop-Blitz ausgelöst werden. Betriebsanleitung RT STROBE qbLEDs / RT STROBE qbLED / RT STROBE super qbLED... -
Seite 8: Profi-Modus (Abbildung 2)
- Diese Funkion ist nur möglich, wenn der externe Trigger aktiviert ist. Hinweis SLOW (Zeitlupe) Beispiele und Erläuterungen zu oben genannten Displayanzeigen siehe auch § 7.2.2 „Standard-Modus“. Die Funktion „SLOW“ erlaubt dem Beobachter, einen Bewegungsablauf in Zeitlupe zu verfolgen. Die Geschwindigkeit der Zeitlupe ist unabhängig von der Blitzfrequenz und entspricht dabei dem eingestellten Wert. Betriebsanleitung RT STROBE qbLEDs / RT STROBE qbLED / RT STROBE super qbLED... -
Seite 9: Stroboskop Super Qbled (Abbildung 2)
Laserstrahl erkannte Triggerfrequenz automatisch ab! beträgt 3000 Blitze pro Minute. 7.3 Werksreset Hinweis LASER Die Triggerfrequenz befindet Zum Rückstellen auf Werkseinstellung mindestens 5 Sekunden sich unterhalb des Messbereichs. lang den Dreh- und Druckknopf (D) drücken. Betriebsanleitung RT STROBE qbLEDs / RT STROBE qbLED / RT STROBE super qbLED... -
Seite 10: Zubehör, Optional
1.650, 1.100, 825 oder 550 U/min liegen. Gedruckte CE-Konformitätserklärung auf Anfrage. Technische Änderungen, auch ohne vorherige Ankündigung, vorbehalten. Trotz größter Sorgfalt können wir bei Fehlern keine Haftung übernehmen. Betriebsanleitung RT STROBE qbLEDs / RT STROBE qbLED / RT STROBE super qbLED... - Seite 11 Notizen Betriebsanleitung RT STROBE qbLEDs / RT STROBE qbLED / RT STROBE super qbLED...
