Rollo R_03 mit kraftelektrischem Antrieb
Betriebsanleitung
2.4 Bestimmungsgemäße Verwendung
2.4.1 Einsatzbereich
Die Produkte werden zu Dekorations-, bzw. Sicht- oder Lichtsteuerungszwecken montiert.
Das Produkt wird im Rauminneren im Bereich von Fenstern montiert.
Die Produkte sind mit unterschiedlichen Antriebsversionen verfügbar .
2.4.2 Fehlanwendung
Fehlanwendungen sind nicht absehbar.
2.4.3 Betriebsbedingungen
Entsprechend den Technischen Daten. Die Produkte dürfen nur in trockener,
beheizbarer Umgebung, in nicht explosionsfähiger Atmosphäre betrieben werden.
2.5 Sachwidrige Anwendung
Sachwidrige Anwendungen sind z.B.:
• Einsatz von minderwertigen Ersatzteilen.
• Gegenstände und Hindernisse im Verfahrweg der Produkte.
• Betrieb in ungeeigneter Umgebung.
Für hieraus resultierende Schäden trägt der Betreiber die alleinige Verantwortung,
der Hersteller/Vertrieb übernimmt keinerlei Haftung.
2.6 Modifikationen
Bei eigenmächtigen Umbauten und Veränderungen der Produkte
erlischt jegliche Haftung und Gewährleistung durch den Hersteller!
Es dürfen keine zusätzlichen Lasten am Produkt aufgebracht werden!
2.7 Restgefahren und Schutzmaßnahmen
Gefährdungen, die weder konstruktiv, noch durch sicherheitstechnische Maßnahmen zu kontrol-
lieren sind müssen durch Auszeichnung und/oder Unterweisung offensichtlich gemacht werden.
Nachfolgend aufgeführt sind Risiken und Gefährdungen, die durch Kenntnis und Aufmerksamkeit
des Personals minimiert werden.
Gefahr durch elektrische Energie bei Berühren spannungsführender Teile!
(nur Ausführungen mit Netzanschluss)
Öffnen des Klemmenkastens, sowie aller elektrischen Baugruppen nur durch Fachpersonal
und nach Ausschalten der Netzspannung.
Gefahr durch verschleißbedingten Bruch!
Um Bruchereignisse mit Gefährdungsfolgen zu verhindern müssen alle tragenden und mechanisch
bewegten Bauteile regelmäßig auf Verschleißerscheinungen und Beschädigungen überprüft
werden! Verschlissene/beschädigte Baugruppen müssen sofort erneuert werden!
3. Technische Daten
3.1 Allgemein
Abmessungen B x H [mm]:
Gewicht [kg]:
Antriebsart:
Temperatur bei Lagerung und Betrieb [°C]:
Relative Luftfeuchtigkeit [%]
3.2 Elektrische / elektromechanische Spezifikationen
Leistungsdaten, Schutzart und Schutzklasse entsprechend Typschild, bzw. Lieferunterlagen
3.3 Emissionen (nur Ausführungen mit Elektroantrieb)
EMV: Entsprechend Richtlinie 2014/30/EU innerhalb zulässiger Grenzen
Dauerschalldruckpegel [dB(A)]:
* Der Wert kann montageabhängig abweichen
3.4 Sicherheitskennzeichnung
Entsprechend Richtlinie 2006/42/EG, Anhang 1, 1.7.1
AmRollo sind (je nach Ausführung) folgende Piktogramme und Warntexte angebracht.
Entfernte oder beschädigte Kennzeichnungen müssen ersetzt werden!
Piktogramm Erläuterungstext
Vorsicht!
Gefährliche elektrische Spannung!
Der Antrieb enthält keine
reparierbaren Teile und
darf nicht geöffnet werden!
4
entsprechend Lieferunterlagen
±0 bis +40
50 bis 80 (nicht kondensierend)
< 70*
Größe [mm] Anbringung
Im Bereich der
Anschlussklemmen
20
(nur Ausführungen
mit Netzanschluss)
Im Bereich trennbarer
20
Fügestellen

4. Aufbau und Funktion

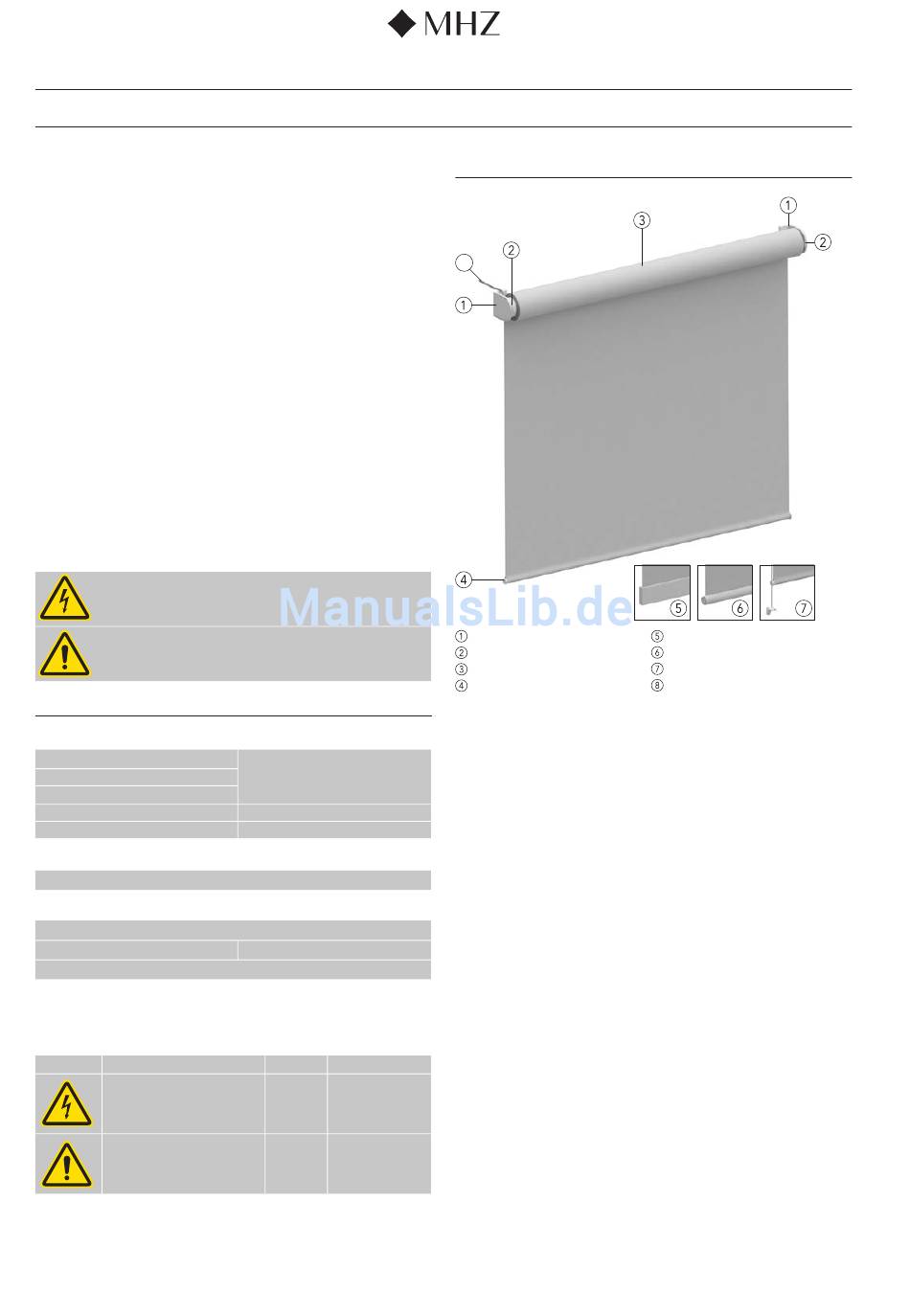

4.1 Grafische Darstellung
8
Grundträger
Klammer
Welle mit Stoff
Innenliegender Fallstab
4.2 Funktionale Beschreibung
Die Produkte werden zu Dekorations-, bzw. Lichtsteuerungszwecken im Bereich von Fenstern
montiert.
Manche Produkte werden kraftelektrisch bewegt. Am oberen und unteren Ende des Fahrwegs
wird das Produkt automatisch gestoppt. Die Endlagen sind werksseitig im Auslieferungszustand
programmiert. (nur Ausführungen mit Elektroantrieb)
4.3 Sicherheitskonzept
Die Produkte sind eigensicher und können nach korrekter Installation bis zum verschleißbeding-
ten Ende ihrer Lebensdauer sicher vom Betreiber bedient werden.
Der kraftelektrische Antrieb ist so dimensioniert, bzw. so konzipiert, dass Gefährdungen für
Mensch und Tier bei ordnungsgemäßer Anwendung ausreichend abgesichert sind (nur Ausfüh-
rungen mit Elektroantrieb).
4.4 Hinweise zum Akku-Funkantrieb
• Produkte bzw. Funk-Antrieb bei Transport, Lagerung und Montage vor Stößen schützen.
• Verwenden Sie nur das von MHZ zugelassene Ladegerät!
• Der Akku ist im Auslieferzustand teilgeladen.
• Vor dem ersten Gebrauch muss der Akku vollständig aufgeladen werden
(Ladedauer ca. 6 Stunden).
• Im nachfolgenden Betrieb beträgt die Ladezeit bei vollständig entladenem Akku ca. 3
Stunden.
• Um die volle Ladekapazität des Akkus zu erhalten, sollte dieser alle 6 Monate aufgeladen
werden.
• Die rote LED am Ladegerät leuchtet beim Einstecken des Ladegerätes auf und zeigt die
Ladeaktivität an. Sobald die grüne LED aufleuchtet ist der Akku komplett aufgeladen.
• Anzahl Bewegungszyklen pro Akkuladung: abhängig von Produktgröße und -gewicht ca. 300
(1 Bewegungszyklus entspricht einer Auf- und Abbewegung).
• Akku und Funk-Antrieb sind als Einheit im Produktgehäuse verbaut, defekte Akkus können nur
zusammen mit der Antriebseinheit erneuert werden.
• Reichweite der Fernbedienung in geschlossenen Gebäuden: ca. 35 m.
• Die Einstellung der Endlagen bleibt bei entladenem Akku erhalten.
• Funk-Antrieb- und Steuerungskomponenten sind nicht mit Produkten anderer Hersteller
kompatibel.
• Mindestabstand Antriebe bei Funkanlagen: 20 cm.
4.5 Hinweise zum Elektroantrieb mit Netzanschluss
• Als Bedienelement kann ein geeigneter Rolloschalter installiert werden.
Die Ermittlung der technischen Eignung und die Installation des Schalters
müssen durch eine Elektrofachkraft erfolgen!
4.6 Bedienplätze
Nicht relevant.
Technische Änderungen vorbehalten I
Außenliegender Fallstab eckig
Außenliegender Fallstab rund
Pendelsicherung
Kabel
