GEMISCHBILDUNGSSYSTEM

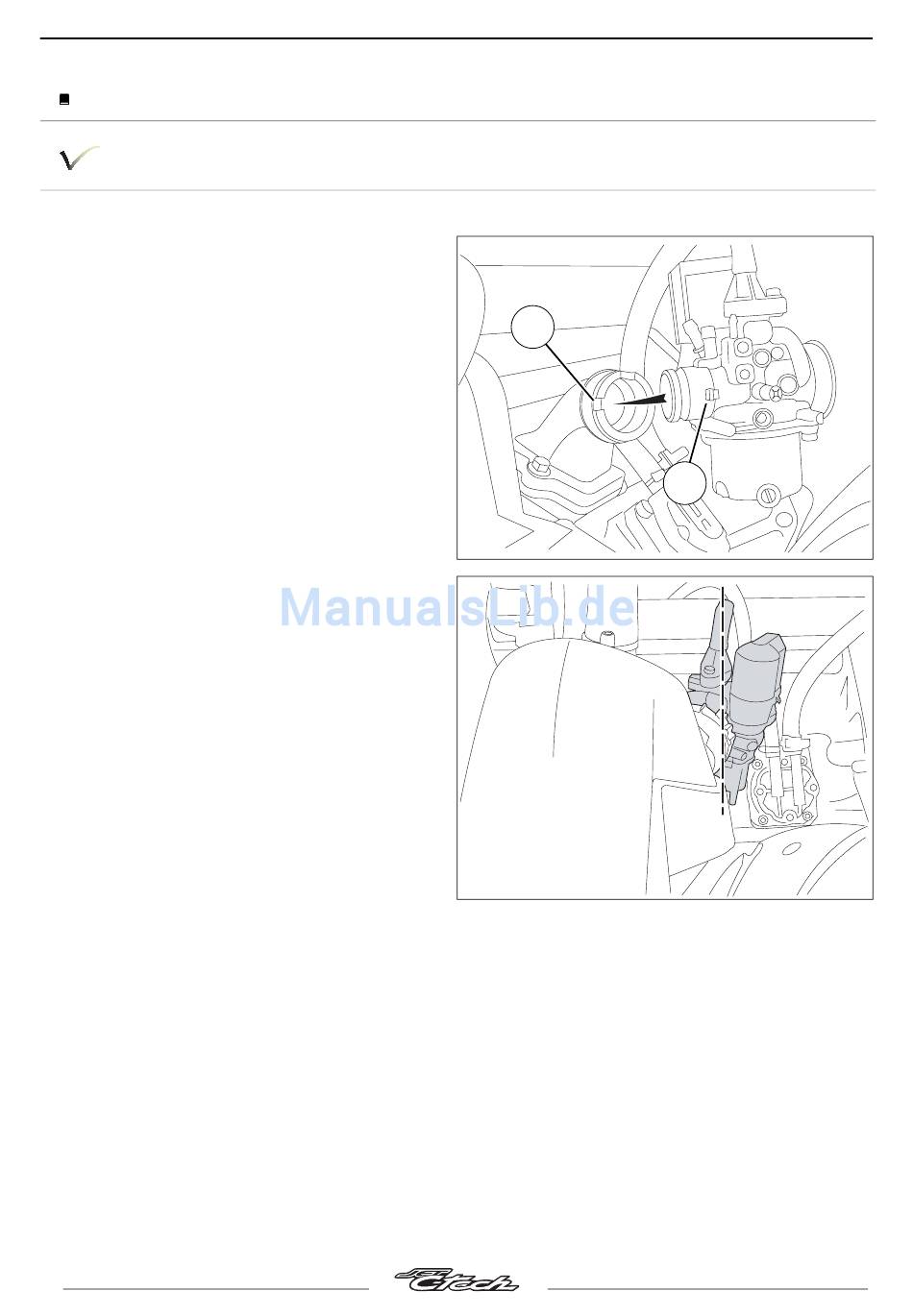

Vorgehen zur korrekten Ausrichtung des Vergasers.

Um eine korrekte Ausrichtung des Vergasers zu gewährleisten, wird empfohlen, folgende
Vorgehensweise einzuhalten.
- Den Vergaser in den Ansaugstutzen
einsetzen. Dabei darauf achten, dass die
Positionsnase (A) exakt in die entsprechende
Kerbe (B) eingreift.
- Die Clipschelle montieren.
- Die Luftfiltereinheit auf den Vergaser
aufsetzen.
- Die Befestigungsschraube der Luftfiltereinheit
zur Fixierung der Einheit einsetzen und
festziehen.
- Die Clipschelle montieren. Dabei auf die
senkrechte Ausrichtung des Vergasers
achten.
- Die Befestigungsschraube der Luftfiltereinheit
ausdrehen.
- Den Ölschlauch der Getrenntschmierung
aufschieben.
- Gasschieber und Schieberdeckel anbauen.
- Den hinteren Spritzschutz montieren.
- Das Staufach montieren.
20
Reproduktion oder Übersetzung - auch auszugsweise - nur mit schriftlicher Erlaubnis von Peugeot Motocycles
B
A
