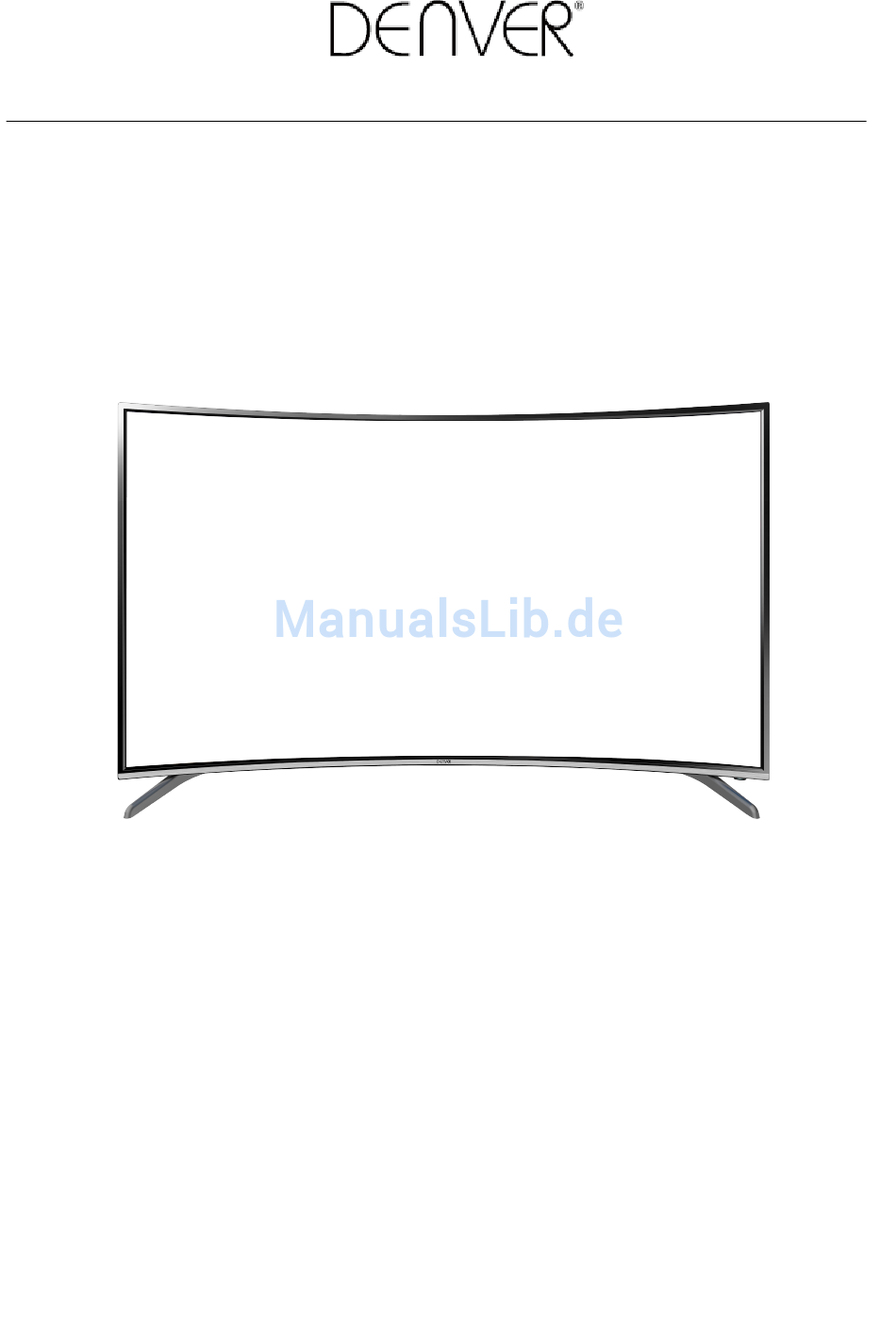

4K UHD LED-TV mit DVB-T2/S2/DVB-C und
H.265/HEVC Unterstützung
Modell: LED-5570T2CS
Bedienungsanleitung
HINWEIS:
Bitte lesen Sie sich vor der Benutzung Ihres Fernsehers alle Anleitungen gründlich durch und
bewahren Sie diese dann für spätere Referenz an einem sicheren Platz auf.
http://www.denver-electronics.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Denver LED-5570T2CS
Inhaltszusammenfassung für Denver LED-5570T2CS
- Seite 1 4K UHD LED-TV mit DVB-T2/S2/DVB-C und H.265/HEVC Unterstützung Modell: LED-5570T2CS Bedienungsanleitung HINWEIS: Bitte lesen Sie sich vor der Benutzung Ihres Fernsehers alle Anleitungen gründlich durch und bewahren Sie diese dann für spätere Referenz an einem sicheren Platz auf. http://www.denver-electronics.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Hinweise zum Produkt Anschlüsse Fernbedienung Erstinstallation OSD-MENÜ 10-23 1. Sendereinstellungen 10-18 2. Bildmenü 3. Tonmenü 4. Zeitmenü 20-21 5. Einstellungsmenü 6. Sperrmenü 22-23 Mediaplayer... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise WICHTIGE SICHERHEITSHINWEISE – VOR DER BENUTZUNG BITTE GRÜNDLICH DURCHLESEN. Die folgenden Sicherheitshinweise befinden sich auf der Rückseite des Fernsehers. GEFAHR VON ELEKTRISCHEM SCHLAG! ENTFERNEN SIE NIEMALS DIE SCHRAUBEN DER ABDECKUNG. KEINE VOM NUTZER WARTBAREN TEILE IM GERÄT. REPERATUR NUR DURCH QUALIFIZIERTES SERVICEPERSONAL. Das Ausrufungszeichen im gleichseitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin. - Seite 4 WICHTIGE SICHERHEITSHINWEISE (Fortsetzung) Dieses Gerät wurde gemäß allen Sicherheitsrichtlinien gefertigt. Die folgenden Hinweise dienen dem Schutz des Benutzers vor unsachgemäßer Nutzung und dem dadurch entstehenden lebensgefährlichem Kontakt mit dem Gerät. Dieses Gerät wurde mit größter Sorgfalt produziert und vor der Auslieferung gründlich überprüft. Dennoch •...
-
Seite 5: Standort Des Geräts
Sicherheitshinweise WICHTIGE SICHERHEITSHINWEISE (Fortsetzung) ● In das Gerät gelangte Flüssigkeit kann zu schweren Schäden am Gerät führen. Schalten Sie das Gerät aus und trennen Sie es danach vom Netz. Holen Sie sich anschließend den Rat eines Fachmanns ein, bevor Sie das Gerät wieder in Betrieb nehmen. -
Seite 6: Frontansicht
Frontansicht LED-Anzeige/Fernbedienungssensor (bitte sauber halten) CH+/CH- VOL+/VOL- POWER/STANDBY Nachfolgend sind die Funktionen der Fernsehertasten beschrieben. VOL+/VOL-: Lautstärke einstellen. Sie können auch dazu benutzt werden, im OSD-Menü nach links bzw. rechts zu navigieren. Die Taste VOL+ kann ebenfalls dazu verwendet werden, im Menü vorwärts zu springen. CH+/CH-: Durchschalten der einzelnen Kanäle. -
Seite 7: Anschlüsse
Anschlüsse HDMI1 HDMI2 SCART COAX AUDIO : Schließen Sie hier Ihren Kopfhörer oder anderes Audioequipment an. HDMI: Schließen Sie hier einen DVD-/Blu-ray-Player oder ein anderes Gerät an. HDMI 1/2: HDMI 2.0 (HDCP 2.2). Unterstützt UHD 4K (2180p) Auflösung. HDMI 3: HDMI 1.4a (HDCP 1.4). Unterstützt nur 1080p Auflösung. PC AUDIO: Schließen Sie hier den Audioausgang des PC an. -
Seite 8: Fernbedienung
Die Fernbedienung nutzt zur Übertragung Infrarot (IR). Richten Sie sie deshalb auf die Vorderseite Ihres LED-Fernsehers aus. Außerhalb der Reichweite oder des Empfangswinkels funktioniert die Fernbedienung nicht ordnungsgemäß. POWER (rote Taste): Ein-/Ausschalten Fernsehers. MUTE: Stummschalten des Tons. Zum Aufheben der Stummschaltung erneut diese Taste oder VOL+ drücken. -
Seite 9: Videotext
VOL +/-: Lautstärke +/- CH ▲/▼: Kanal/Programm +/-. : Wiedergabe/Pause. : Beendigung der Wiedergabe. PICTURE SOUND ASPECT SLEEP : Schneller Rücklauf. Schneller Vorlauf. SUBTITLE CH.LIST : Vorheriges Kapitel. TV/RADIO INPUT : Nächstes Kapitel. Farbtasten: Schnellauswahl gemäß den farbigen Hinweisen im Text. VIDEOTEXT-Bedienung Diese Tasten können Sie nur während der VIDEOTEXT-Anzeige benutzen. -
Seite 10: Steckplatz Für Common Interface
Steckplatz für Common Interface VERWENDUNG DES STECKPLATZES FÜR COMMON INTERFACE Dieser Fernseher ist mit einem CI+ Steckplatz ausgestattet und unterstützt die folgenden Digitalstandards: DVB-T, DVB-S (S2) und DVB-C. Common Interface Der Common Interface [CI+] Steckplatz ist zur Aufnahme des Conditional-Access-Moduls (CAM) und der Smartcard konzipiert, um Bezahlprogramme und zusätzliche Dienste anzeigen zu können. -
Seite 11: Erstinstallation
Erstinstallation LED-TV ein- und ausschalten LED-TV einschalten Drücken Sie die Einschalttaste auf dem LED-TV oder auf der Fernbedienung, die Stand-by-LED leuchtet blau. LED-TV ausschalten Drücken Sie Einschalttaste auf dem LED-TV oder auf der Fernbedienung, die Stand-by-LED leuchtet rot. Drücken Sie die Menütaste auf der Fernbedienung oder auf dem LED-TV, um das Einstellungsmenü aufzurufen. -
Seite 12: Osd-Menü
Sendereinstellungen Antenne CHANNEL Digital Type Antenna > DVB-T > Auto Tuning > DVB-C > ATV Manual Tuning > DTV Manual Tuning > Programme Edit > Signal Information > CI Information > Drücken Sie die Menütaste auf der Fernbedienung oder auf dem LED-TV, um das Kanalmenü aufzurufen. Drücken Sie ▲... - Seite 13 ATV – manuelle Suche ATV Manual Tuning < - Current CH +> Colour System Sound System Fine-Tune 48.25 MHz Search Im Kanalmenü können Sie ATV-Kanäle manuell einstellen. Aktueller Kanal: Anzeige der aktuellen Kanalnummer; drücken Sie die Tasten zur Auswahl des zu ändernden Kanals.
- Seite 14 Programmbearbeitung Programme Edit Mit den Navigationstasten aufwärts/abwärts wählen Sie Programmbearbeitung. Drücken Sie OK oder die Navigationstaste rechts, um das Menü aufzurufen. Mit den Navigationstasten aufwärts/abwärts navigieren Sie das Menü. Löschen: Drücken Sie die ROTE Farbtaste, um den markierten Kanal zu löschen, damit wird ein roter Kreis neben dem Kanalnamen angezeigt.
- Seite 15 Automatische Abschaltung ohne Signal Wird kein Signal erkannt, so schaltet sich der Fernseher automatisch nach ca. 10 Minuten in den Stand-by-Modus. Automatische Abschaltung Wird für 4 Stunden keine Taste gedrückt, so schaltet sich der Fernseher automatisch in den Stand-by-Modus. Zuvor wird jedoch eine Meldung angezeigt, mit der Sie eine weitere 4-stündige Verzögerung einstellen können.
- Seite 16 Satellitensuche Wählen Sie „Einstellung Satellitenantenne“, um das Einstellungsmenü für die Satellitenschüssel aufzurufen: Satellitenliste Bedienhinweise im Satellitenmenü finden Sie in der nachstehenden Tabelle: Taste Aufgabe KEY_UP Cursor aufwärts KEY_DOWN Cursor abwärts KEY_LEFT Umschalten zu Satellitenparameter einstellen KEY_RIGHT Umschalten zu Transponderliste KEY_MENU Rückkehr in das Hauptmenü.
- Seite 17 Satellitenbearbeitungsmenü Bedienhinweise im Satellitenbearbeitungsmenü finden Sie in der nachstehenden Tabelle: Option Wert Satellit Satellitenumbenennungsmenü aufrufen Längengrad Richtung Ost, West Längengrad Winkel Geben Sie mit den Zifferntasten den Winkel ein Band C-, Ku-Band Satellitensuchmenü Bedienhinweise im Satellitensuchmenü finden Sie in der nachstehenden Tabelle: Option Wert Scan-Modus...
- Seite 18 Transponderliste Bedienhinweise in der Transponderliste finden Sie in der nachstehenden Tabelle: Taste Aufgabe KEY_UP Cursor aufwärts KEY_DOWN Cursor abwärts KEY_LEFT Umschalten zur Satellitenliste KEY_RIGHT Umschalten zu Satellitenparameter einstellen KEY_ENTER Cursor Menüpunkt Transponder wählen/abwählen. KEY_MENU Rückkehr zur Satellitenliste. KEY_EXIT Hauptmenü verlassen. KEY_RED Menü...
- Seite 19 Menü Transponder bearbeiten Bedienhinweise im Menü Transponder bearbeiten finden Sie in der nachstehenden Tabelle: Option Wert Transponder Aktuell bearbeiteter Menüpunkt. Automatisches auswählen Frequenz Geben Sie mit den Zifferntasten die Bearbeitung ein Symbol (ks/s) Geben Sie mit den Zifferntasten die Bearbeitung ein Polarität H, V Einstellung...
- Seite 20 Bedienhinweise im Einstellungsmenü finden Sie in der nachstehenden Tabelle: Option Wert LNB-Typ 9750/10600, 9750/10750, 05150, 05750, 5150/5750, 09750, 10600, 10750, 11300, 11475, Einzel, Dual LNB-Versorgung Ein, Aus 22 kHz Auto, aus, ein DisEqC-Modus Aus, LNB1, LNB2, LNB3, LNB4, Burst A, Burst B Motor Keiner, DisEqC1.2, DisEqC1.3 GER-18...
-
Seite 21: Einstellungen
Einstellungen Bildmenü PICTURE PICTURE Picture Mode < Standard > Noise Reduction > Medium > Contrast SCREEN Brightness Dynamic CR < > Colour Face Color < > Tint MoCom < > Sharpness Aspect Ratio < > Colour Temp < Normal > Blue Screen <... -
Seite 22: Tonmenü
Tonmenü Hearing Impaired < > Tonmodus: Wählen Sie: Standard, Musik, Film, Sport oder Benutzer. Höhen (Einstellung im Tonmodus Benutzer): Stellt die Höhen ein. Bässe ( Einstellung im Tonmodus Benutzer): Stellt die Bässe ein. Balance: Stellt den Seitenabgleich zwischen den linken und rechten Lautsprecher ein. Automatische Lautstärkeregelung: Stellt die Lautstärke automatisch ein, wenn der Fernseher eingeschaltet wird. -
Seite 23: Einstellungsmenü
Automatische Abschaltung: Das Gerät schaltet sich automatisch 4 Stunden nach dem letzten Tastendruck auf der Fernbedienung in den Stand-by-Modus. Eine Meldung wird als Erinnerung vor dem Umschalten in den Stand-by-Modus angezeigt. Soll der Fernseher weiterhin laufen, so wählen Sie die Einstellung der Automatischen Abschaltung als Niemals. -
Seite 24: Sperrmenü
Sperrmenü LOCK System Lock < > Set Password > Channel Lock Parental Guidance Key Lock Hotel Mode BackLight Zum Aufrufen des Sperrmenüs muss zunächst das Passwort eingegeben werden. Das Standard-Passwort lautet 0000. Im Menü können Sie das Passwort ändern. Systemsperre: Hier schalten Sie die Systemsperre ein oder aus. Bei Auswahl von Ein werden die Einstellungen unter „Kanalsperre“, „Jugendschutz“... -
Seite 25: Hotel Mode
Hotelmodus Hotel Mode Hotel Mode Hotel Mode < > Export Database > Source Lock > Clear Lock > Default Source < > Default Prog 2 BBC TWO NI Default Volume < > Max Volume < > Import Datebase > Schränkt den Zugang Suchmenüs ein und begrenzt die maximale Lautstärke. Sperrt Bild- und Signalmenüs. Hotelsperre: Drücken Sie ▲... -
Seite 26: Mediaplayer
Mediaplayer In der Option Mediaplayer im Hauptmenü drücken Sie [OK], um das Menü Mediaplayer aufzurufen: Drücken Sie die Navigationstaste links/rechts zur Auswahl von Film, Musik oder Foto. Beispiel: Ist Film markiert, dann drücken Sie OK zum Aufrufen des Dateiauswahlmenüs. Im Dateiauswahlmenü wählen Sie den zu spielenden Film. Drücken Sie WIEDERGABE/PAUSE zum Aufrufen des Wiedergabemodus als Vollbild, dann drücken Sie WIEDERGABE/PAUSE, um in das Menü... - Seite 27 Musik Markieren Sie auf die gleiche Weise Musik, dann drücken Sie OK zum Aufrufen des Dateiauswahlmenüs. Wählen Sie die gewünschte Datei und drücken Sie WIEDERGABE/PAUSE, um die Wiedergabe als Vollbild aufzurufen. Drücken Sie die Navigationstaste links/rechts, um den Cursor zu bewegen. Foto Markieren Sie auf die gleiche Weise Foto, dann drücken Sie OK zum Aufrufen des Dateiauswahlmenüs.
-
Seite 28: Einfache Fehlerbehebung
Einfache Fehlerbehebung Wenn die Anzeige ausfällt oder die Leistung sich drastisch verschlechtert, überprüfen Sie den Bildschirm gemäß den folgenden Anleitungen. Überprüfen Sie auch angeschlossene Geräte auf die Fehlerquelle. Wenn die Anzeige immer noch nicht wie erwartet funktioniert, rufen Sie Ihre Hotline für weitere Unterstützung an. Kein Strom Prüfen Sie alle Anschlüsse am Fernsehgerät. - Seite 29 ALLE RECHTE VORBEHALTEN, URHEBERRECHTE DENVER ELECTRONICS A/S Elektrische und elektronische Geräte sowie Batterien enthalten Materialien, Komponenten und Substanzen, welche für Sie und Ihre Umwelt schädlich sein können, sofern die Abfallmaterialien (entsorgte elektrische und elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden.
- Seite 30 LED-5570T2CS 2017...
- Seite 31 Sollten sie Probleme bei der Inbetriebnahme haben oder das Ger#t einen technischen Defekt/ Mangel aufweisen, dann wenden sie sich bitte zur Unterst tzung bzw. weiteren Abwicklung an folgende Hotline/Kontaktadresse: Technische Hotline: Tel: +49 (0)8546 3040161 (Mo-Fr 9.00 %16.00) E-Mail: denver@regiofixx.com Adresse: regiofixx GmbH Service Denver Feldm hlestr. 28a 53859 Niederkassel...
