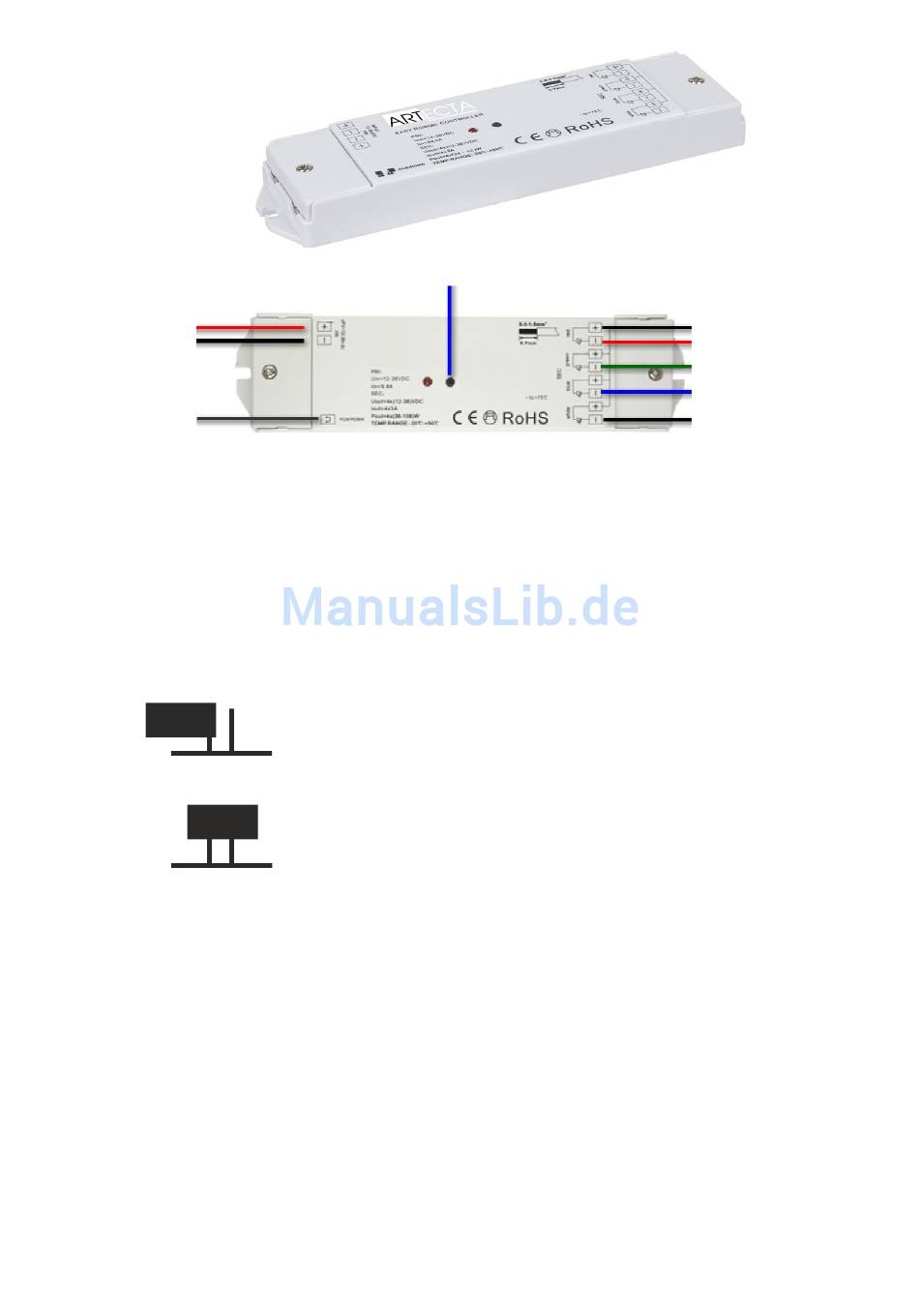

2. RF-Empfänger
(Deckel öffnen)
A
Anschliessen
an 12-24V DC
B
Bei RGBW Anschluss
Jumper entfernen
Aansluiten van de draadloos ontvanger:
1. Entferne die Schutzkappe (links) vom Empfänger und schliesse die Plus und Minus an von eine
stabilisierte 12-36 DC LED-Speisung.
Die Leistung und Spannung der Speisung ist abhängig von die angeschlossene LED(s) .
Bei 12V LED`s, schliessen sie eine 12VDC Speisung an.
Benutzen sie 24V LED`s, schließen sie eine 24VDC Speisung an.
B
Entferne den Jumper bei RGBW LED`s (Rot, Grün, Blau, Weiß).
Montiere den Jumper bei RGB LED`s (Rot, Grün, Blau).
2. RGBW LED Strips haben 4 Kanäle (zB. rot, grün, blau und weiß)
Aber die meisten LED Strips haben nur 3 Kanäle (zB. rot, grün und blau)
Bei 3-Kanal (RGB) Led-Strips soll der Jumper beide Kontakten mit einander verbinden
Bei 4-Kanal (RGBW) Led-Strips muß der Jumper entfernt werden.
3. Der kleine schwarze Knopf
zu koppeln. (10 Knöpfgen 1-10 unten am Kontroller)
Darüber mehr später in diese Bedienungsanleitung.
4. Anschliessen der LED`s. Entferne die Schutzkappe (rechts
LED`s an. Die RGB(W) LED`s haben zusammen eine plus (meistens der scharze Draht) und die
einzelene Farben an -Rot, -Grün, -Blau und -Weiß.
5. Nachdem alle Kabel angschlossen sind montieren sie wieder die Shutzkappen.
C
Knop für Konfigurierung (Zuweisen an einen der 10 Gruppen)
(A)
(C)
dient dazu um den Empfänger mit eins der 10 Kanäle vom Sender
+
-
Rot
-
Grün
-
Blau
-
Weiß
(nachdem Jumper entfernt)
D
) vom Empfänger und schliesse die
D
Seite-2
