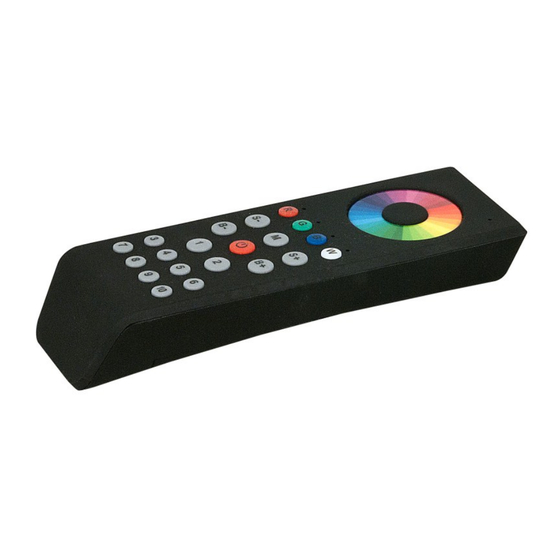

10 Zone RGB-W LED RF-Controller
Der ARTECTA LED drahtlos RGB Kontroller Play-10 wurde entwickelt um 1 oder max. 10 drahtlos LED-
drivers zu steuern, wobei es auch möglich ist um jeder Driver einzeln zu bsteuern
Funktionen:
- 1 of max. 10 drahtlos LED-driver einzeln steuern.
- Farbe, Mischfarben und Lichtstärke einstellen für alle 10 LED-driver (zusammen oder einzeln)
- Farbenverlauf (Flow-Shows) mit Flow-Geschwindigkeitseinstellung
Das System besteht aus 2 Units die separat bestelt werden sollen:
1. Der drahtlos Kontroller (A9915700)
2. Der drahtlos LED-Driver (A9915710)
R
S-
B-
1. Drahtloslos (Sender) Kontroller:
Öffne den Deckel an der Rückseite und montiere 3 Stück AAA Batterien
ein/aus Anzeige-LED
Farbenrad
Farbenwahl-Tasten rot, grün, blauw, weiß
B
W
G
Farben-Fade Programmwahltaste
M
S+
Farben-Fade Gschwindigkeitstasten
ein/aus Taste
B+
Lichtstärke-Tasten
Zone-Tasten
R
M
S+
S-
B+
B-
G
B
W
Seite-1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Artecta Play-X
- Seite 1 10 Zone RGB-W LED RF-Controller Der ARTECTA LED drahtlos RGB Kontroller Play-10 wurde entwickelt um 1 oder max. 10 drahtlos LED- drivers zu steuern, wobei es auch möglich ist um jeder Driver einzeln zu bsteuern Funktionen: - 1 of max. 10 drahtlos LED-driver einzeln steuern.
- Seite 2 2. RF-Empfänger Knop für Konfigurierung (Zuweisen an einen der 10 Gruppen) (Deckel öffnen) Anschliessen an 12-24V DC Grün Bei RGBW Anschluss Blau Jumper entfernen Weiß (nachdem Jumper entfernt) Aansluiten van de draadloos ontvanger: 1. Entferne die Schutzkappe (links) vom Empfänger und schliesse die Plus und Minus an von eine stabilisierte 12-36 DC LED-Speisung.
- Seite 3 Die Empfäger (einzeln) koppeln mit die Knöpfe 1-10 van de controller vom Kontroller Am Kontroller befinden sich 10 Knöpfe Jede Nummer bedeutet einen (oder eine Gruppe von) Empfänger . Zum Beispiel: Sie möchten 5 verschiedene Zone`s einzeln bedienen mit den Kontroller. Dafür brauchen sie nur einen Kontroller aber mindestens 5 Empfänger.
- Seite 4 Das gleiche wiederholen sie jetzt mit die andere Empfänger, die sie auf gleicher weise an die andere Knöpfe 1-10) koppeln. Sie können jedoch auch alle EmpFänger am gleichen KnopfU kunt ook alle drivers met dezelfde knop koppelen bijv. knop-1. Möchten sie die Empfäger neu programmieren, sollten die Empfänger zuerst reset werden durch einfach die Schritten 1-4 zu wiederholen.
- Seite 5 Schnell eine Mischfarbe wählen. 1.Beim drücken der rote Taste (R) werden alle rote LED`s eingeschaltet. Durch diese Taste wieder zu drücken werden die rote LED`s wieder ausgeschaltet. 2. Sie können auch eine Mischfarbe machen durch 2 Farbtasten ein zu schalten Zum Beispiel Lila durch die Rote und Blaue Taste ein zu schalten.
-
Seite 6: Geschwindigkeit Ändern Der Farbwechsel Programme
Farb-Fade Programme: Mittels die Fernbedienung können sie 10 vorprogrammierte Farb-Fade Programme einschalten. Auch die geschwindichkeit der Farbänderung und Lichtstärke kann bei jedes Programm geänderd werden. Ebenfalls ist es möglich um gleichzeitig mit mehrere Empfänger zu arbeiten. Wie können sie Farb-Fade Programme machen? 1. -
Seite 7: Einsatz Von Mehrere Rf-Empfänger
Einer oder mehrereEmpfänger dürfen die Gleiche Zone zugewiesen bekommen. Sie dürfen zum Beispiel mehrere Empfäger zuweisen an Zone-1, und mehrere Empfänger zuweisen an Zone-2, usw. 24VDC- A9915710 24VDC- A9915710 GREEN GREEN Play-X LED RGB(W) RF-Receiver Play-X LED RGB(W) RF-Receiver Speisung Speisung BLUE BLUE 230V AC 230V AC RGBW... -
Seite 8: Farb-Fade-Programm Bei Einsatz Von Mehrere Empfänger
Farb-Fade-Programm bei einsatz von mehrere Empfänger: Het ist wichtig das mehrere Empfänger bei ein Farb-Fade Programm synchron laufen, gleichzetig starten und auch synchron arbeiten bleiben. In dieser Fall ist es besser um alle Empfänger die gleiche Gruppe zu geben (z.B. Gruppe-1) Hierbei sollte ein Empfänger als “MASTER“...
