EX-3401

3. Hardware Installation

Wenn Sie die EX-3401 installieren, beachten Sie unbedingt die folgenden Installationshin-
weise. Da es technisch große Unterschiede bei Computern gibt, können wir Ihnen nur
eine generelle Anleitung zum Einbau der Karte geben. Bei Unklarheiten halten Sie sich
bitte an die Betriebsanleitung Ihres Computersystems.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie
bei allen Geräten den Netzstecker. Entfernen Sie vorsichtig das Gehäuse Ihres Compu-
ters (lösen Sie dazu evtl. die Schrauben des Gehäuses). Suchen Sie einen freien PCI-
Slot.
Stecken Sie die EX-3401 vorsichtig in den ausgewählten PCI oder PCI-X Slot ein. Beach-
ten Sie, dass sie dabei korrekt eingesteckt wird, und dass kein Kurzschluss entsteht. Da-
nach befestigen Sie die Karte mit einer Schraube am Gehäuse. Sie können das Compu-
tergehäuse nun wieder schließen und die Netzverbindungen herstellen! Bitte beachten sie
dass sie über einen PCI Slot nicht die volle Geschwindigkeit der Karte nutzen können!
4. Information über den RAID Modus
Dieses Kapitel erklärt Ihnen die Funktion der verschiedenen RAID
(Redundant Array of Independent Disks) Arten die vom SATA-2 RAID Controller un-
terstützt werden.
4.1

Kein RAID (Single Disk Mode)

Dieser Modus behandelt die angeschlossenen Festplatten als so genannte „Single
Disk" (Einzel Disk). Jede angeschlossene Platte wird als eine eigene Festplatte vom
Betriebs System verwaltet.
Serial-ATA-2 RAID 0/1 Controller
Seite 4

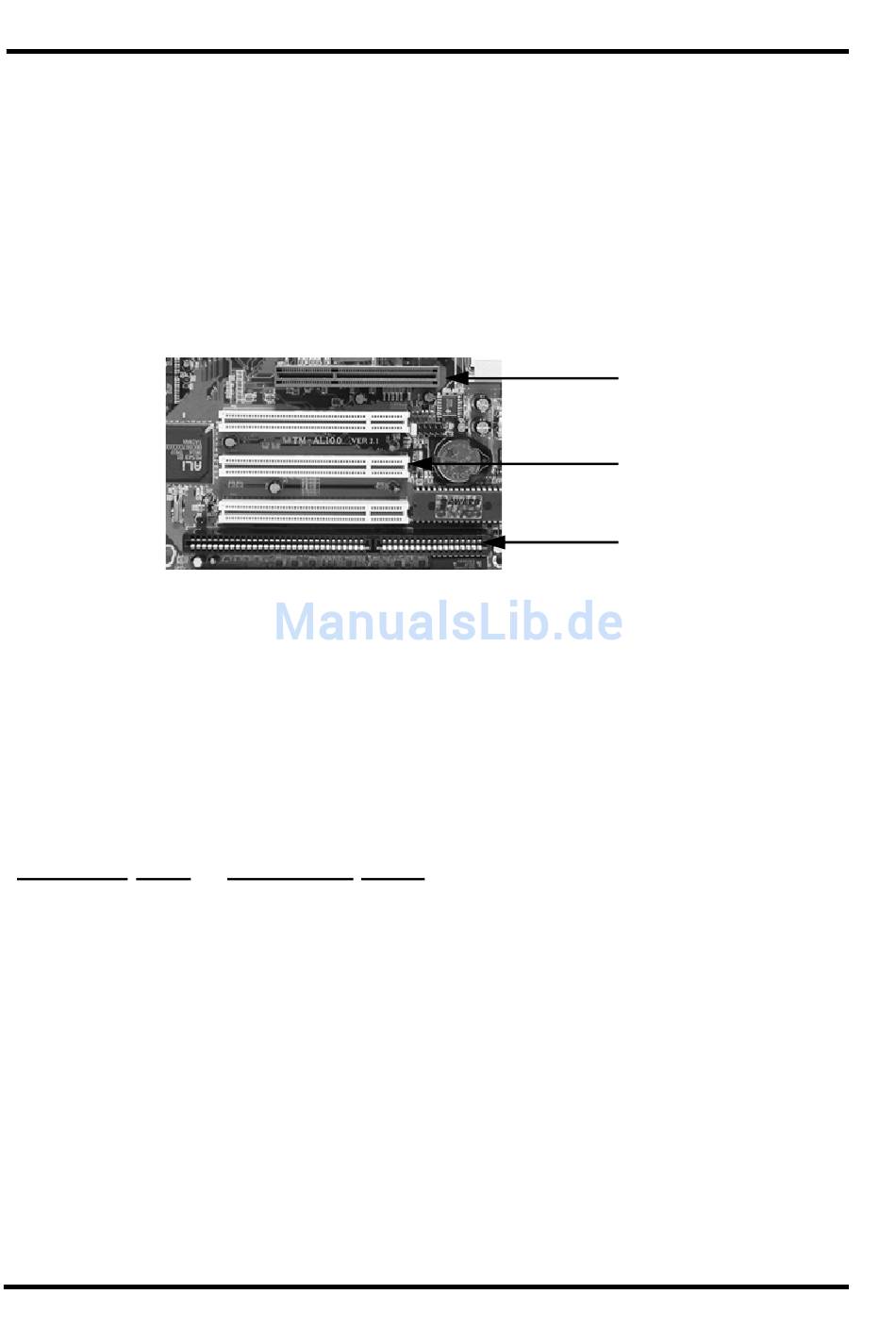

AGP-BUS
PCI-BUS
ISA-BUS
