1. Beschreibung

Der EX-3401 ist ein 64-Bit Serial-ATA-2 PCI Controller mit RAID 0/1& 0+1 Funktion und
vier Anschlüssen für Serial-ATA Festplatten. Er verfügt über 2 interne und 2 externe E-
SATA Anschlüsse. Das Bios unterstützt Boot Optionen und RAID Funktionen. Für die Ein-
stellungen der I/O Adressen und Interrupts sind keine Jumper notwendig. Die EX-3401
kann zusätzlich zu den Mainboard Anschlüssen betrieben werden und unterstützt auch
Festplatten über 128GB. Sie unterstützt Datenübertragungsraten von bis zu 3Gbit pro Se-
kunde.

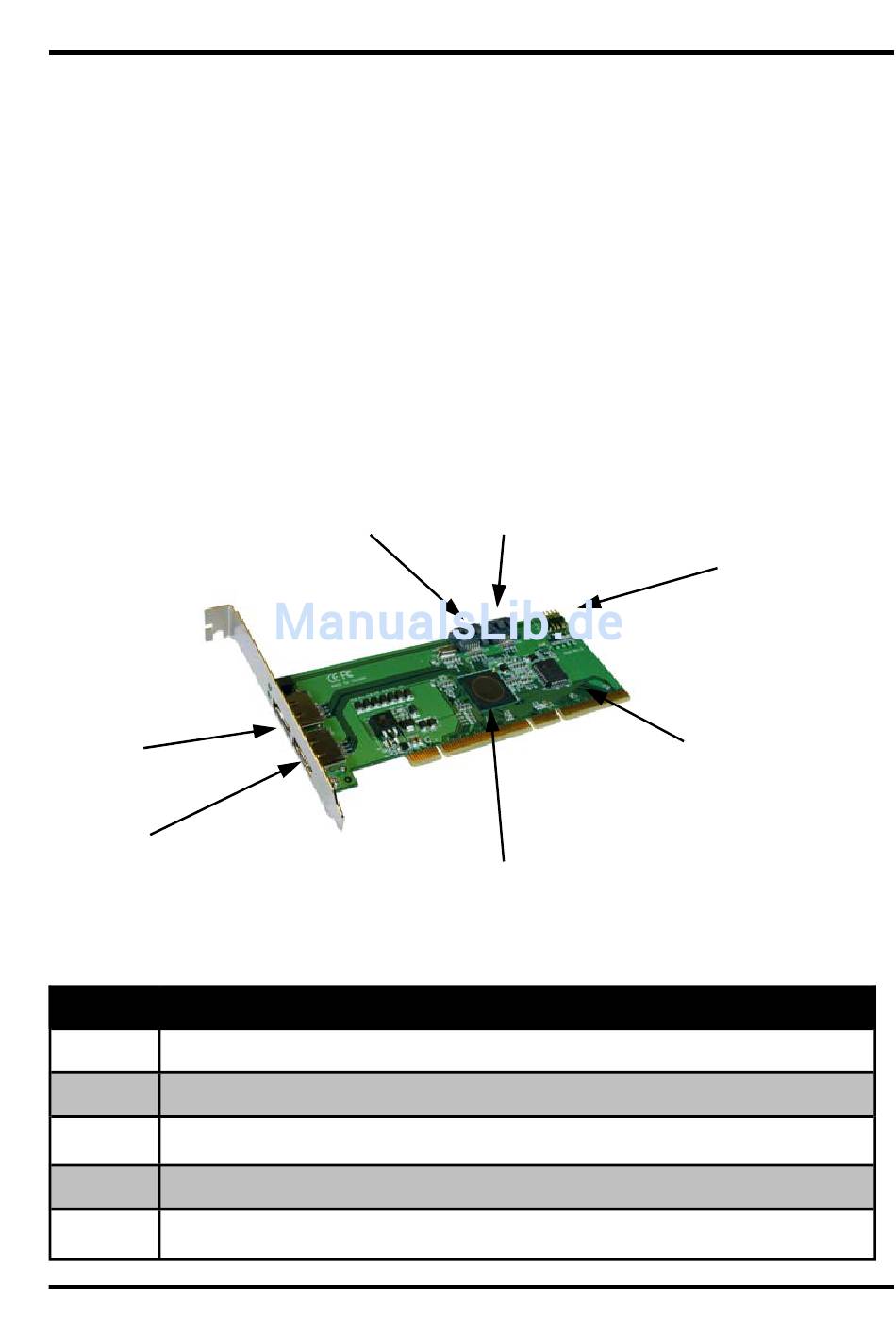

2. Layout

J4:
SATA-2
J7:
SATA-2
Name Funktion
J7 SATA-2 Anschluss 0 (intern) Kanal 0
J4 SATA-2 Anschluss 1 (intern) Kanal 1
J8 SATA-2 Anschluss 2 (intern) Kanal 2
J5 SATA-2 Anschluss 3 (intern) Kanal 3
J3 LED Anschlüsse für Kanal 0-3
J5:
J8:
SATA-2
SATA-2
Anschluss 3
Anschluss 2
SATA-2 Chipset
Sil 3124
Seite 3
EX-3401
J3:
LED´s für
Anschluss 0-3
BIOS
Boot ROM
