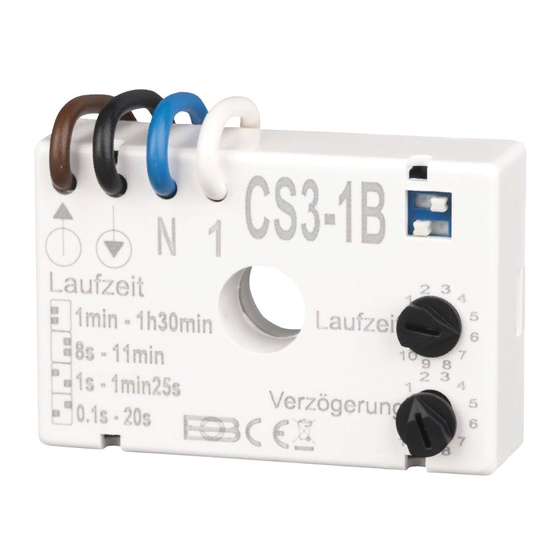

EOB CS3-1B Betriebsanleitung
Quicklinks
ZEITSCHALTER
1s bis 90 Min.
• Zum Schalten von
Ventilatoren in
Badezimmer mit
Möglichkeit einer
Verzögerungs-
einstellung
• Montage in die
Installationsdose
Schaltet den Ventilator zu der eingestellten Zeit
von 1s bis 5 min nach Einschalten der
Beleuchtung ein und schaltet ihn zu der
eingestellten Zeit nach Erlöschen wieder aus.
CS3-1B
CS3-1B
MADE IN CZECH REPUBLIC
Verwandte Anleitungen für EOB CS3-1B
Inhaltszusammenfassung für EOB CS3-1B
- Seite 1 CS3-1B CS3-1B ZEITSCHALTER 1s bis 90 Min. • Zum Schalten von Ventilatoren in Badezimmer mit Möglichkeit einer Verzögerungs- einstellung • Montage in die Installationsdose Schaltet den Ventilator zu der eingestellten Zeit von 1s bis 5 min nach Einschalten der Beleuchtung ein und schaltet ihn zu der eingestellten Zeit nach Erlöschen wieder aus.
- Seite 2 1 s bis 1,5 h nach Ausschaltung der Beleuchtung. Diese Zeit wirt durch einen kleinen Wahlschalter laut Tabelle und P2-Trimmer (Zeitablauf) mittels eines kleinen Schraubenziehers. tcs= ts+tc-tx tcs= Laufzeit des Ventilators ts = Beleuchtungsdauer tc = auf CS3-1B P2 eingestellte Zeit tx = auf CS3-1B P1 eingestellte Zeit...
- Seite 3 Bei der Montage, dem Glühbirnen- und Sicherung-swechsel ist es notwendig, das Verteilungssystem auszuschalten! Die Zeiteinstellung und die Montage wird auf der Elektroinstallation in spannungslosem Zustand durch eine Fachkraft mit entsprechender elektrotechnischer Qualifi kation durchgeführt. Übersicht der hergestellten Typen CS3-1 schaltet den Ventilator nach Ausschaltung der Beleuchtung.
- Seite 4 1 min.– 1 h 30 min. 8 s –11 min. 1 s –1 min. 25s CS3-1B 0,1 s – 20 s Schaltet den Ventilator zu der eingestellten Zeit von 1s bis 5 min nach Einschalten der Beleuchtung ein und schaltet ihn zu der eingestellten Zeit nach Erlöschen wieder aus.
