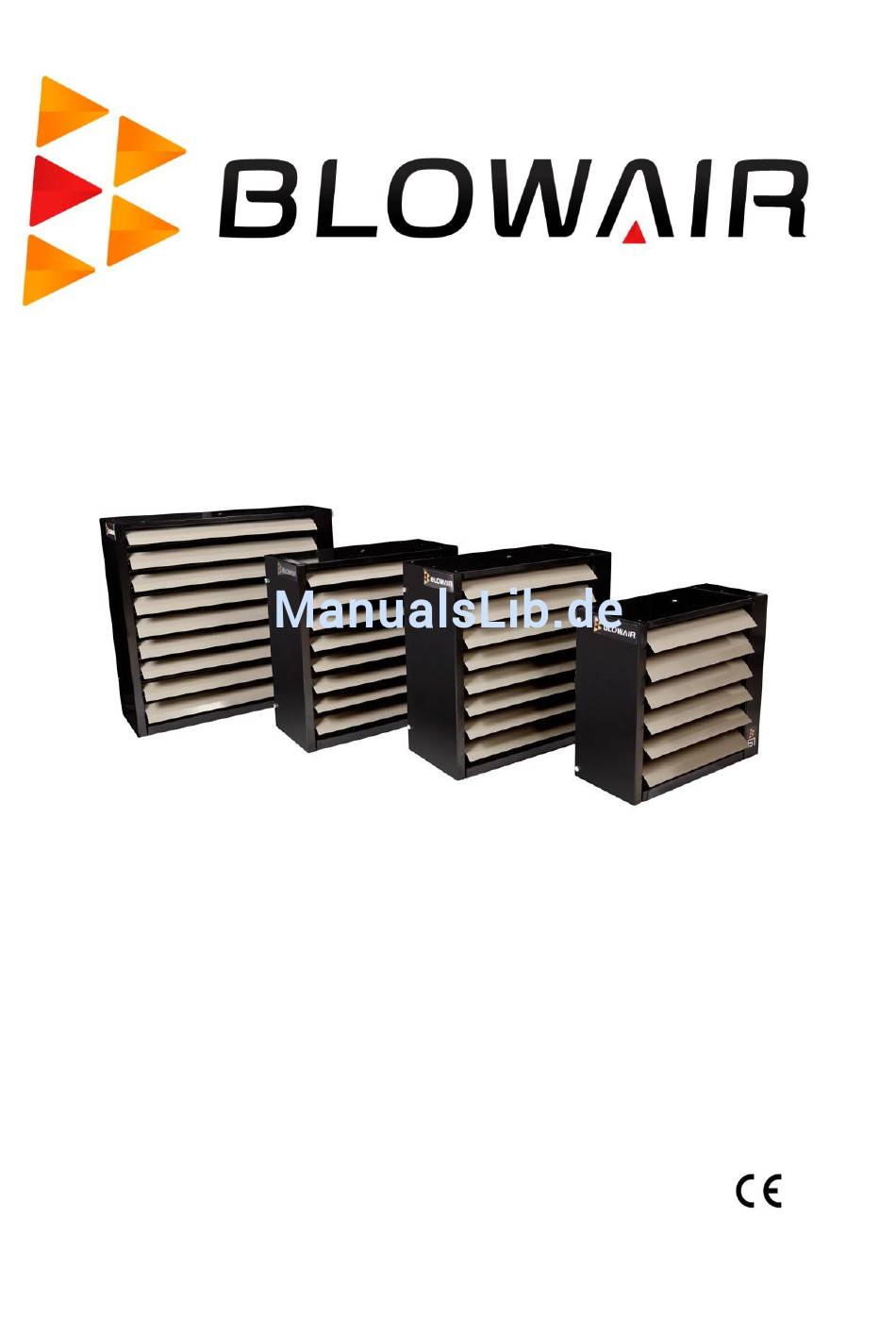

- Seite 1 TECHNISCHE DOKUMENTATION...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. VORWORT 1.1 Vorsichtsmaßnahmen. 1.2 Transport. 1.3 Inhalt der Verpackung. 1.4 Anwendung und Funktionsbeschreibung der Warmwasser-Lufterhitzer Blowair. 2. SCHALTPLÄNE. 2.1 Aufbau des Geräts. 2.2. Abmessungen der Vorrichtung. 2.3 Technische Daten des Geräts. 3. MONTAGE 4. ANWEISUNGEN ZUR INSTALLATION. 5. WARNUNGEN UND SICHERHEITSMAßNAHMEN 6. -
Seite 3: Vorwort
1. Vorwort Wir danken für den Kauf des Warmwasser -Lufterhitzers der Marke Blowair und gratulieren zur richtigen Wahl. 1.1 Vorsichtsmaßnahmen. Der Erwerber und Nutzer des Warmwasser-Lufterhitzers der Marke Blowair hat diese Anleitung genau zu lesen und die dort enthaltenen Anweisungen zu befolgen. Das anleitungsgemäße Verhalten gewährleistet die ordnungsgemäße Nutzung und die Sicherheit... -
Seite 4: Inhalt Der Verpackung
Bedienungsanleitung nebst Garantieschein Anwendung und Funktionsbeschreibung der Warmwasser-Lufterhitzer Blowair. Die Heizgeräte BLOWAIR S1, S2, S3 und S4 dienen zur Erwärmung von solchen Räumen wie: Produktions -, Lager-, Einkaufs- , Dienstleistungsräume, Garagen, Werkstätten, Treibhäuser, Gartenzelte, Läden, Galerien, Einkaufspassagen. Der Warmwasser-Lufterhitzer wird an die Zentralheizungsanlage angeschlossen. -
Seite 5: Abmessungen Der Vorrichtung
Montagegriffe – stellen das zusätzliche Sortiment dar, es ist eine solide und dauerhafte Konstruktion, dank deren das Gerät an einer Wand oder Decke befestigt werden kann. Es gibt die Möglichkeit der Regelung des Neigungswinkels des Geräts in drei Versionen. 2.2. Abmessungen der Vorrichtung. Illustration 1. -
Seite 6: Technische Daten Des Geräts
1400 Drehungen/Min. IP des Motors Durchmesser der „ Anschlußstutzen *Zuwachs der Wassertemperatur 90/70 ºC und der Temperatur der Zuluft 0ºC. Technische Parameter des Geräts Blowair S1 : Parameter Temperatur an der 90/70 Versorgungsstelle [°C] Temperatur der Zuluft [°C] Leistung des Geräts [kW]... - Seite 7 -2,3 11,2 17,8 24,2 [°C] Wasserdurchfluss [m³/h] 0,52 0,41 0,31 0,11 Drucksenkung im Wärmetauscher [kP] Technische Parameter des Geräts Blowair S2: Parameter Temperatur an der 90/70 Versorgungsstelle [°C] Temperatur der Zuluft [°C] Leistung des Geräts [kW] 38,8 34,0 29,4 24,9...
- Seite 8 12,0 18,4 24,7 [°C] Wasserdurchfluss [m³/h] 0,93 0,74 0,55 0,38 Drucksenkung im Wärmetauscher [kP] Technische Parameter des Geräts Blowair S 3: Parameter Temperatur an der 90/70 Versorgungsstelle [°C] Temperatur der Zuluft [°C] Leistung des Geräts [kW] 68,9 60,3 52,1 44,3...
- Seite 9 18,0 22,0 25,9 29,3 [°C] Wasserdurchfluss [m³/h] 1,69 1,35 1,02 0,71 Drucksenkung im Wärmetauscher [kP] Technische Parameter des Geräts Blowair S4 Parameter Temperatur an der 90/70 Versorgungsstelle [°C] Temperatur der Zuluft [°C] Leistung des Geräts [kW] 78,6 68,7 59,3 50,3...
-
Seite 10: Montage
3. Montage Die Heizgeräte Blowair S1, S2, S3, S4 können mit Hilfe der Montagegriffen bzw. der drehbaren Montagekonsole befestigt werden, beide Optionen ermöglichen die Montage des Erhitzers an der Wand oder an der Decke. Die nachstehenden Zeichnungen stellen zwei Möglichkeiten der Montage dar. - Seite 11 Zeichnung 5. Regelung des Grads der Neigung des Geräts unter Anwendung der Montagegriffe. Die Heizlüfter Blowair können auf einer drehbaren Montagekonsole (zusätzliche Option) montiert werden. Sie ermöglicht die Montage des Geräts parallel, unter dem Winkel von 60º bzw. 45º. Dadurch ist die Drehung des Geräts in der waagerechten Ebene möglich.
-
Seite 12: Anweisungen Zur Installation
Geräten erforderlichen Berechtigungen besitzt, aufgrund der in dieser Anweisung enthaltenen Schaltpläne durchzuführen. Zum Anschluss der Warmwasser-Lufterhitzer der Marke Blowair S1, S2, S3, S4 ist eine Leitung mit dem Durchmesser von 2 x 2,5 Quadrat zu verwenden. 5. Warnungen und Sicherheitsmaßnahmen : Sämtliche Arbeiten betreffend die elektrische Installation sind durch eine Person, die... - Seite 13 - die Entlüftungsventile an der höchsten Stelle in der hydraulischen Anlage zu installieren, - die Absperrventile an der Versorgung und am Rücklauf des Erhitzers zu installieren. Bei fehlendem Schutz gegen Drucksteigung in der Wasseranlage wird zur Sicherheit seine Montage empfohlen. Es wird empfohlen, die Dichtheit der Wasseranlage vor dem Ansch luss des Geräts an die elektrische Versorgung zu prüfen.
-
Seite 14: Automatik Blowair
1ºC. Anzahl Temperaturniveaus 1. Er besitzt ein spannungsloses Relais. Versorgung 230V. Es gibt die Möglichkeit des Anschlusses von höchstens 5 Blowair - Geräten an 1 Raumthermostat. Programmierbarer Temperaturregler für 1 Woche – Energiesparung von 30%. Möglichkeit der Regelung der eingestellten Temperatur nach oben und nach unten. -
Seite 15: Schaltpläne
50Hz 5 (3) A. Es gibt die Möglichkeit, höchstens 5 Blowair - Heizgeräte an 1 programmierbaren Raumthermostat anzuschliessen. 7. Schaltpläne... -
Seite 16: Garantiebedingungen
14 Arbeitstagen behoben. Das Service der Geräte wird durch eine Installationsfirma gemäß den im Garantieschein enthaltenen Bedingungen durchgeführt. Die Ersatzteile werden durch den H ersteller der Marke Blowair während der Garantieperiode geliefert. V. Die Garantie umfasst nicht die Verringerung der Produktqualität infolge des normalen Verschleißes sowie in folgenden Fällen:... - Seite 17 VIII. Sollte irgendeine Bedingung dieser Garantie nicht erfüllt werden, gilt sie nicht mehr. IX. Jeglicher Schriftverkehr, Rücksendungen, Reklama tionen sind an die Anschrift: Blowair WTS Wysocki Tomasz Straße Montażowa 3, 43 -300 Bielsko- Biała Polen bzw. an die E-Mail-Adresse: serwis@blowair.pl zu richten.
-
Seite 18: Garantieschein
8.1 Garantieschein WTS Wysocki Tomasz Straße Montażowa 3 43-300 Bielsko- Biała Stempel und Unterschrift des Installateurs: Geräte -Seriennummer: Adresse und Montageort: Stadt: Postleitzahl: Adresse: Kein Platz: Ort:... -
Seite 19: Reklamationsvorlage
8.2 Reklamationsvorlage Das Unternehmen der Antragstellung: Das Unternehmen wird das Produkt installieren: Geräte -Seriennummer: Datum der Installation: Datum und Umstände der Fehler bemerken: Datum der Beschwerde: Die genaue Adresse und Montageort: Ansprechpartner: Telefonnummer und / oder E-Mail: Detaillierte Beschreibung des Fehlers:... -
Seite 20: Serviceblatt
8.3 Serviceblatt Ausführliche Datum Datum der Stamp of Service Instandsetzung Beschreibung der Scheiterns Reparatur... - Seite 21 WTS Wysocki Tomasz Straße Montażowa 3, 43-300 Bielsko- Biała, Polen Tel. +48 791 40 40 40; +48 792 40 40 40; +48 793 40 40 40; Fax. +48 33 444 61 04...
