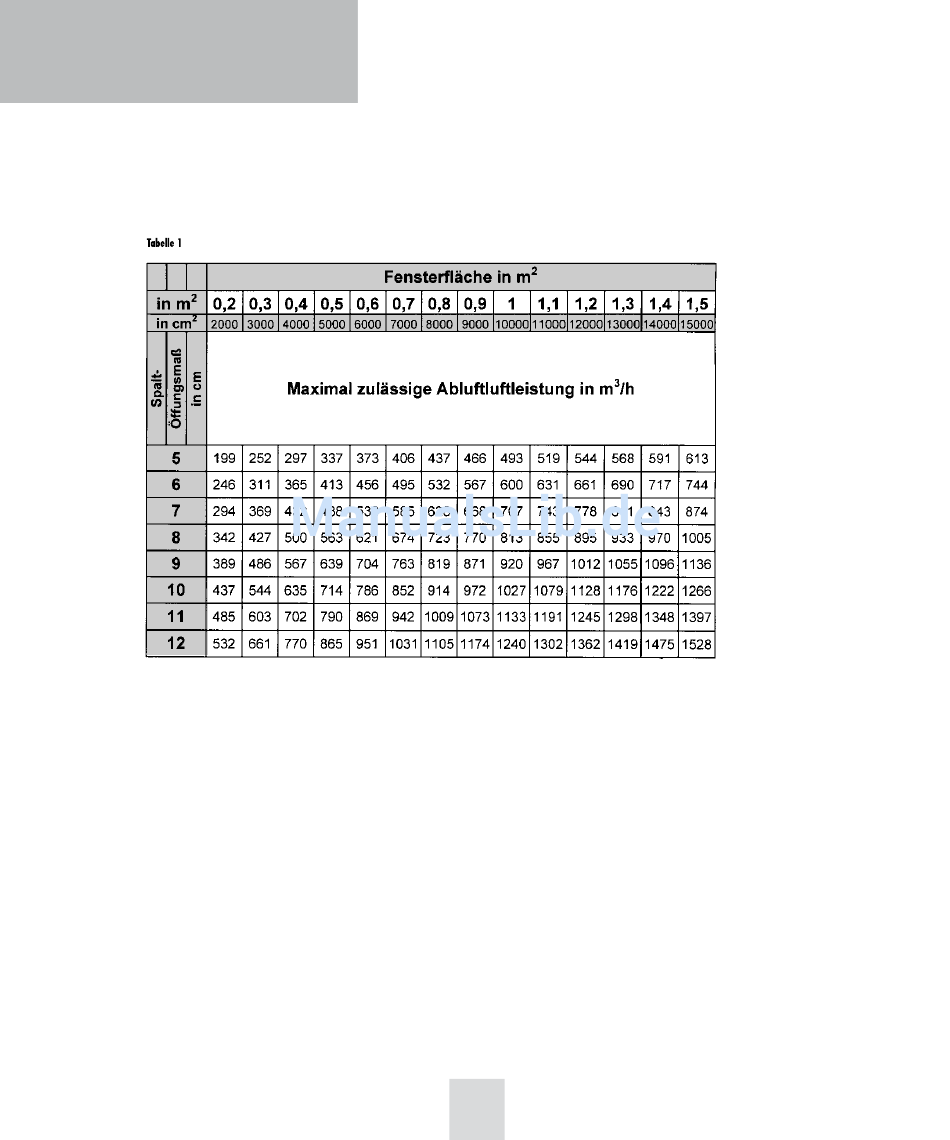

Berechnungstabelle zur Bestimmung der Mindestspaltöffnung Ihres Fensters
1. Ermitteln Sie die Abluftluftleistung Ihres Abluftgerätes in
m /h. Sie finden die Abluftluftleistung auf dem Typen-
3
schild oder in der Betriebsanleitung Ihres Abluftgerätes
(z. B. Dunstabzugshaube).
2. Messen Sie die innere Breite und Höhe des Fensters und
errechnen Sie die Fenstergröße in m
m 2 ; z. B. 0,8 m x 1,0 m = 0,8m
3. Bestimmen Sie anhand der Tabelle aus der Abluftluft-
leistung und der Fenstergröße das Spalt-Öffnungsmaß
(Mindestspaltöffnung Ihres Fensters).
4. Messen Sie in der Kippstellung die obere innere Fenster-
Spaltgröße in cm. Die Spaltgröße Ihres Fensters darf das
ermittelte Spalt-Öffnungsmaß nicht unterschreiten! Eine
größere Spalt- oder Fensteröffnung ist von Vorteil.
. (Breite x Höhe =
2
2 ) = Fenstergröße
5. Unterschreitet die Spaltgröße des Fensters den zuläs-
sigen Wert für das Spalt-Öffnungsmaß entsprechend
der Tabelle, so kann das Fenster eventuell nur in
der Schwenkposition das erforderliche Öffnungsmaß
erreichen. Auch in der Schwenkposition muss eine
Mindestspaltgröße erreicht werden. Der Fenster-Sender
muss so angebracht sein, dass die Mindestspaltgröße
gesichert ist. Wir empfehlen, die Mindestspaltgröße mit
Hilfe eines Abstandhalters zu fixieren.
