01. ALLGEMEINE BESCHREIBUNG
Die Trocknungs-Steuereinheit DA 4 / DA 4 M Multi-
Qube ist ein Gerät für den gewerblichen Gebrauch zur
Behebung von Wasserschäden in Zwischenraum- und
Dämmschichten. Es ist ein mobiles, geräuscharmes und
elektrisch betriebenes Gerät zur Steuerung von Saugluft-
strömen.
In der Praxis zeichnen sich neue Wasserschäden durch
inhomogene Feuchteverteilungen aus.
Die Trocknungs-Steuereinheit ist für die Unterdruck-
trocknung vorgesehen und ermöglicht durch die aktive
Steuerung dreier Trocknungszonen eine Optimierung
und Verkürzung der Austrocknungsdauer.
Die Trocknungs-Steuereinheit verfügt über zwei Senso-
ren - einen Luftsensor zur Messung der Raumluftfeuch-
tigkeit und -temperatur und einen Feuchtesensor zur
Erfassung der Feuchtwerte der betroffenenen Dämm-
schichten.
A - 1
A - 01
A - 02
A - 03
A - 04
A - 05
A - 06
A - 07
A - 07
A - 08
A - 08
®
Bedienungsanleitung - Trocknungs-Steuereinheit DA 4 / DA 4 M
Die Steuerungsautomatik der DA 4 erfasst mit dem
Feuchtesensor nacheinander die Feuchtewerte von
drei unterschiedlichen Kanälen und konzentriert
dann die gesamte Verdichterleistung auf den Ka-
nal mit dem höchsten Feuchtewert. Nach einer 10
minütigen Trocknung werden erneut die Feuchtig-
keits werte der einzelnen Kanäle gemessen und
wieder der feuchteste Kanal ausgewählt.
Auf diese Weise ergibt sich eine deutliche Beschleu-
nigung der Gesamttrocknungszeit - je nach Aufbau-
konzept zwischen 30 und 70 %.
2
1
10
6
9
230 V
Feuchtesensor
1
Raumsensor
2
Adapter für Sensor
3
Display
4
Gehäuse
5

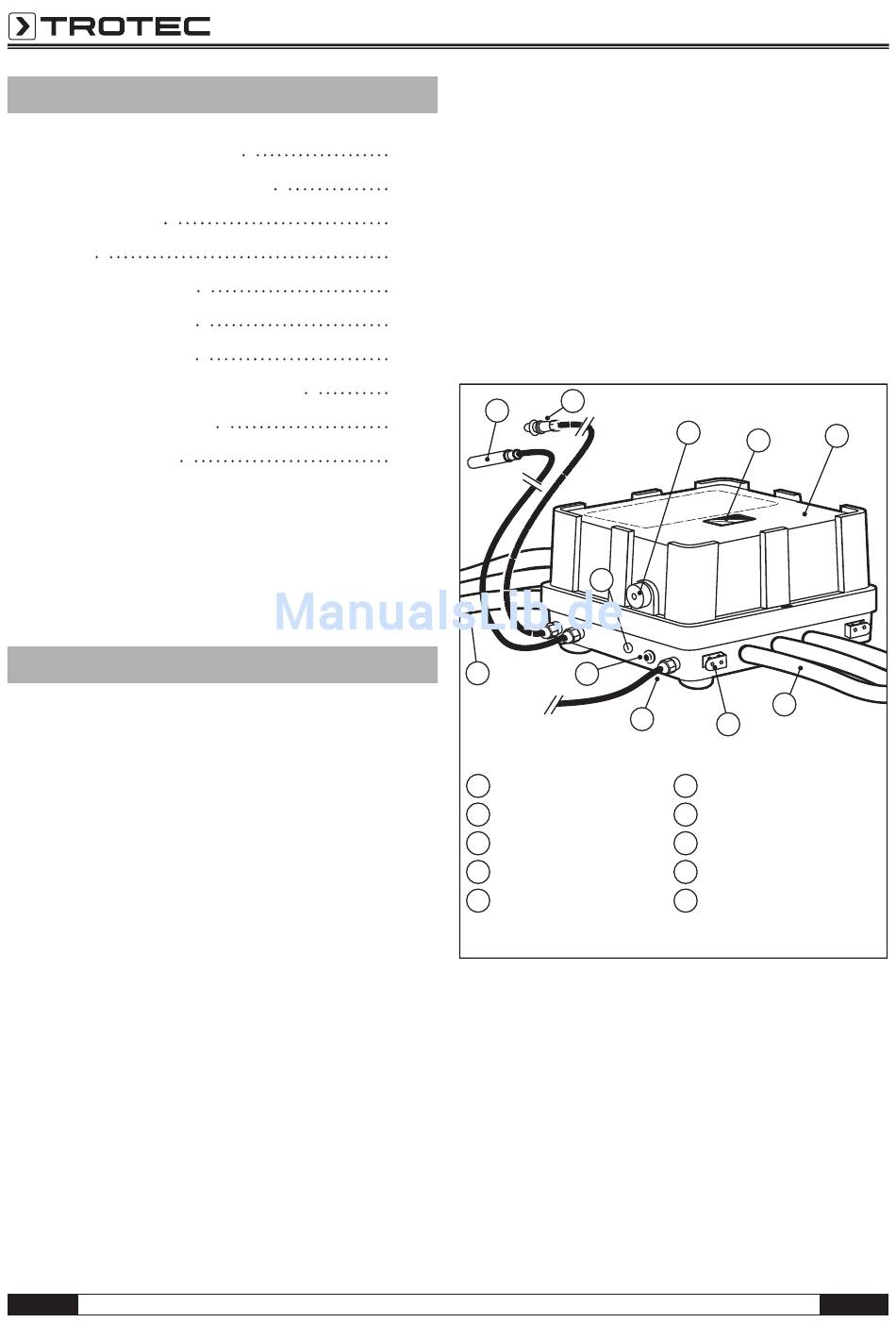

(Abb.1
: Produktübersicht)
Die Trocknungs-Steuereinheit wird zwischen Wasserab-
scheider und Trocknungszonen installiert.
Der Umgebungsluftsensor der Trocknungs-Steuerein-
heit erfasst die Raumfeuchtigkeit und -temperatur. Wenn
die Raumfeuchtigkeit Werte übersteigt, die eine Trock-
nung nicht mehr ermöglichen, wird auf dem Display die
Warnung „Raumfeuchte" angezeigt.
3
4
6
8
7
Ein-/Ausgänge
6
Kabelaufwicklung
7
Netzkabel 230 V
8
Anschlussbuchse VX
9
RESET-Taster
10
5
