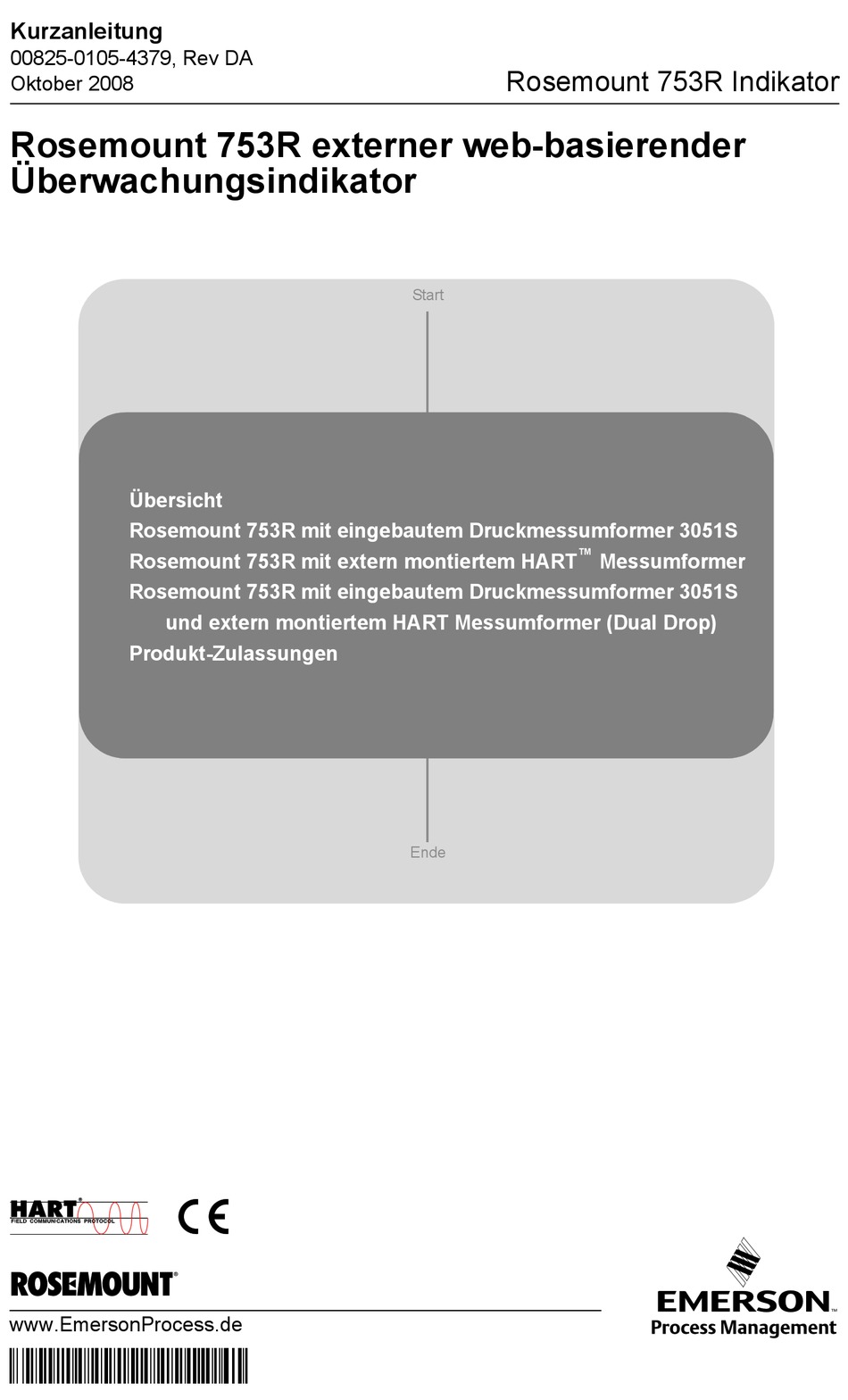

Kurzanleitung
00825-0105-4379, Rev DA
Oktober 2008
Rosemount 753R externer web-basierender
Überwachungsindikator
Übersicht
Rosemount 753R mit eingebautem Druckmessumformer 3051S
Rosemount 753R mit extern montiertem HART
Rosemount 753R mit eingebautem Druckmessumformer 3051S
und extern montiertem HART Messumformer (Dual Drop)
Produkt-Zulassungen
www.EmersonProcess.de
¢00825-0105-4379|¤
Rosemount 753R Indikator
Start
Ende
™
Messumformer
Werbung
Verwandte Anleitungen für Emerson Rosemount 753R
Inhaltszusammenfassung für Emerson Rosemount 753R
- Seite 1 Rosemount 753R Indikator Oktober 2008 Rosemount 753R externer web-basierender Überwachungsindikator Start Übersicht Rosemount 753R mit eingebautem Druckmessumformer 3051S ™ Rosemount 753R mit extern montiertem HART Messumformer Rosemount 753R mit eingebautem Druckmessumformer 3051S und extern montiertem HART Messumformer (Dual Drop) Produkt-Zulassungen Ende www.EmersonProcess.de...
-
Seite 2: Wichtiger Hinweis
F +43 (0) 2236-607 44 www.emersonprocess.de www.emersonprocess.at WICHTIGER HINWEIS Diese Kurzanleitung enthält grundlegende Richtlinien für den Rosemount 753R externen web-basierenden Überwachungsindikator (siehe Betriebsanleitung Dok.-Nr. 00809-0100-4379 bzgl. detaillierter Anweisungen). Sie enthält keine Anleitungen für Konfiguration, Wartung, Service oder Fehlersuche und -beseitigung. Diese Kurzanleitung ist ebenso in elektronischer Ausführung unter www.rosemount.com erhältlich. - Seite 3 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 Übersicht Der Rosemount 753R ist in drei verschiedenen Ausführungen erhältlich: 1. Rosemount 753R mit eingebautem Druckmessumformer 3051S. Anleitungen finden Sie ab Seite 4. Netzspannung 2. Rosemount 753R mit extern montiertem HART™ Messumformer.
-
Seite 4: Elektrischer Anschluss
Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 Rosemount 753R mit eingebautem Druckmessumformer 3051S Netzspannung Installation des Messumformers 1. Den Messumformer 3051S gemäß den Anweisungen in der Kurzanleitung für das Modell 3051S installieren, die im Lieferumfang des 753R enthalten ist. - Seite 5 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 4. Bei vom Kunden beigestellter 6–24 VDC Netzspannung siehe Abbildung 10 auf Seite 14: a. Die Signalleitungen unter Verwendung der entsprechenden Zugentlastung und Kabelverschraubungen durch die Leitungseinführung am Gehäuse des 753R führen.
- Seite 6 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 ™ Rosemount 753R mit extern montiertem HART Messumformer Netzspannung Installation des Messumformers 1. Den externen Messumformer gemäß den Anweisungen in der Kurzanleitung im Lieferumfang des jeweiligen Messumformers installieren. Montage und Positionierung des 753R 1.
- Seite 7 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 b. Eine Abtropfschlaufe oder einen anderen Ablauf anlegen, damit sich an der Leitungseinführung in das Gehäuse keine Feuchtigkeit ansammelt (siehe Abbildung 1 auf Seite 7). Abbildung 1. Abtropfschlaufe c. Die HART Plusader (+) und Minusader (–) gemäß den Anschlussschemata auf Seite 14 an den Messumformer anschließen.
- Seite 8 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 Gerät abdichten 1. Den Gehäusedeckel mit der Aufschrift FIELD TERMINALS (Feld-Anschlussklemmen) wieder anbringen und festziehen, bis Metall an Metall anliegt. 2. Die temporären orangefarbenen Verschlussstopfen durch die mitgelieferten Kabelverschraubungen ersetzen. Ein zugelassenes Gewindedichtmittel verwenden.
- Seite 9 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 Rosemount 753R mit eingebautem Druckmessumformer 3051S und extern montiertem HART Messumformer (Dual Drop) Netzspannung Installation des Messumformers 1. Den externen Messumformer gemäß den Anweisungen in der Kurzanleitung im Lieferumfang des jeweiligen Messumformers installieren.
- Seite 10 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 Abbildung 2. Abtropfschlaufe 5. Die HART Plusader (+) und die Minusader (–) gemäß den Anweisungen in der Kurzanleitung im Lieferumfang des jeweiligen Messumformers an den Messumformer anschließen. 6. Die HART Plusader (+) und Minusader (–) gemäß den Anschlussschemata auf Seite 14 an den 753R anschließen.
- Seite 11 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 Gerät abdichten 1. Den Gehäusedeckel mit der Aufschrift FIELD TERMINALS (Feld-Anschlussklemmen) wieder anbringen und festziehen, bis Metall an Metall anliegt. 2. Die temporären orangefarbenen Verschlussstopfen durch die mitgelieferten Kabelverschraubungen ersetzen. Ein zugelassenes Gewindedichtmittel verwenden.
- Seite 12 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 Abbildung 4. Bildschirm Zusammenfassung Abbildung 5. Bildschirm Gerätekonfiguration...
-
Seite 13: Verschlussstopfen
Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 Abbildung 6. Lage der Gehäusesicherungsschraube Gehäusesicherungsschraube (3/32 in.) Abbildung 7. RPS-Sicherungsschrauben RPS-Sicherungs- schraube RPS-Sicherungsschraube Abbildung 8. Verschlussstopfen – Den orangefarbenen Einsatz entfernen, den beiliegenden Verschlussstopfen mit Dichtmittel installieren Verschlussstopfen... - Seite 14 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008 Abbildung 9. Anschluss des 753R mit externer Spannungsversorgung (RPS) Taste Push Button Rosemount 753R Rosemount 753R Extern montierter Remote Mounted HART Messumformer HART Transmitter Grün Green HART + Schwarz PUSH HART +...
- Seite 15 Oktober 2008 RODUKT ULASSUNGEN HINWEIS Der Rosemount 753R ist lediglich für Überwachungsfunktionen bestimmt. Der Rosemount 753R ist für web-basierende Überwachungsanwendungen bestimmt und nicht für die Interierung in Prozessleitsysteme konstruiert. Zugelassene Herstellungsstandorte Rosemount Inc. – Chanhassen, Minnesota, USA Übereinstimmung mit Telekommunikations-/EMV-Richtlinien FCC ID: IHDT56FV1 IC ID: 109O-FV1 ist hierin eingeschlossen.
- Seite 16 Kurzanleitung 00825-0105-4379, Rev DA Rosemount 753R Indikator Oktober 2008...
