2 Display
Hilfsmittel

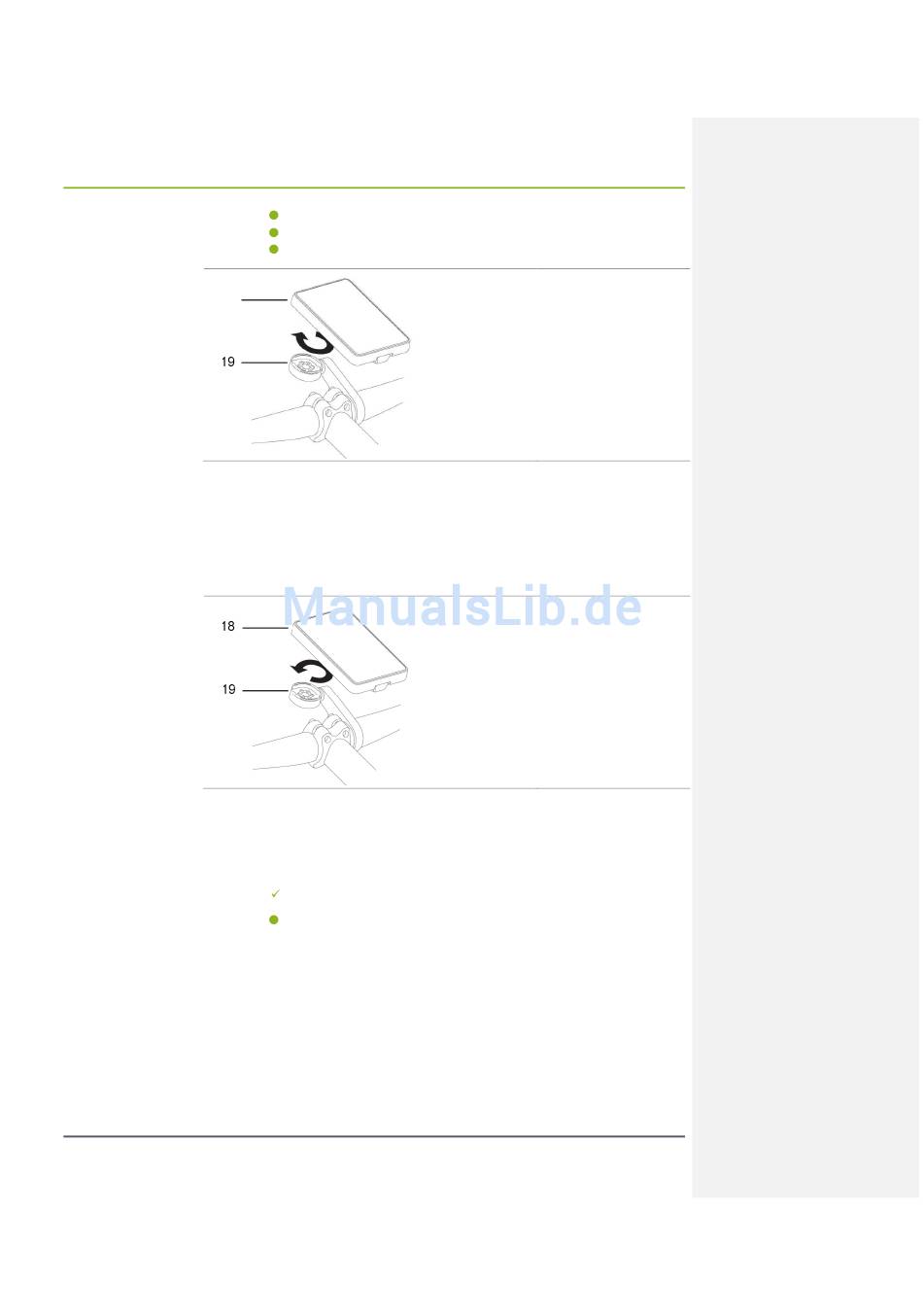

Abbildung 5
New-Style Display
18
montieren
19
Anleitung
2.5.2
Abbildung 6
New-Style Display
18
abnehmen
19
2.5.3
Voraussetzung
Hilfsmittel
Anleitung
2.6
Die Inbetriebnahme des Displays erfordert nach der Montage keine weiteren
Schritte. Das Display ist betriebsbereit, sobald es korrekt in die Halterung
eingesetzt wurde.
Seite 12 von 30
Inbus SW 2,5
Inbus SW 3
Zwischenkabel
1. Bedieneinheit in Griffnähe am Lenker montieren. (SW 2,5)
2. Display-Halterung mittig am Lenker montieren (SW 3).
3. New-Style Display um 45° nach links geneigt auf die Halterung
aufsetzen und gerade drehen.
4. Display über Zwischenkabel an Motor anschließen.

New-Style Display abnehmen

1. Display vom Zwischenkabel trennen.
2. New-Style Display um 45° nach rechts drehen und nach oben
abnehmen.

Sportive Display montieren

Motor und Batterie sind montiert.
Schraubendreher Inbus SW 2,5
1. Sportive Display in Nähe des linken Griffs montieren. (SW 2,5)
2. Steckverbindung an den Motor anschließen.

Inbetriebnahme

18 New-Style Display
19 Display-Halterung
18 New-Style Display
19 Display-Halterung
Version 1.1
