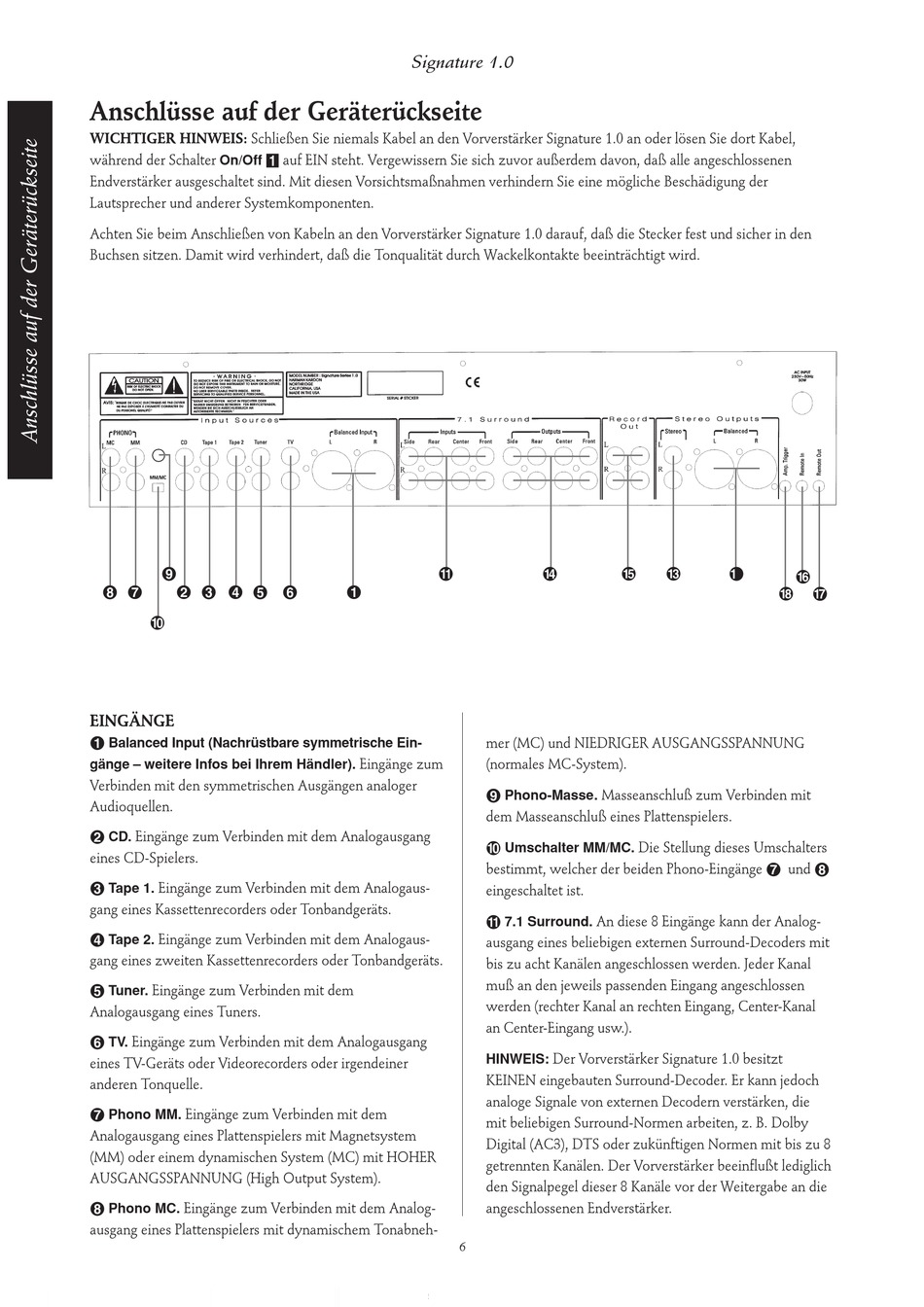

Anschlüsse auf der Geräterückseite
WICHTIGER HINWEIS: Schließen Sie niemals Kabel an den Vorverstärker Signature 1.0 an oder lösen Sie dort Kabel,
während der Schalter
On/Off 1
Endverstärker ausgeschaltet sind. Mit diesen Vorsichtsmaßnahmen verhindern Sie eine mögliche Beschädigung der
Lautsprecher und anderer Systemkomponenten.
Achten Sie beim Anschließen von Kabeln an den Vorverstärker Signature 1.0 darauf, daß die Stecker fest und sicher in den
Buchsen sitzen. Damit wird verhindert, daß die Tonqualität durch Wackelkontakte beeinträchtigt wird.
ª
• ¶
™ £ ¢ ∞
‚
EINGÄNGE
¡ Balanced Input (Nachrüstbare symmetrische Ein-
gänge – weitere Infos bei Ihrem Händler).
Verbinden mit den symmetrischen Ausgängen analoger
Audioquellen.
™ CD.
Eingänge zum Verbinden mit dem Analogausgang
eines CD-Spielers.
£ Tape 1.
Eingänge zum Verbinden mit dem Analogaus-
gang eines Kassettenrecorders oder Tonbandgeräts.
¢ Tape 2.
Eingänge zum Verbinden mit dem Analogaus-
gang eines zweiten Kassettenrecorders oder Tonbandgeräts.
∞ Tuner.
Eingänge zum Verbinden mit dem
Analogausgang eines Tuners.
§ TV.
Eingänge zum Verbinden mit dem Analogausgang
eines TV-Geräts oder Videorecorders oder irgendeiner
anderen Tonquelle.
¶ Phono MM.
Eingänge zum Verbinden mit dem
Analogausgang eines Plattenspielers mit Magnetsystem
(MM) oder einem dynamischen System (MC) mit HOHER
AUSGANGSSPANNUNG (High Output System).
• Phono MC.
Eingänge zum Verbinden mit dem Analog-
ausgang eines Plattenspielers mit dynamischem Tonabneh-
Signature 1.0
auf EIN steht. Vergewissern Sie sich zuvor außerdem davon, daß alle angeschlossenen
⁄
§
¡
Eingänge zum
›
fi
mer (MC) und NIEDRIGER AUSGANGSSPANNUNG
(normales MC-System).
ª Phono-Masse.
Masseanschluß zum Verbinden mit
dem Masseanschluß eines Plattenspielers.
‚ Umschalter MM/MC.
bestimmt, welcher der beiden Phono-Eingänge
eingeschaltet ist.
⁄ 7.1 Surround.
An diese 8 Eingänge kann der Analog-
ausgang eines beliebigen externen Surround-Decoders mit
bis zu acht Kanälen angeschlossen werden. Jeder Kanal
muß an den jeweils passenden Eingang angeschlossen
werden (rechter Kanal an rechten Eingang, Center-Kanal
an Center-Eingang usw.).
Der Vorverstärker Signature 1.0 besitzt
HINWEIS:
KEINEN eingebauten Surround-Decoder. Er kann jedoch
analoge Signale von externen Decodern verstärken, die
mit beliebigen Surround-Normen arbeiten, z. B. Dolby
Digital (AC3), DTS oder zukünftigen Normen mit bis zu 8
getrennten Kanälen. Der Vorverstärker beeinflußt lediglich
den Signalpegel dieser 8 Kanäle vor der Weitergabe an die
angeschlossenen Endverstärker.
