Verwandte Anleitungen für tepro PITTSBURG
Inhaltszusammenfassung für tepro PITTSBURG

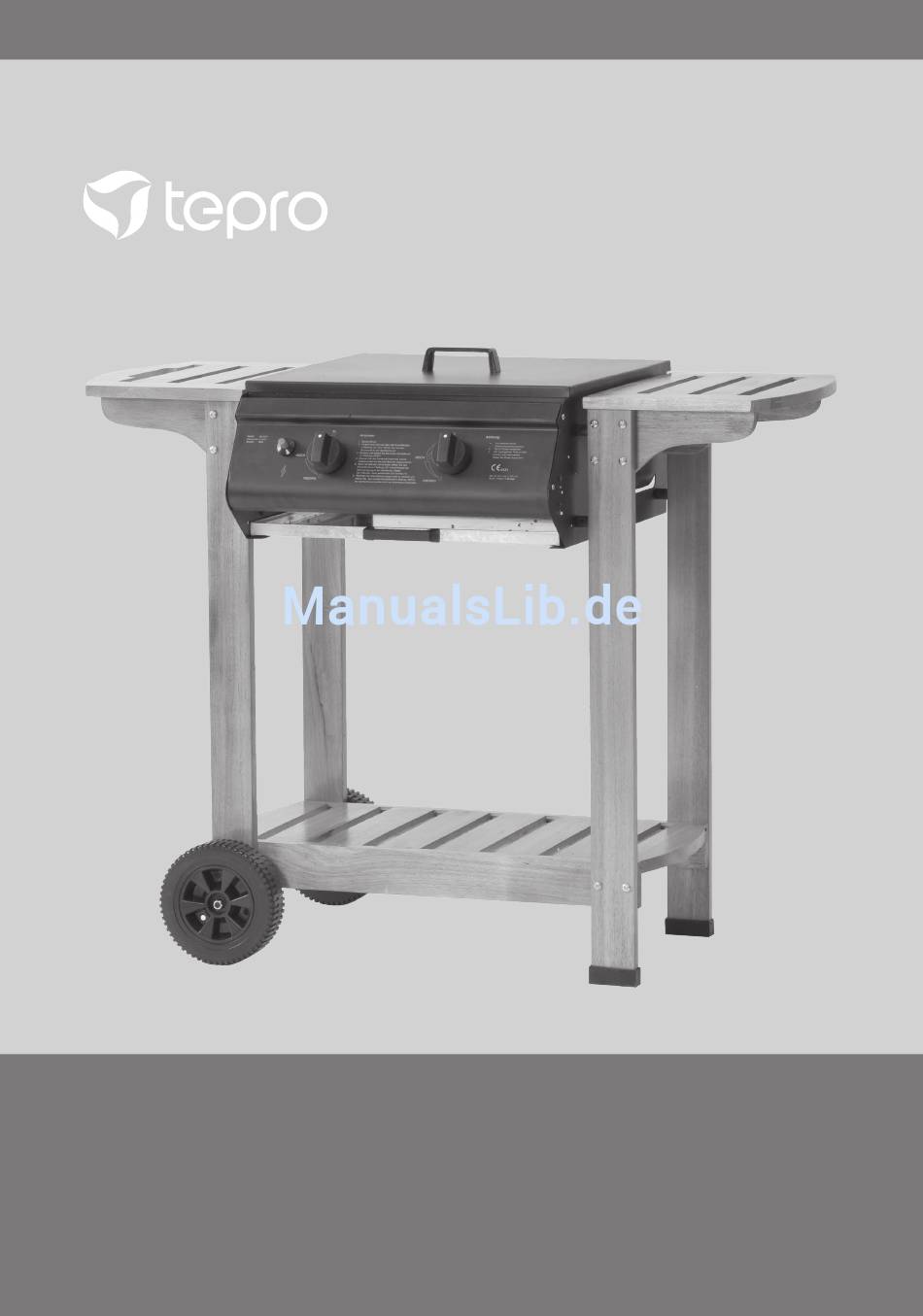

- Seite 1 Bedininungs Bedienungsanleitung GasGrill „PiTTsBUrG“ Grillwagen mit Holzgestell Version 2013/ Art. Nr. 13042...
-
Seite 2: Für Den Gebrauch Mit Flüssiggas
FREIZEIT GASGRILL BETRIEBS- UND MONTAGEANLEITUNG FÜR DEN GEBRAUCH MIT FLÜSSIGGAS Ihr neuer TEPRO-Gasgrill wurde aus Materialien höchster Qualität und nach strengen Anforderungen hergestellt. Das Gerät entspricht den deutschen Sicherheitsvorschriften. Es ist nach der europäischen CE-Norm (EN 498) geprüft und zugelassen Lesen Sie die Gebrauchsanweisung bitte sorgfältig durch... -
Seite 3: Inhaltsverzeichnis
2.) Garantie Druck: 50 mbar Verbrauch: 509 g/h TEPRO Garten GmbH garantiert für ihre Gasgrills im Rahmen ihrer Garantie-bedingungen und bei Leistung: 7 kW normaler, freizeitmäßiger und nicht gewerblicher Nutzung für 24 (vierundzwanzig) Monate, vom Tag des Düse: 2 x 0,80 mm Kaufdatums ab, für alle Teile hinsichtlich Verarbeitungsfehler und Fehlerhaftigkeit der Teile. -
Seite 4: Zubehörteile
4.) Zubehörteile Liste 1. Körper…… 1 Stück 2. Seitenablage links... 3. Kurze Beine …… 4. Lange Beine …… 1 Stück 2 Stück 2 Stück 5. Deckel …… 1 Stück 6.Träger-A … 2 Stück 7. Träger -B … 2 Stück 8. Bodenplatte ……… 1 Stück 9. -
Seite 5: Aufbau
6.) Aufbau Schritt 1: Befestigen Sie den Deckelgriff (17) von aussen und die Deckelhalterung (18) von innen am Deckel (5) mit Schrauben (C). Schritt 2: Träger (6+7) an linker Seitenablage (2) und rechter Seitenablage (20) mit Schrauben (F) befestigen. Schritt 3: Bodenplatte (8) zwischen Beine (3+4) mit Schrauben (A) befestigen. - Seite 6 Schritt 4: Seitenablagen links (2) und rechts (20) mit den Schrauben (A) an den Beinen befestigen. Schritt 5: Körper (1) zwischen Beine (3+4) mit Distanzhülse (D) und Schrauben (E) befestigen. Alle Schrauben fest anziehen. Schritt 6 Drücken Sie die Kontrollknöpfe(14) auf die Metallarmaturen.
- Seite 7 Schritt 7: Legen Sie die Reflektor Platte (11) links unten über den Brenner in den Körper. Legen Sie den Grillrost (9) über die Reflektor Platte. Die Grillplatte (10) kommt neben den Grillrost und die Fettablauföffnung soll zur Grillaußenseite zeigen. Sie können nun den Deckel als Wind- und Spritzschutz hinten am Körper aufhängen.
-
Seite 8: Sicherheitshinweise
7). Sicherheitshinweise enen ü ä enden. ä ß, ä wä ß ät Fü FÜR IHRE SICHERHEIT FÜR IHRE SICHERHEIT Kein Benzin oder andere brennbaren Wenn Sie Gasgeruch wahrnehmen: 1. Das Gasventil an der Gasflasche sofort schließen. Flüssigkeiten in der Nähe des Gerätes 2. -
Seite 9: Gaszylinder
8.) Gaszylinder Für dieses Grillgerät sind Propan / Butan Gasflaschen geeignet. Bei Gasflaschen - Tausch ist ein Schraubenschlüssel zu verwenden. Für dieses Grillgerät empfehlen wir Propan / Butan Gasbehälter von 5 kg bis zu 15 kg Größe. Der Behälter sollte die 15 kg Größe nicht überschreiten. Alle Gaszylinder müssen neben dem Grillapparat auf dem Boden stehen. -
Seite 10: Aufstellort
11.) Aufstellort Ebenen, festen Aufstellungsort wählen: Das Grillgerät darf nur im Freien und auf einen gut belüftenden Platz verwendet werden. Grillgerät nicht in der Nähe von der brennbaren Materialien oder Oberflächen verwenden. Vorsichtsmaßnahmen: Stellen Sie die Gasflasche aufrecht auf den ebenen Boden und halten Sie sie von Hitze fern. Vor einem Flaschentausch stellen Sie sicher, dass das Grillgerät geschlossen ist und das keine Zündquelle (Zigarette, offenes Feuer, Funke, usw) in der N ähe ist. - Seite 11 Brenner anzünden : 1.Deckel öffnen. 2.Vergewissern Sie sich dass alle Kontrollknöpfe in Stellung “ZU” sind, drehen Sie nun das Druckminderventil an der Gasflasche auf. 3.Drücken und drehen Sie den linken Kontrollknopf in Stellung “HOCH” . 4.Drücken Sie den Zündknopf mehrmals schnell hintereinander bis der linke Brenner angezündet ist.
-
Seite 12: Reinigung Und Wartung
13.) Reinigung und Wartung Reinigen Sie das Grillgerät regelmäßig, besonders wenn es lange Zeit gelagert werden soll. Reinigen es nur wenn es vollständig abgekühlt ist. Übergießen Sie das Gerät niemals mit Wasser. Gießen Sie auch kein Wasser in das Gerät. Berühren Sie heiße Teile niemals mit bloßen Händen. -
Seite 13: Probleme Und Lösungen
14.) Probleme und Lösungen Probleme Mögliche Gründe Lösungen Brenner zündet nicht Gasflasche ist leer Neue Gasflasche anschließen Zündsystem Druckminderventil defekt Gegen neues austauschen Verstopfung am Brenner Brenner reinigen Wackelkontakt an der Verschraubungen auf festen Sitz Zündeinheit prüfen Zündeinheit beschädigt Zündeinheit austauschen Zündknopf beschädigt Zündknopf austauschen Manuelle Zündung nicht möglich Gasflasche ist leer... -
Seite 14: Störungstabelle
2.) Garantie 2.) Garantie TEPRO Garten GmbH garantiert für ihre Gasgrills im Rahmen ihrer Garantie-bedingungen und bei TEPRO Garten GmbH garantiert für ihre Gasgrills im Rahmen ihrer Garantie-bedingungen und bei Hersteller und Zertifikatsinhaber: Jiedong CGS Hardware Products Industry Co., Ltd., Luoshan Industrial normaler, freizeitmäßiger und nicht gewerblicher Nutzung für 24 (vierundzwanzig) Monate, vom Tag des... - Seite 16 Bedininungs...
