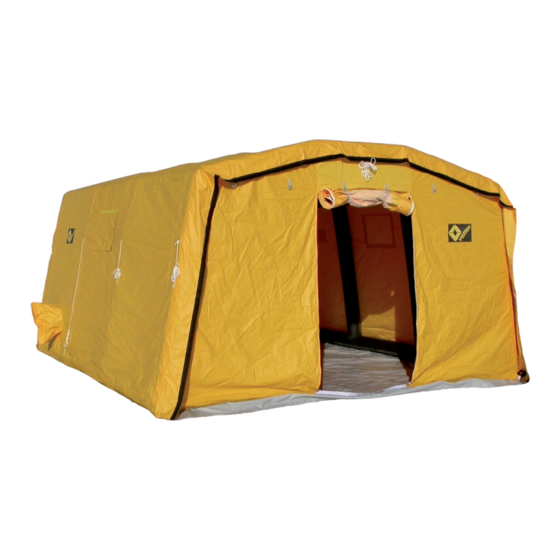

- Seite 1 Emergency Pneumatics. Bedienungsanleitung VETTER Pneumatische Universalzelte Art.-Nr. 9987001402 | © Vetter GmbH I 06/11 I Änderungen und Irrtümer vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Vetter Pneumatische Universalzelte Inhaltsverzeichnis 1. Wichtige Vorbemerkungen ........2 2. -
Seite 3: Wichtige Vorbemerkungen
Nur die Kenntnis und die genaue Befolgung dieser Bedienungs- anleitung gewährleistet einen sach- und fachgerechten Einsatz, bringt den größtmöglichen Nutzen und sichert die Ansprüche im Rahmen der Vetter-Garantie. Jeder Einsatz/Betrieb des pneumatischen Universalzeltes setzt die genaue Kenntnis und Beachtung dieser Bedienungsanleitung vo- raus. -
Seite 4: Lieferumfang
PZ 17 PZ 20 (1520 0029 01) (1520 0004 01) (1520 0047 01) 1520 0030 01 Zeltgerüst PZ 12 einschl. Spannseile X 1520 0006 01 Zeltgerüst PZ 17 einschl. Spannseile 1520 0049 01 Zeltgerüst PZ 20 einschl. Spannseile 1520 0031 00... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Pneumatische Universalzelte dürfen nur mit Druckluft betrieben werden, keinesfalls aber mit brennbaren oder aggressiven Gasen. Die pneumatischen Universalzelte dürfen nur mit Original-Vetter- Armaturen gefüllt werden. Sicherheitshinweise Mit der Handhabung dürfen nur zuverlässige und eingewiesene Mitarbeiter beauftragt werden. Die für den Einsatz notwendige Arbeits-Schutzkleidung ist zu tragen. -
Seite 6: Betriebsanleitung
Vetter Pneumatische Universalzelte Betriebsanleitung Packtasche öffnen. Das Universalzelt am gewünschten Standort auslegen. Die Grundfläche muss frei von scharfkantigen oder spitzen Gegenständen sein! Die Universalzelte können wahlweise mittels einem Gebläse oder Druckluftflaschen gefüllt werden. Betrieb mit Gebläse Der Füllanschluss am Universalzelt wird durch einströmende Luft z.B. -
Seite 7: Entleeren Der Zelte
Entleeren der Zelte Die Entleerung des Stützgerüstes erfolgt über den Befüllanschluss. Zum Entleeren schließen Sie die Luftquelle (Druckluftflasche etc.) und kuppeln Sie den Druckminderer oder den Füllschlauch des Gebläses ab. Durch Eindrücken und Linksdrehen des Stiftes (1) wird das Ventil zum Entleeren geöffnet. Stift vor Arretierung Eindrücken + drehen Stift nach Arretierung... -
Seite 8: Faltplan
Vor dem Verpacken muss das Zeltgerüst völlig entleert sein! 1. Die Stirnseite wird der Länge nach in 4 gleich große Abschnit- te gefaltet. Befüllanschlus Stirnseite 2. Anschließend PZ 12 vier mal in Richtung Befüllanschluss fal- ten. Alle anderen Zelttypen fünf mal falten. -
Seite 9: Zusatzinformationen Pz 30 Und Pz 40
Zusatzinformationen PZ 30 und PZ 40 Die pneumatischen Schnelleinsatz-Zelte der Typen PZ 30 und PZ 40 werden zur Erhöhung der Gebrauchssicherheit als 2-Kammer- Zelt konstruiert und gefertigt. Kammertrennung 2. Befüll- Anschluss 1. Befüll- Anschluss Die Befüllung und Entleerung erfolgt über zwei getrennte Be- füllanschlüsse. -
Seite 10: Hinweise Für Die Praxis
Vetter Pneumatische Universalzelte Hinweise für die Praxis Die einzelnen Trennwände, Bodenplanen, sowie die Zeltpla- nen können schnell und einfach bei Bedarf entfernt werden. Die Verbindung zum pneumatischen Traggerüst ist als Klett- verschluss ausgeführt. Beim Einsatz von Zeltheizgeräten ist eine direkte Hitzestrah- lung auf Teile des Zeltes zu vermeiden. -
Seite 11: Reparaturanleitung
Reparaturanleitung Kleinere Schäden wie Risse, Schnitte oder Einstiche (max. 4 cm) können durch den Betreiber mit dem mitgelieferten Reparatur- material, wie folgt behoben werden: 1. Größe des Flickens so wählen, dass dieser an jeder Seite ca. 4 cm über die Schadstelle hinausragt. 2. -
Seite 12: Technische Daten
Vetter Pneumatische Universalzelte Technische Daten PZ 12 PZ 17 PZ 20 Art.-Nr. (Satz) 1520 0029 01 1520 0004 01 1520 0047 01 Größe außen (L x B x H) 370 x 386 x 258 490 x 386 x 248 501 x 436 x 248 Größe innen (L x B x H) - Seite 13 D-53909 Zülpich Fax: +49 (0) 22 52 / 30 08-70 Fax: +49 (0) 22 52 / 30 08-71 Germany Mail: vetter.info@idexcorp.com Mail: vetter.info@idexcorp.com www.vetter.de Art.-Nr. 9987001402 | © Vetter GmbH I 06/11 I Änderungen und Irrtümer vorbehalten. I Made in Germany...
