Schmidt TS1 Bedienungsanleitung
Zugspannungsmesser
Verwandte Anleitungen für Schmidt TS1
Inhaltszusammenfassung für Schmidt TS1

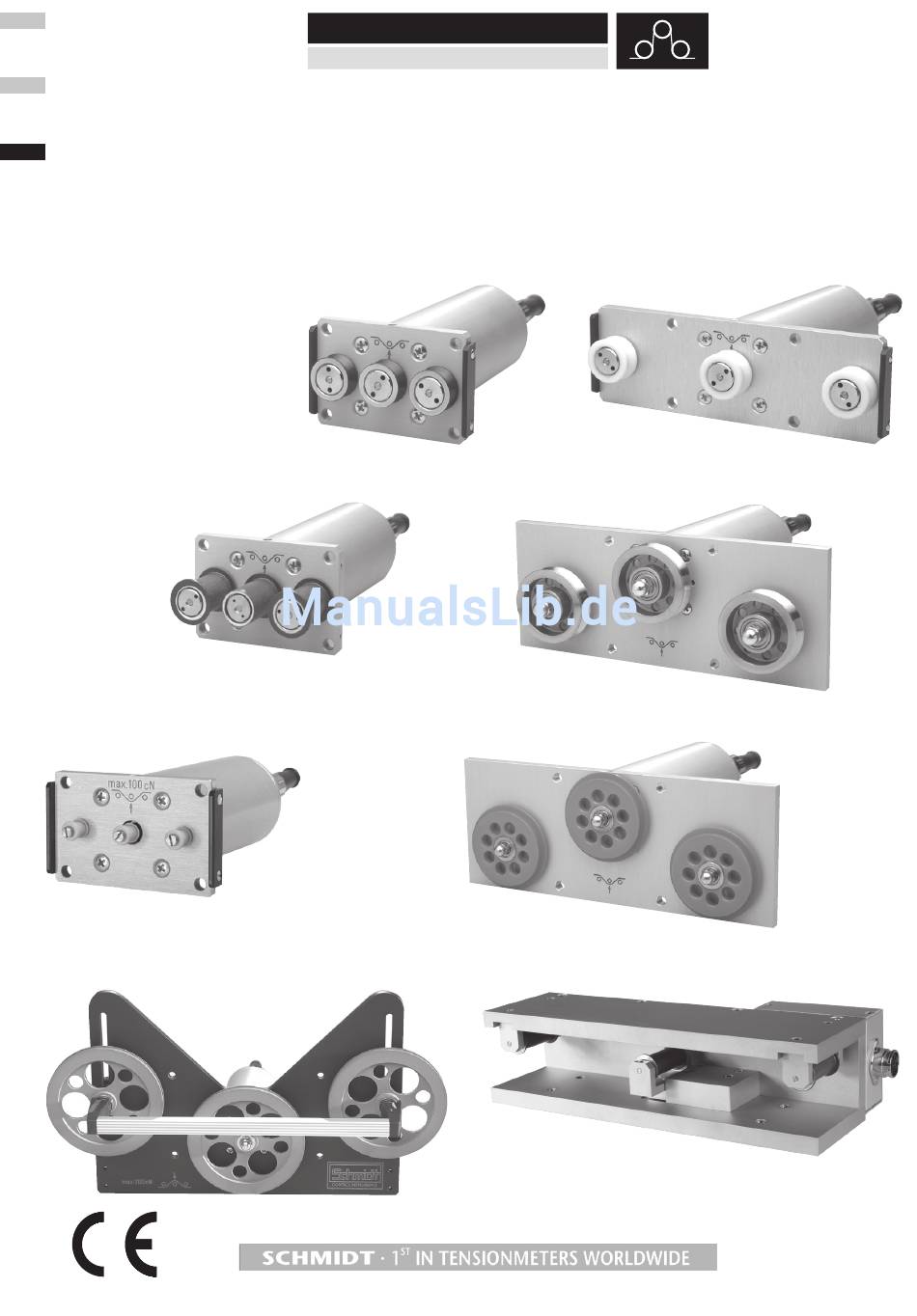

- Seite 1 S C H M I D T c o n t r o l i n s t r u m e n t s Ausgabe TS 05-4.D Modellreihe TS Typ TS1 Bedienungsanleitung Gültig ab: 01.01.2013 • Für künftige Verwendung aufbewahren! TSB1 TSB2...
-
Seite 2: Inhaltsverzeichnis
1.9 Konformitätserklärung, RoHs II und WEEE-Registrierung ........4 2 Lieferbare Typen ....................... 5 2.1 Allgemeine Hinweise ....................5 2.1.1 TS1 Lieferbare Typen ..................5 2.1.2 TSP Lieferbare Typen ..................6 2.1.3 TSH Lieferbare Typen ..................7 2.1.4 TSW Lieferbare Typen ..................7 2.1.5 TSL Lieferbare Typen .................. -
Seite 3: Gewährleistung Und Haftung
Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluss zur Verfügung. Gewährleistung: - Für SCHMIDT Zugspannungsmesser 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, elektronische Komponenten und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:... -
Seite 4: Informelle Sicherheitsmaßnahmen
Das Gerät ist ausschließlich zum Messen von Zugspannungen bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HANS SCHMIDT & Co GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: - Das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten. -
Seite 5: Lieferbare Typen
Lieferbare Typen 2.1 Allgemeine Hinweise Die Bedienungsanleitung bezieht sich auf die Typ TS1 aus der Modellreihe TS; sie ist auch für folgende Typen anwendbar: TSP, TSH, TSW, TSL,TSF, TSB1, TSB2 Die einzelnen Typen der Modellreihe TS können mit folgenden Modifikationen (Sonderausführungen) ausgeliefert werden:... -
Seite 6: Tsp Lieferbare Typen
* Entspricht den äußeren Abmessungen der Frontplatte. ** Geeignet für 95% aller Anwendungen. PA = Polyamid-Monofil Weicht das Messgut in Durchmesser, Eigensteifigkeit, Geometrie, usw. vom SCHMIDT- Standardmaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Internationale Einheit für die Zugkraft: 1 cN = 1.02 g = 0.01 N... -
Seite 7: Tsh Lieferbare Typen
* Entspricht den äußeren Abmessungen der Frontplatte. ** Geeignet für 95% aller Anwendungen. PA = Polyamid-Monofil Weicht das Messgut in Durchmesser, Eigensteifigkeit, Geometrie, usw. vom SCHMIDT- Standardmaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Internationale Einheit für die Zugkraft: 1 cN = 1.02 g = 0.01 N... -
Seite 8: Tsl Lieferbare Typen
* Entspricht den äußeren Abmessungen der Frontplatte. ** Geeignet für 95% aller Anwendungen. PA = Polyamid-Monofil Weicht das Messgut in Durchmesser, Eigensteifigkeit, Geometrie, usw. vom SCHMIDT- Standardmaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Internationale Einheit für die Zugkraft: 1 cN = 1.02 g = 0.01 N... -
Seite 9: Tsb1 Lieferbare Typen
Standard 1000 Aluminium hardcoated 13 mm Ø Technische Daten der Modellreihe TS Justierung: nach SCHMIDT-Werksnorm Genauigkeit: ± 1 % FS* und ± 1 Digit Anderes Justiermaterial: ± 3 % FS* oder besser Überlastschutz: 100 % vom Messbereich Messprinzip: Dehnungsmessstreifen-Vollbrücke... -
Seite 10: Belegung Der Anschlussbuchse Und Des Kabels
Technische Daten der Modellreihe TS Dämpfung (f Standard: ca. 30 Hz (andere Werte auf Anfrage) Temperaturkoeffizient: Nullpunkt (Zero) besser ± 0.05 % FS* / °C Temperaturbereich: 10 - 45 °C Luftfeuchtigkeit: max. 85 % relative Feuchte Spannungsversorgung: 15 ... 24 V DC, 21 mA (stabilisiert) Code A3: 50 mA (stabilisiert) Code A10: max. -
Seite 11: Anschluss Des Zugspannungsmessers
Verformung der Messfeder verursachen und sind unter allen Umständen zu vermeiden. Die CE-Konformität wurde von der Firma Hans Schmidt & Co GmbH mit einem kopletten Gerät bestehend aus: TS Sensor, SCD-1 Anzeigeeinheit und 5 m langem Verbindungskabel (Spezialkabel), geprüft und erreicht. -
Seite 12: Erste Inbetriebnahme
Wenn zur Überprüfung oder Justierung andere Materialien benutzt werden, können Abweichungen in Bezug auf die Genauigkeit auftreten. In 95 % aller Anwendungsfälle hat sich die SCHMIDT-Justierung bewährt und ist insbesondere für Vergleichsmessungen ausreichend. Bei Bedarf können die Sensoren auch in anderer Lage betrieben werden. -
Seite 13: Gainjustierung (Verstärkung)
3.2.1 Zerojustierung (Nullpunkt) (Forts.) - Die Senkkopfschrauben (M2,5) ZERO und GAIN auf der Geräterückseite ganz herausdrehen. - Den Messkopf ca. 10 Minuten warmlaufen lassen. - Das Messgut in die Messrollen einfädeln, hierbei das Einfädelsymbol auf der Sensor- front seite beachten. Beim Einfädeln des Messgutes in die Rollen ist das Einfädelsymbol auf der Frontseite des Sensors zu beachten. -
Seite 14: Wartung Und Instandhaltung
Kalibrierzyklus Die Frage nach dem richtigen Kalibrierzyklus läßt sich nicht eindeutig festlegen, da die- ser von verschiedenen Faktoren abhängig ist: Beanspruchung des SCHMIDT-Zugspannungsmessers Vom Kunden festgelegtes Toleranzband Art der Veränderungen des Toleranzbandes bei früheren Kalibrierungen Der Abstand zwischen zwei Kalibrierungen muß daher in Rücksprache mit der Abteilung Qualitätssicherung vom Anwender selbst festgelegt werden. -
Seite 15: Kalibrier- Und Reparaturkostenermittlung
Kalibrier- und Reparaturkostenermittlung Ablaufbeschreibung einer Kalibrierung für gebrauchte Zugspannungsmesser, Eingangs- und Ausgangskalibrierung mit Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 Anlieferung Sicht- und Funktionsprüfung Gerät kalibrierbar Eingangskalibrierung (funktionsfähig) Zertifikat für Eingangskalibrierung erstellen Nein Werte innerhalb der Spezifikation Nein Kostenermittlung Reparatur- kosten übersteigen 40 % des Neupreises Kostenvoranschlag... -
Seite 16: Korrespondenz
Missverständnissen, bitte das Gerät mit einer detaillierten Fehlerbeschreibung an uns zurückschicken. Bitte teilen Sie uns bei der Bestellung auch mit, ob Sie ein Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 benötigen. Reparaturadresse: HANS SCHMIDT & Co GmbH Schichtstr. 16 84478 Waldkraiburg Germany Änderungen, die dem technischen Fortschritt dienen, vorbehalten!
