Schmidt TS Bedienungsanleitung

Zugspannungsmesser

Werbung

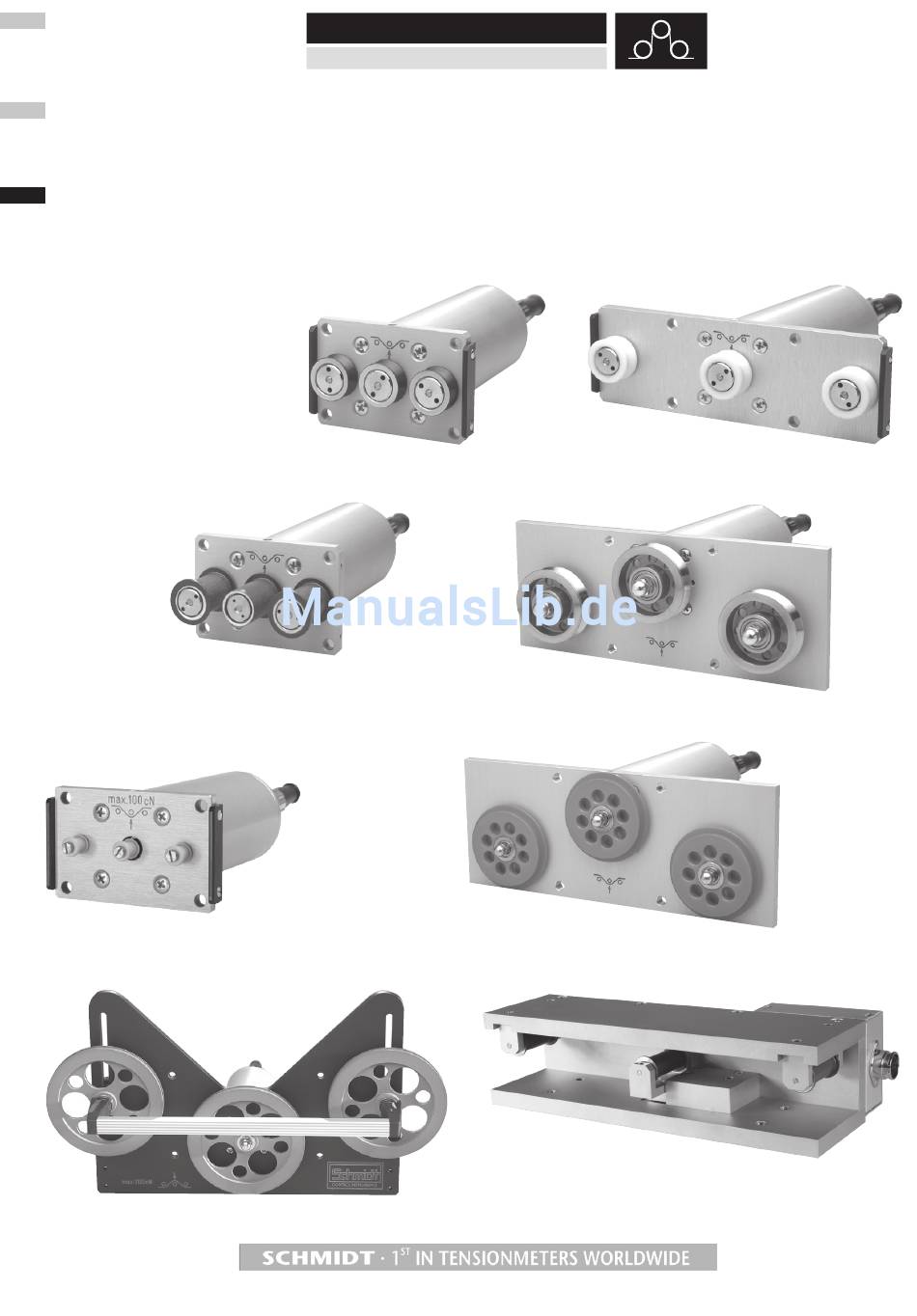

Zugspannungsmesser
Modellreihe TS
Option:
RS232
RS232H
Typ TS1
TSP
TSH
TSW
TSL
TSF
TSB1
TSB2
S C H M I D T
c o n t r o l
i n s t r u m e n t s
Bedienungsanleitung
Gültig ab: 01.04.2010 • Für künftige Verwendung aufbewahren!
Ausgabe
TS-232 03.7.D

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Schmidt TS

  • Seite 1 Zugspannungsmesser S C H M I D T c o n t r o l i n s t r u m e n t s Ausgabe TS-232 03.7.D Modellreihe TS Option: RS232 RS232H Bedienungsanleitung Typ TS1 Gültig ab: 01.04.2010 • Für künftige Verwendung aufbewahren!
  • Seite 2: Inhaltsverzeichnis

    2.2 Technische Daten der Modellreihe TS-232 ............10 2.3 Pinbelegung der Anschlussbuchse ..............11 2.3.1 Anschluss der Sensoren Modellreihe TS-232 an einen PC ......11 2.3.2 Anschluss der Sensoren an die Anzeigeeinheit SC-PM ......12 2.4 Lieferbares Zubehör ..................... 13 2.5 Lieferumfang ......................
  • Seite 3: Gewährleistung Und Haftung

    Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluss zur Verfügung. Gewährleistung: - Für SCHMIDT Zugspannungsmesser 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, elektronische Komponenten und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:...
  • Seite 4: Informelle Sicherheits-Maßnahmen

    Das Gerät ist ausschließlich zum Messen von Zugspannungen bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HANS SCHMIDT & Co GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: - Das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten.
  • Seite 5: Lieferbare Typen

    Allgemeine Hinweise Die Bedienungsanleitung bezieht sich auf die Typ TS1 mit digitalem Ausgangssignal RS 232 aus der Modellreihe TS; sie ist auch für folgende Typen anwendbar: TSP, TSH, TSL,TSF, TSB1, TSB2 Die einzelnen Typen der Modellreihe TS können mit folgenden Modifikationen (Sonderausführungen) ausgeliefert werden:...
  • Seite 6: Ts1 Lieferbare Typen

    * Entspricht den äußeren Abmessungen der Frontplatte. ** Geeignet für 95% aller Anwendungen. PA = Polyamid-Monofil Weicht das Messgut in Durchmesser, Eigensteifigkeit, Geometrie, usw. vom SCHMIDT- Standardmaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Internationale Einheit für die Zugkraft: 1 cN = 1.02 g = 0.01 N...
  • Seite 7: Tsp Lieferbare Typen

    * Entspricht den äußeren Abmessungen der Frontplatte. ** Geeignet für 95% aller Anwendungen. PA = Polyamid-Monofil Weicht das Messgut in Durchmesser, Eigensteifigkeit, Geometrie, usw. vom SCHMIDT- Standardmaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Internationale Einheit für die Zugkraft: 1 cN = 1.02 g = 0.01 N...
  • Seite 8: Tsw Lieferbare Typen

    * Entspricht den äußeren Abmessungen der Frontplatte. ** Geeignet für 95% aller Anwendungen. PA = Polyamid-Monofil Weicht das Messgut in Durchmesser, Eigensteifigkeit, Geometrie, usw. vom SCHMIDT- Standardmaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Internationale Einheit für die Zugkraft: 1 cN = 1.02 g = 0.01 N...
  • Seite 9: Tsf Lieferbare Typen

    * Entspricht dem Außenabstand der Führungsrollen. ** Geeignet für 95% aller Anwendungen. PA = Polyamid-Monofil Weicht das Messgut in Durchmesser, Eigensteifigkeit, Geometrie, usw. vom SCHMIDT- Standardmaterial wesentlich ab, wird eine Justierung mit Kundenmuster empfohlen. Internationale Einheit für die Zugkraft: 1 cN = 1.02 g = 0.01 N...
  • Seite 10: Tsb2 Lieferbare Typen

    Rollenmaterial max. m/min Standard 1000 Aluminium hardcoated 13 mm Ø 2.2 Technische Daten der Modellreihe TS-232 Justierung: nach SCHMIDT-Werksnorm Genauigkeit: Von 10 % bis 100 % des Messbereiches: ± 1 % FS* Anderes Justiermaterial: ± 3 % FS* oder besser Überlastschutz:...
  • Seite 11: Pinbelegung Der Anschlussbuchse

    Die Abschirmung des Anschluss- RECEIVED DATA kabels muß mit dem Metallgehäuse MASSE (GND) RS232 des Anschlusssteckers verbunden werden. 2.3.1 Anschluss der Sensoren Modellreihe TS-232 an einen PC Anschlusskabel Code EK0643 Verlängerungskabel Sensor Modellreihe TS-232 Analog-Ausgang 0 - 1 V Anschlusskabel...
  • Seite 12: Anschluss Der Sensoren An Die Anzeigeeinheit Sc-Pm

    2.3.2 Anschluss der Sensoren an die Anzeigeeinheit SC-PM Sensor Modellreihe TS-232 Anschlusskabel Code EK0646 Anschlusskabel Code EK0710 SC-PM 8 8 8 24 V Signal Beschreibung Nicht Belegt 0-1 V DC Analogsignal Masse (GND) Analogsignal Masse (GND) Versorgung Damit die Störstrahlungsfestigkeit...
  • Seite 13: Lieferbares Zubehör

    CE - Zeichen versehen. Für selbstgefertigte Kabel wird keine Garantie oder Haftung seitens der Firma HANS SCHMIDT & Co GmbH übernommen Die Typenbezeichnung, die Seriennummer, die Kalibrierplakette (Option) und das SCHMIDT Qualitätssiegel sind auf dem zylindrischen Teil des jeweiligen Sensor- types aufgeklebt.
  • Seite 14: Erste Inbetriebnahme

    3.1 Erste Inbetriebnahme - Den Sensor an den Befestigungsbohrungen Befestigungsbohrungen 4 x (4x) am Einsatzort befestigen. - Die elektrische Verbindung zwischen dem Sensor, dem PC und der Stromversorgung herstellen. Die Pinbelegung der 9-poligen Anschluss- Horizontale Betriebslage buchse auf der Sensorrückseite ist im Kapitel 2.3 beschrieben.
  • Seite 15: Kontrolle Der Messgenauigkeit Des Sensors

    Wenn zur Überprüfung oder Justierung andere Materialien benutzt werden, kön- nen Abweichungen in Bezug auf die Genauigkeit auftreten. In 95 % aller Anwendungsfälle hat sich die SCHMIDT-Justierung bewährt und ist insbe- sondere für Vergleichsmessungen ausreichend. Bei Bedarf können die Sensoren auch in anderer Lage betrieben werden.
  • Seite 16 Schritt 1 „Umschalten auf die Betriebsart Justieren“ wieder beginnen. Sollte die Justierung eine Abweichung ergeben, die außerhalb der Messgenauigkeit liegt und somit ein weiteres zuverlässiges Arbeiten nicht erlaubt, muß das Gerät zum werks- seitigen Justieren gemäß Kapitel 8 an die Firma Hans Schmidt & Co GmbH zurückgesandt werden.
  • Seite 17: Das Programm Tension Inspect 3

    Sie vor der Installation eine Sicherung Ihres Festplatteninhaltes erstellen. Für Datenverluste oder deren Beschädigung wird von der Firma HANS SCHMIDT keine Haftung übernommen. 1. Legen Sie die CD-ROM mit dem Programm Tension Inspect 3 in das CD-ROM-Laufwerk.
  • Seite 18: Arbeiten Mit Tension Inspect 3

    4.3 Arbeiten mit TENSION INSPECT 3 - Mit einem Doppelklick auf das TENSION INSPECT 3 Icon das Programm starten. Das Progammfenster öffnet sich. 10 11 14 15 18 19 1 Schaltfläche SETUP Kapitel 4.3.1 2 Schaltfläche START/STOP Kapitel 4.3.2 3 Auswahlfeld SCALE Kapitel 4.3.4 4 Auswahlfeld...
  • Seite 19: Grundeinstellungen

    4.3 Arbeiten mit TENSION INSPECT 3 (Fort.) 15 Schaltfläche SAVE Kapitel 4.3.5 16 Anzeige TIMESHIFT Kapitel 4.3.4 17 Schaltfläche LOAD Kapitel 4.3.5 18 Anzeige STATISTICS DIAGRAMM Anzeige der Statistischen Werte, die aktuell im Diagramm dargestellt werden 19 Schaltfläche CLEAR ALL DATA Löscht alle Messwerte 20 Anzeige READINGS ON SCREEN Zum Einstellen der Anzahl im Diagramm...
  • Seite 20: Starten Und Stoppen Der Messwertanzeige

    4.3.2 Starten und Stoppen der Messwertanzeige Voraussetzung: - Die Schaltfläche CLEAR ALL DATA betätigen. Eventuell in der Anzeige TENSION angezeigte Messwerte werden gelöscht. Starten: - Mit der Schaltfläche START das Anzeigen der Messwerte aktivieren. Nach der Betätigung zeigt die Schaltfläche STOP an. Anzeige der Messwerte: Anzeige TENSION aktuelles Diagramm, sowie der obere Grenzwert...
  • Seite 21: Einstellungen Diagramm

    4.3.4 Einstellungen Diagramm SCALE Zum manuellen Einstellen des maximal im Diagramm ange- zeigten Messwertes. Die Y-Achse beginnt bei 0. AUTO Stimmt die Skalierung der Y-Achse auf die aktuell im Diagramm angezeigten Messwerte ab. RESET Schaltet die Skalierung der Y-Achse von AUTO auf SCALE READINGS ON SCREEN Zum Einstellen, der im Diagramm angezeigten Anzahl von (Timescale) Messwerten.
  • Seite 22: Speichern Und Laden Der Messwerte

    4.3.6 Speichern und Laden der Messwerte Speichern: - Durch Drücken der Schaltfläche SAVE können die statistischen Daten, sowie die einzelnen Messwerte einer Messreihe nach Beendigung der Messung als CSV-Datei gespeichert werden. Laden: - Die Schaltfläche LOAD betätigen und die gewünschte Datei öffnen. In Tension Inspect 3 werden die statistischen Werte der gespeicherten Messreihe, das Diagramm, sowie die statistischen Werte des Diagrammes angezeigt.
  • Seite 23: Reparaturen

    Missverständnissen, bitte das Gerät mit einer detaillierten Fehlerbeschrei- bung an uns zurückschicken. Bitte teilen Sie uns bei der Bestellung auch mit, ob Sie ein Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 benötigen. Reparaturadresse: HANS SCHMIDT & Co GmbH Schichtstr. 16 84478 Waldkraiburg Germany...
  • Seite 24: Seit 60 Jahren In Aller Welt

    Gewebespannungsmesser Dickenmesser Textilhärteprüfer und Shore-Härte-Prüfer Probenschneider Gewichtswaagen Textilfeuchtigkeitsmesser Leckprüfgerät Softometer Seit 60 Jahren in aller Welt Hans Schmidt & Co GmbH Postadresse: Telefon: e-mail: P. O. B. 1154 int. + 49 / (0)8638 / 9410-0 info@hans-schmidt.com 84464 Waldkraiburg Germany Fax: Lieferadresse: int.
