3.3. Sicherheitseingang
- Sicherheitsleiste 8k2, alternativ Fraba-OSE (Wahl über
Stecken Sie den Jumper je nach Anwendung wie in Abb. 2 gezeigt.
- Auswertung erfolgt über Controller und Hardware (2-Kanaligkeit).
- Überwachung durch Selbsttest vor jedem Motorlauf.
- Bei Position in einer Endlage kann bei betätigtem SE-Eingang nur
dann ein Start erfolgen, wenn der Vorendschalter betätigt ist.
- Bei betätigter SE-Leiste (vor Endlage ZU) ist der Funk gesperrt.
Ein Lauf ist nur im Totmann-Betrieb über die Eingänge AUF/ZU oder
die Folientastatur (RTS16-1) möglich.

3.4. Lichtschranke

- Einstellung der Funktion durch
- Überwachung durch Selbsttest vor jedem Motorlauf.
- Bei betätigter Lichtschranke ist ein Start über Funk gesperrt.
Eine Notsteuerung ist
Folientastatur (RTS16-1) möglich.
- Wenn der Eingang nicht benutzt wird, muss er "gebrückt" werden.

3.5. Vorendschalter

- Bei Betätigung des Sicherheitseingangs (SE) max. 2 s nach dem Vorendschalter erfolgt weiterhin
ein Zulauf bis in die Endlage (Laufzeit oder Abschaltung durch interne Endschalter).
Wird innerhalb von 2 s nach Betätigung des Vorendschalters der SE-Eingang nicht betätigt
(positive Testung), so erfolgt Freigabe od. Reversierung (siehe
- Wenn der Eingang nicht benutzt wird, muss er "gebrückt" werden.

3.6. NOTSTOP

(Kl. 14+15)
- Wenn der Eingang nicht benutzt wird, muss er "gebrückt" werden.

3.7. Funk

- Maximal 60 Sender / Tasten sind einlernbar.
- Funkfunktionen Impuls, Auf, Zu und Licht.
- Lichtbetätigung während Motorlauf: Licht geht direkt nach Lauf aus.
- Lichtausgang getrennt über Funk schaltbar, maximal 15 Min.

4.0. Bedeutung der Leuchtdioden

Funktion

SE / LS
Funk
Auf
Zu
Eine Laufrichtungsänderung,
die durch kurzes Betätigen der
SE-Leiste o. der Lichtschranke
ausgelöst wurde, wird zur
besseren Darstellung für 5 s
über LED 2 angezeigt.
(Kl. 10-12)
(Kl. 12+13)
DIP-Schalter S6/S7
im Totmann-Betrieb über die Eingänge AUF/ZU oder die
(Kl. 19+20)
LED1 - Betrieb (Netz) und Funktionsanzeige:
(grün)
LED2 - SE / LS-Eingang betätigt:
(rot)
LED3 - Funk betätigt, Anzeige Lern- Löschmodus
(rot)
LED4 - Auflauf ist angesteuert (Auf-Relais angesteuert)
(gelb)
LED5 - Zulauf ist angesteuert (Zu-Relais angesteuert)
gelb)
(

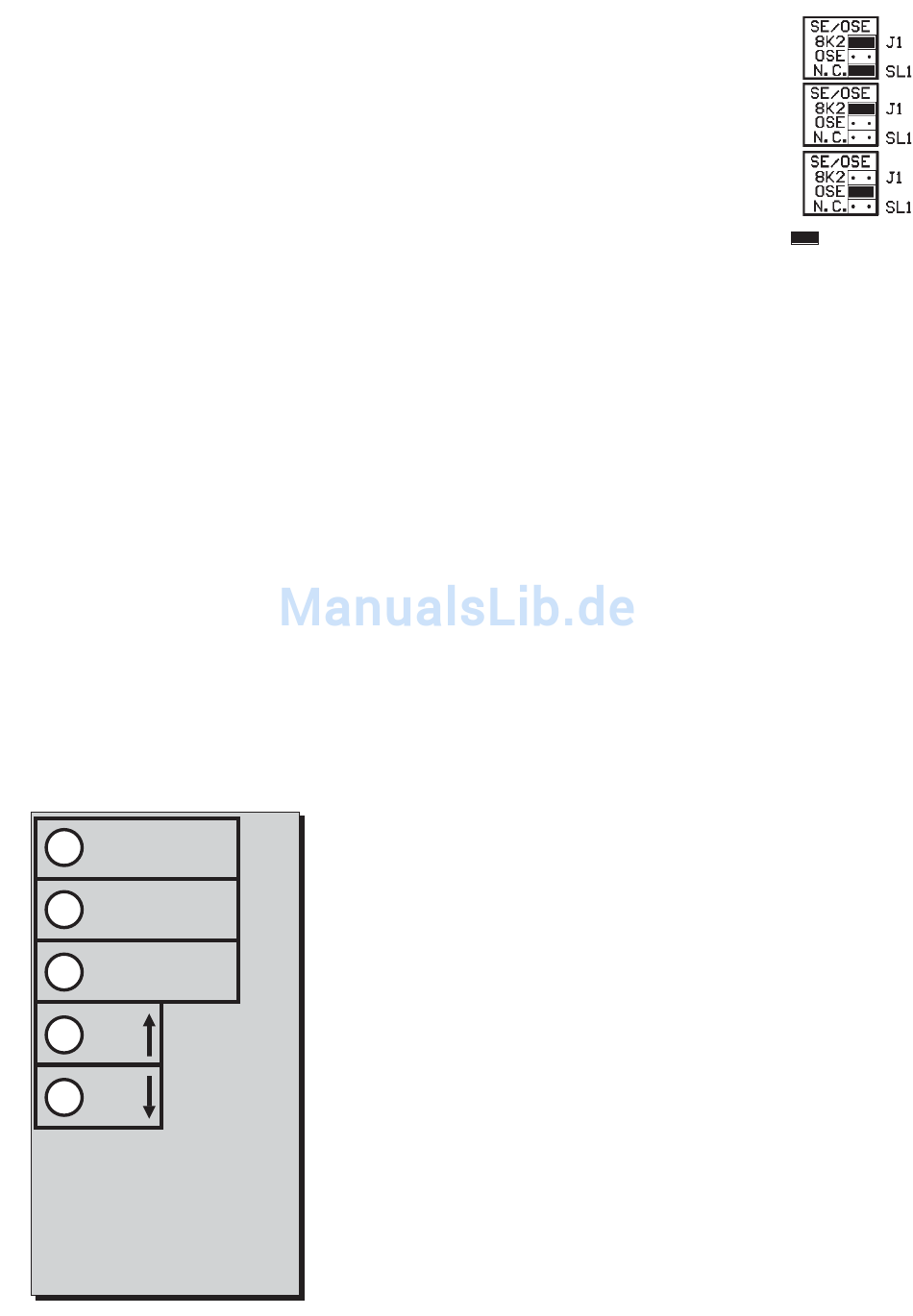

Abb. 3
Jumper SL1
.
Schnelles Blinken: Vorwarnzeit Schließautomatik
1 x Blinken / Pause...
2 x Blinken / Pause... Auf + Zu ist betätigt (
3 x Blinken / Pause...
4 x Blinken / Pause... Verriegelung durch Selbsttest
1 x Blinken / Pause... SE ist betätigt
2 x Blinken / Pause... LS ist betätigt
3 x Blinken / Pause... SE + LS ist betätigt
Schnelles Blinken: Funklöschung läuft
Dauernd an: Gültiges Funksignal liegt an
1 x Blinken / Pause... Lernmodus IMPULS
2 x Blinken / Pause... Lernmodus AUF
3 x Blinken / Pause... Lernmodus ZU
4 x Blinken / Pause... Lernmodus LICHT
5
Betrieb ohne
).
Sicherheitsleiste
----------------------
8K2
angeschlossen
---------------------
Fraba OSE
oder ähnliche
Abb. 2
DIP-Schalter S6/S7
NOTSTOP ist betätigt
NOTSTOP und Auf + Zu ist betätigt
= Jumper
gesteckt
).
NOTSTOP )
