2.0. Die Rolltorsteuerung RTS16

9

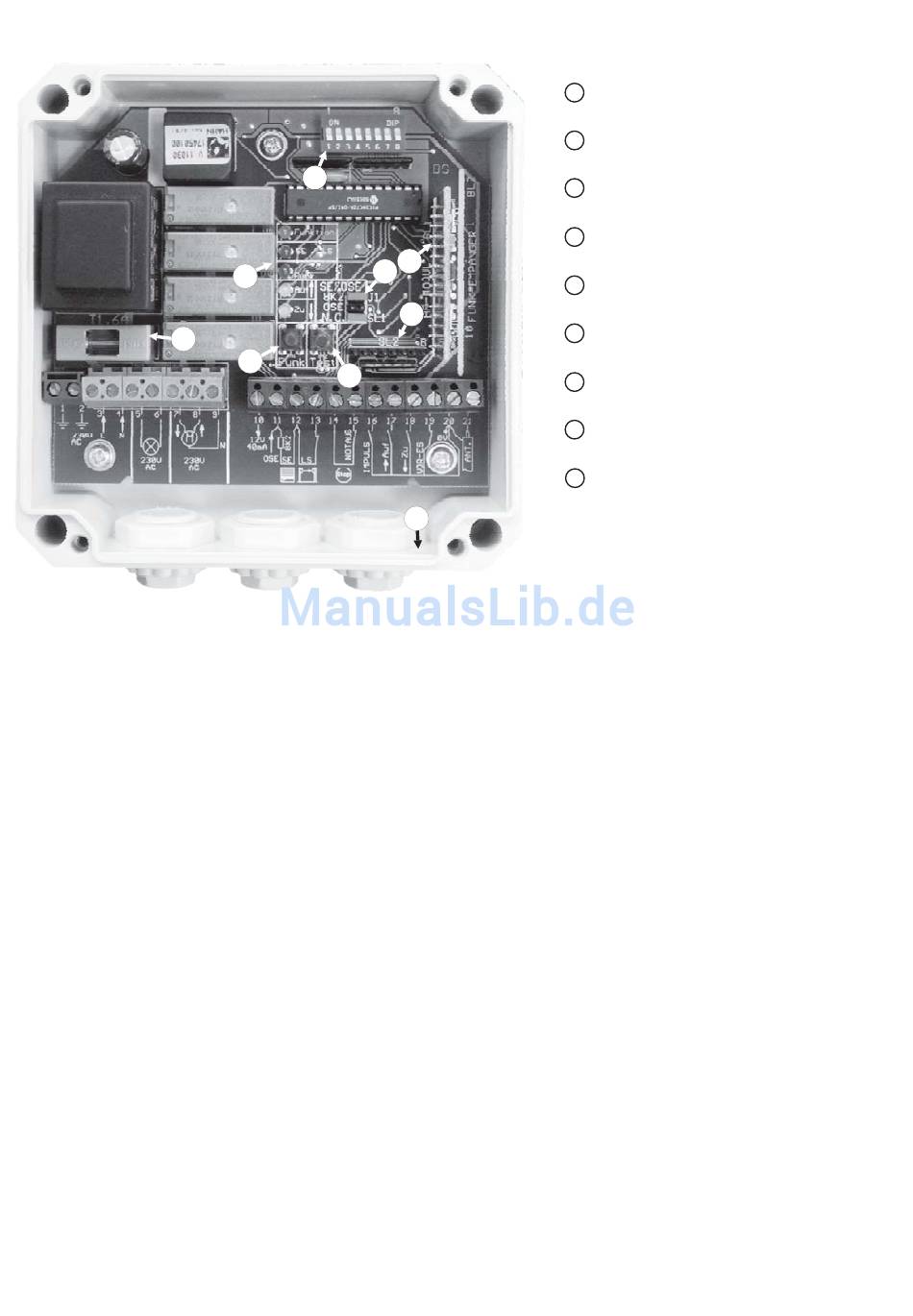

Abb. 1
2.1. Einsatzmöglichkeiten
Die RTS16 ist eine 230 V AC Motorsteuerung für 230 V AC Rohrmotore mit integrierten Endschaltern.
Typische Anwendung zur Steuerung per Funk von z. B. Rolltoren, Rolladen, Markisen, Vorhängen usw.
Betrieb anderer 230 V AC Antriebe ohne Endschalter über Laufzeitabschaltung ist möglich.
3.0. Funktionen RTS16
- Nach NOTSTOP oder betätigter STOP-Taste auf der Folientastatur erfolgt mit dem nächsten
Impuls-Befehl Lauf in Gegenrichtung.
- Nach NOTSTOP ist die Schließautomatik gesperrt, bis ein IMPULS-, AUF- oder ZU- Befehl
gegeben wurde.
- Gleichzeitige Betätigung des AUF- und ZU- Eingangs wird als NOTSTOP interpretiert.
- Während des Laufs hat AUF / ZU nur Stop-Wirkung (Panik-Funktion).
- Ca. 10 s vor dem automatischem Zulauf erfolgt Lichtansteuerung zur Vorwarnung
(unabhängig von S4/S5).
- AUF hat in Endlage Auf, ZU in Endlage Zu
- AUF- oder ZU-Befehl kürzer als 1,5 s: Wahlweise (über S8) Tipbetrieb möglich, d.h. bei Rücknahme
des Befehls stoppt der Antrieb wieder (Lamellenverstellung).
- Anzahl der Betätigungen (Auflauf) wird für Service-Zwecke gespeichert.

3.1. Selbsttest

- Alle 4 Stunden im Ruhebetrieb erfolgt ein selbsttätiger RESET mit Selbsttest der Steuerung.
- Selbsttest von LS- und SE-Eingang, Speicher und Sicherheitsschaltung.
- Nach zweimaligem Feststellen eines Fehlers erfolgt die Verriegelung der Steuerung.
- Aufhebung der Verriegelung erfolgt durch erneuten Selbsttest, nach Netz-Unterbrechung, mit
einem IMPULS-, AUF-, ZU- od. Funkbefehl vorausgesetzt, dass kein Fehler mehr auftritt.
3

.2. Stromauswertung

- Überwachung des Motors mit integrierten Endschaltern durch Strommessung.
- Interne Zustandsweiterschaltung erfolgt 0,5 s nach Abschaltung des Motors durch interne Endschalter.
1
2
3
8
4
6
7
5
keine
1 Dip-Schalter
siehe Seite 6+7
2
Steckplatz Funkmodul
siehe Seite 11, 15.0.
3
SL1
Sicherheitsleiste 8K2
4
SL2
Folientastatur im Deckel
5 Antennenbohrung
für eine Wurfantenne.
6 Funk Taster
siehe Seite 7, 6.0.
Test Taster
7
siehe Seite 7, 6.0.
8 LED´s 1...5
siehe Seite 5, 4.0.
Netzsicherung
9
T 1,6 A 5x20 mm
startende Wirkung!
4
Auswahl: Fraba-OSE o.
Anschluss für optionale
