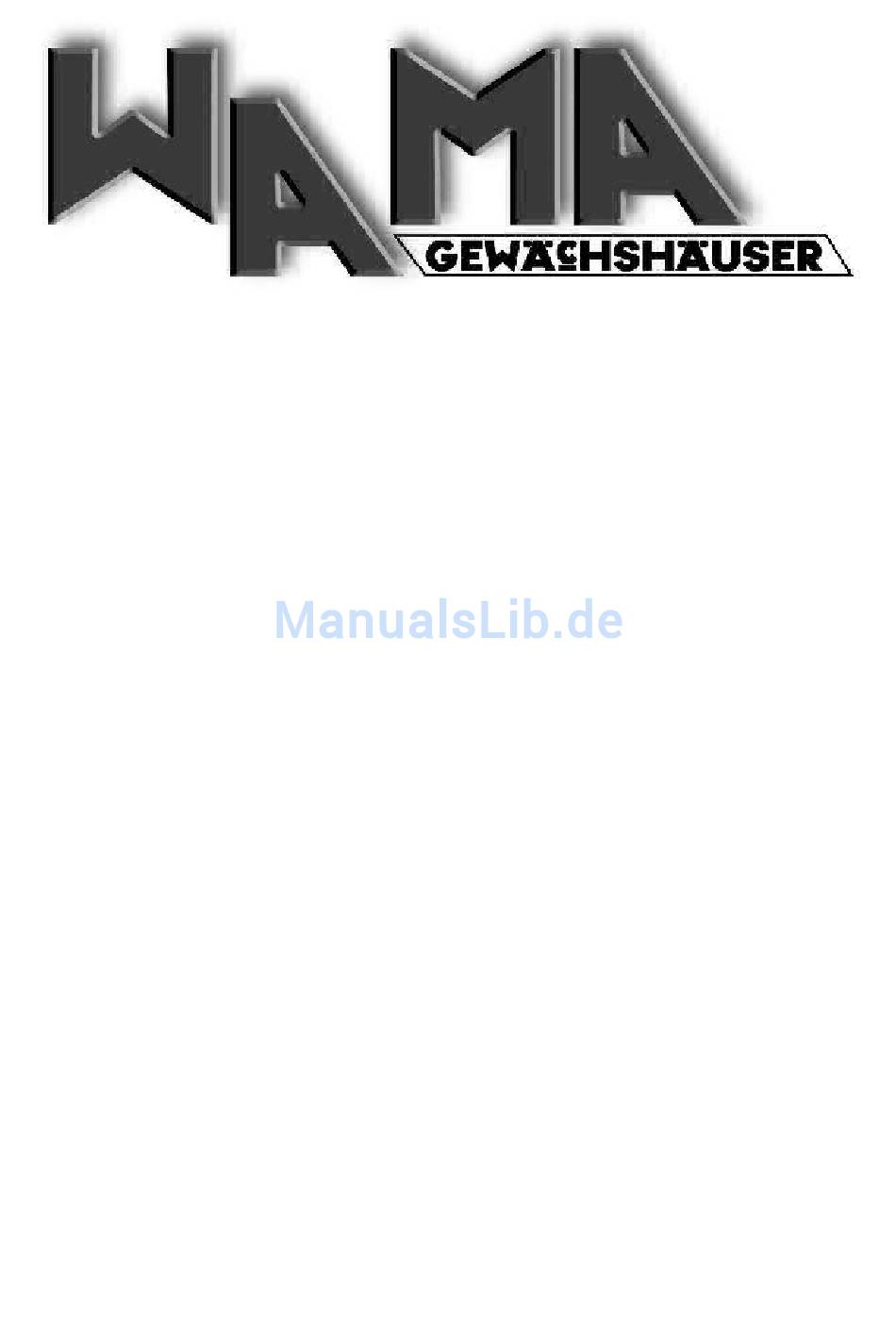

- Seite 1 Montageanleitung WAMA PH-A 13 bis 18 Bausatz - Gewächshaus Pflanzenhaus WAMA Walter Mauden Hollertszug 27 57562 Herdorf Tel. 02744/704 Fax. 02744/6719 www.wamadirekt.de info@wamadirekt.de Version 20171...
- Seite 2 Liebe Gartenfreunde! Wir freuen uns, dass Sie sich zum Kauf eines WAMA-Gewächshauses entschieden haben. Wir wünschen Ihnen viel Freude und gärtnerischen Erfolg mit Ihrem neuen Gewächshaus. Benötigtes Werkzeug: Wasserwaage Schraubenschlüssel 10mm, 8mm Schraubendreher Kreuzschlitz oder Bit Größe PH 2 Torx Schraubendreher oder Bit Größe TX20 Innensechskant (Inbus) Schlüssel 4mm...
- Seite 3 Beide Diagonalen müssen gleich lang sein. Abmessungen Gewächshaus und Streifenfundament: Gewächshaus Fundament Breite Länge Breite Länge Außen Außen Außen min. Außen min. PH -A 13 81cm 196cm 82cm 198cm PH -A 14 81cm 258cm 82cm 260cm PH -A 15 81cm 320cm 82cm 322cm...
- Seite 4 Montage der Gewächshauswände In den Kartons mit Aluprofilen sind die Profile für jede Gewächshauswand einzeln gepackt. Paket 1 = Linke Giebelwand, Paket 2 = Rechte Giebelwand, Paket 3 = Seitenwand, Paket 5 = Dach . Außerdem die Profile für die Türen und Fenster Entnehmen Sie bitte immer nur das Paket mit den Profilen der Wand, die Sie montieren wollen, dass erleichtert die Übersicht.
- Seite 5 Abb. 1 Abb. 1.1 Abb. 1.2 Abb. 1.4 Abb. 1.5 Seite 5...
- Seite 6 Seitenwand Je nach Modell sind ist das Gewächshaus mit einer oder mehreren Türen als Einzel- oder Doppeltür ausgestattet. Die genaue Ausstattung Ihres Gewächshaus entnehmen Sie bitte den nachfolgenden Skizzen Abb. 2: Die Anordnung der Aluprofile entnehmen Sie bitte der Abbildung 3 1.
- Seite 7 Abb. 3 Seite 7...
- Seite 8 Montage der Fenster Die Bauteile für je ein Fenster sind in einem Folienbeutel verpackt, die Anordnung der Teile erfolgt wie in der Abbildung 8. 1. Der Fensteraufsteller Nr. 740 wird mit dem Halter Nr. 741 und den beiden Schrauben M5 x 10 und M5 x 20 am unteren Fensterprofil Nr. 720 befestigt. Am unteren Ende des Fensteraufstellers wird die Kunststoffkappe aufgesteckt.
- Seite 9 Fenster Abb. 8 Seite 9...
- Seite 10 Obere Türhälfte: Die Anordnung der Profile ergibt sich aus Abb. 9. 1. Zuerst wird ein Türquerprofil Nr. 609 mit dem Türholm Nr. 603 mit 2 Inbusschrauben 4,8 x 60 verschraubt. Die Schrauben vorher unbedingt einölen! 2. Jetzt wird die Stegplatte eingeschoben. Vorher wird "Oben" und "Unten", also auf den offenen Seiten der Stegplatten das Aluklebeband aufgeklebt.( siehe Seite 26 Punkt 1 und Seite 27 Abb.
- Seite 11 Abb. 9 Seite 11...
- Seite 12 Abb. 10 Seite 12...
- Seite 13 Abb.11 Seite 13...
- Seite 14 Verbinden der Giebel und Seitenwände Für diesen Aufbauschritt benötigen Sie einen Helfer. 1. Eine Giebelwand wird auf das Fundament gestellt , von einem Helfer festgehalten und eine Seitenwand dazu gestellt. 2. Die untere Schraube an diagonalen Strebe der Seitenwand Nr.33 wird an der Grundschiene gelöst, und dann zusammen mit der Grundschiene Nr.
- Seite 15 Aufbau Dach Der Dachfirst Nr.50 wird ähnlich der Dachrinne Nr.32 an den Giebelwänden montiert. (Abb.11.1; 11.4) Wird ein Dachfenster in einem der äußeren Felder eingebaut (siehe Übersicht Seite 19, Abb. 14), dann muss in den Giebelsparren (Nr. 15-25) vorher eine schraube M6 x 12 zur späteren Befestigung der Fensterbank eingesetzt werden.
- Seite 16 Dachfenster Einbau In jedem zweiten Feld im Dach wird ein Dachfenster eingesetzt. Dazu muss zwischen den Dachsparren eine Fensterbank Nr. 730 eingebaut werden. Nun werden die bereits vormontierten Dachfenster in die Scharniernut am First eingeschoben ( Abb. 15.1, 15.2, 15.3) und nach Abb. 16 positioniert. Zur Erleichterung kann das Fenster in dem Bereich, der in den Dachfirst eingeschoben wird, leicht eingeölt oder eingefettet werden.
- Seite 17 Befestigung Wichtig ist das die Hauswand, an der das Gewächshaus angelehnt ist, und das Fundament im rechten Winkel zueinander stehen. Vor dem Befestigen sollte auch kontrolliert werden, das die Giebelwände zueinander parallel und zur Seitenwand rechtwinklig stehen. Hilfreich ist dazu in die verschiedenen Verglasungsfelder im Dach und den Seiten- und Giebelwänden probeweise die Verglasung einzulegen, und den genauen Sitz an First , Dachrinne, Grundschiene usw.
- Seite 18 Ergänzung zur Montageanleitung Neuer Basisrahmen ab Modelljahr 2017. Sehr geehrter WAMA Kunde. Wenn sie zur Befestigung Ihres Gewächshauses einen Basisrahmen dazu bestellt haben, wird ab Modelljahr 2017 unser verbesserter Basisrahmen mitgeliefert. Dieser Basisrahmen wir nicht zusätzlich zur Grundschiene am Gewächshaus montiert, sondern ersetzt die Grundschiene komplett.
- Seite 19 Befestigung der Gewächshauswände auf dem Fundament mit Basisrahmen Vor dem Verbinden der Giebel- und Seitenwände müssen die Schrauben M6 x 12 für die Montage der Befestigungswinkel in die Profilnut am Basisrahmenprofil eingesetzt werden. Im Bereich der Seitenwände empfiehlt sich die Positionierung der Befestigungswinkel mittig in jedem Verglasungsfeld.
- Seite 20 Fallrohre, Endkappen Achtung! Die Endkappen müssen vor dem Einbau der Verglasung montiert werden! Am First wird rechts und links die Abdeckplatte angeschraubt. (Abb. 18) Auf die Enden der Dachrinne werden die 2 Ablaufkappen mit etwas „Klebt und Dichtet“ aus den mitgelieferten Kartuschen aufgesetzt. An den Ablaufkappen wird vorher der innere „Deckel“...
- Seite 21 Tür Einbau Die beiden Türhälften werden in die Scharniere eingehängt. Mit dem Riegel Nr. 618 können beide Türhälften miteinander verbunden werden. Der Türfeststeller wird wie in Abb. 23 dargestellt befestigt. Zum Anbringen des Haltewinkels an der Dachrinne müssen zwei Löcher 5,5mm gebohrt werden.
-
Seite 22: Verglasung Mit Stegplatten 10 Und 16Mm
Verglasung mit Stegplatten 10 und 16mm Vor dem Verglasen Endkappen und Fallrohre montieren! (Seite 24) Hinweis: Die Sonnenseite (UV-Beschichtung) aller Stegplatten (beschriftete Schutzfolie) wird immer nach außen verlegt. Um die Seiten nicht zu verwechseln, lösen Sie die beschriftete Schutzfolie nur an den Seiten der Platten und schieben sie etwas zurück. - Seite 23 Abb. 26 Abb. 27 Hinweis! Bei kalter Witterung sollten die Kunststoffprofile vor der Montage einige Zeit im Warmen gelagert (25°C-30°C) werden und erst unmittelbar vor der Montage nach draußen gebracht werden. Seite 23...
-
Seite 24: Anhang
Anhang Montage der automatischen Fensteröffner „Univent“ Da aus der zum Univent Fensteröffner gehörenden Montageanleitung die Montage speziell in unseren WAMA Gewächshäusern nicht eindeutig hervorgeht, sollten Sie den Fensteröffner zunächst wie in der mitgelieferten Montageanleitung beschrieben zusammenbauen. Für die Befestigung des Fensteröffners in Ihrem Gewächshaus orientieren Sie sich bitte an den untenstehenden Fotos.
