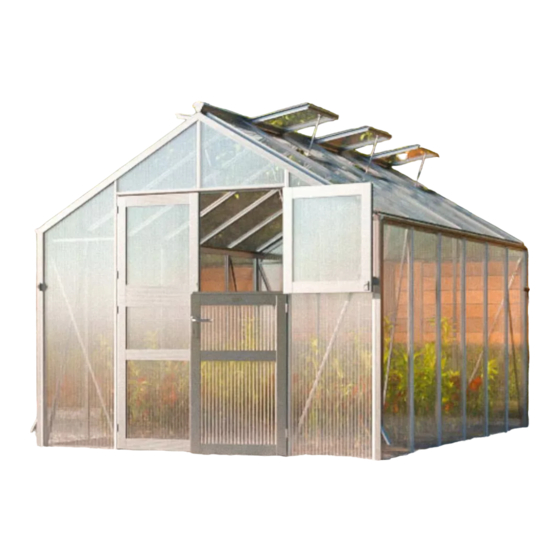

- Seite 1 Montageanleitung Gewächshaus WAMA MIDI SERIE Teilmontage / Teilmontage Light WAMA Walter Mauden Hollertszug 27 57562 Herdorf Tel. 02744/704 Fax. 02744/6719 www.wamadirekt.de info@wamadirekt.de Version 2013/1...
-
Seite 2: Seitenwände Vormontiert
Liebe Gartenfreunde! Wir freuen uns, dass Sie sich zum Kauf eines WAMA-Gewächshauses entschieden haben. Wir wünschen Ihnen viel Freude und gärtnerischen Erfolg mit Ihrem neuen Gewächshaus. Für den Aufbau benötigen Sie folgendes Werkzeug: Wasserwaage Schraubenschlüssel 10mm Schraubendreher Kreuzschlitz Größe PH 2... - Seite 3 Länge Breite Breite Länge Länge Innen Außen Innen Außen Innen Außen Innen Außen max. min. max. min. MIDI 30 247cm 255cm 188cm 196cm 237cm 257cm 178cm 198cm MIDI 40 247cm 255cm 250cm 258cm 237cm 257cm 240cm 260cm MIDI 50 247cm...
- Seite 4 Verbinden der Giebel und Seitenwände Für diesen Aufbauschritt benötigen Sie einen Helfer. Die Rückwand wird auf das Fundament gestellt und von einem Helfer festgehalten. Dann stellt man eine Seitenwand dazu. Die Schraube an der diagonalen Strebe der Seitenwand Nr.33 wird von der Grundschiene Nr. 30 gelöst und dann wird die Seitenwand wie in Abb.
- Seite 5 Aufbau Dach: Der Dachfirst Nr.50 wird ähnlich der Dachrinne Nr.32 an den Giebelwänden montiert. Bei den Modellen Midi 100 und 120 wird der First aus 2 Teilen zusammengesetzt, und muss während des Aufbaus in der Mitte unterstützt werden. Abb. 2 Die Dachsparren Nr.
- Seite 6 Abb. 3 Seite 6...
- Seite 7 Abb. 4.1 Sicht von oben MIDI 30 MIDI 60 Dach- Dach- Dach- fenster fenster fenster Dach- Dach- Dach- fenster fenster fenster MIDI 40 MIDI 50 Dach- Dach- Dach- fenster fenster fenster Dach- Dach- Dach- fenster fenster fenster Seite 7...
- Seite 8 Abb. 4.2 Sicht von oben Seite 8...
- Seite 9 Mittelunterstützung Modelle Midi 80 bis Midi 120 In der Mitte des Daches werden anstelle der Dachsparren Nr. 51 zwei verstärkte Dachsparren Nr. 55 und Nr. 56 eingebaut. die Einbauposition und Lage ist genau wie bei verstärkten Seitenwandstreben Nr. 34. Außerdem werden die beiden T-Profile Nr. 35 als Stützen und das T-Profil Nr. 54 als Querverstrebung eingebaut.
- Seite 10 Montage der Fensteraufsteller Der Fensteraufsteller Nr. 740 wird mit dem Halter Nr. 741 und den beiden Schrauben M5 x 10 und M5 x 20 am unteren Fensterprofil Nr. 720 befestigt. Am unteren Ende des Fensteraufstellers wird die Kunststoffkappe aufgesteckt. Soll an dem Fenster ein automatischer Fensteröffner (z.B. Univent) montiert werden, dann entfällt dieser Bauabschnitt komplett.
- Seite 11 Nun werden die bereits vormontierten Dachfenster in die Scharniernut am First eingeschoben (Abb. 7.1-7.2) und nach Abb. 4.1 bzw. 4.2 positioniert. Zur Erleichterung kann das Fenster in dem Bereich, der in den Dachfirst eingeschoben wird, leicht eingeölt oder eingefettet werden. Dann wird je Fenster eine Fensterbank Nr.
- Seite 12 Fallrohre, Endkappen Auf die Enden der Dachrinne werden die 4 Ablaufkappen mit etwas „Klebt und Dichtet“ aus den mitgelieferten Kartuschen aufgesetzt. An zwei Ablaufkappen wird vorher der innere „Deckel“ heraus gebrochen. Diese Beiden werden zum Anbringen der Fallrohre benutzt. Achtung, eine „RECHTE“ und eine „LINKE“ Ablaufkappe verwenden! Die Fallrohre können zum unterstellen einer Regentonne beliebig gekürzt werden.
- Seite 13 Tür Der Türgriff und der Schließzylinder werden in die untere Türhälfte eingebaut. Der Türfeststeller wird wie in Bild 9 dargestellt befestigt. Zum Anbringen des Haltewinkels müssen im Eckpfosten rechts neben der Tür zwei Löcher 5,5mm gebohrt werden. Der Haltewinkel kann dabei als Bohrschablone verwendet werden. Dabei muss, wie im Bild gezeigt, ein Abstand von ca.
-
Seite 14: Verglasung Mit Stegplatten 10 Und 16Mm
Verglasung mit Stegplatten 10 und 16mm Hinweis: Die Sonnenseite (UV-Beschichtung) aller Stegplatten (beschriftete Schutzfolie) wird immer nach außen verlegt. Um die Seiten nicht zu verwechseln, lösen Sie die beschriftete Schutzfolie nur an den Seiten der Platten und schieben sie etwas zurück. Die komplette Entfernung der Schutzfolie erfolgt dann nach dem Einsetzen der Stegplatten. - Seite 15 Abb. 10 Abb. 11 Hinweis! Bei kalter Witterung sollten die Kunststoffprofile vor der Montage einige Zeit im Warmen gelagert (25°C-30°C) werden und erst unmittelbar vor der Montage nach draußen gebracht werden. Seite 15...
- Seite 16 Befestigungswinkel angeschraubt und das Gewächshaus mit Schrauben min. 5x50 und Dübeln min. 6mm befestigt. Abb. 12 Die Befestigung auf einem Alufundament oder Basisrahmen erfolgt wie in den dazugehörigen Montageanleitungen beschrieben. Das WAMA Team wünscht ihnen einen guten Ernte-Ertrag! Seite 16...
-
Seite 17: Anhang
Gewächshäusern und Frühbeeten angebaut werden. Er ist, wie der Name schon sagt universell einsetzbar. Da aus der zum Univent Fensteröffner gehörenden Montageanleitung die Montage speziell in unseren WAMA Gewächshäusern nicht eindeutig hervorgeht, sollten Sie den Fensteröffner zunächst wie in der mitgelieferten Montageanleitung beschrieben zusammenbauen.
