Montageanleitung

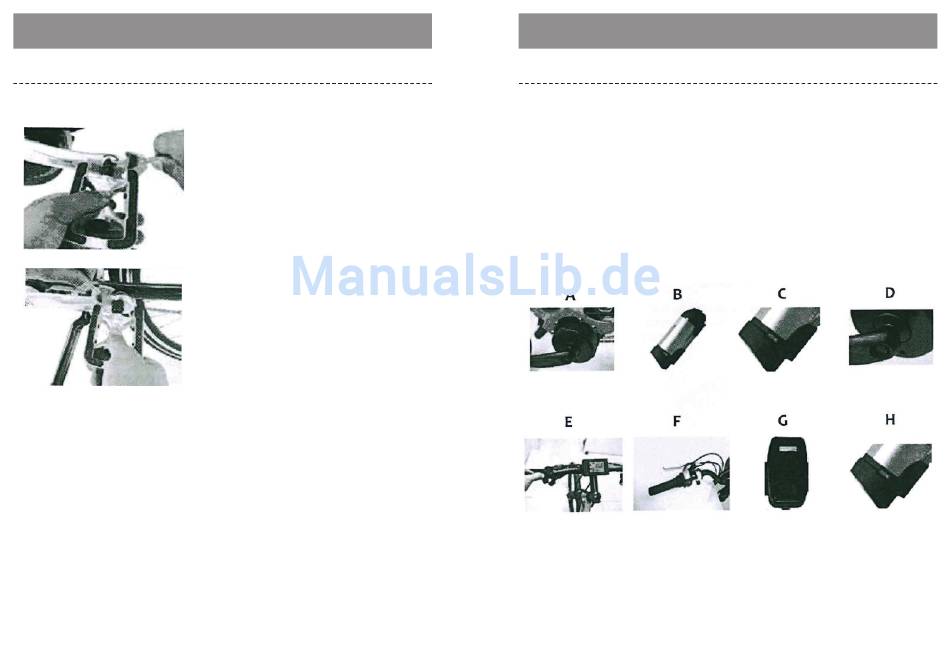

3. MOnTAGE DER PEDALE
Die Pedale sind für die Seiten jeweils links mit dem Buchstaben „L" und rechts mit dem Buchsta-
ben „R" gekennzeichnet.
Montieren Sie die Pedale per Hand und ziehen Sie sie
dann mit einem Schraubenschlüssel fest.
Rechts: Bringen Sie die mit „R" gekennzeichnete Pedale
an und ziehen Sie diese im uhrzeigersinn fest.
Links: Bringen Sie die mit „L" gekennzeichnete Pedale an
und ziehen Sie diese im uhrzeigersinn fest.
Empfehlung: Ziehen Sie die Schrauben gut fest, aber nicht
zu stark.
8
Betriebsanleitung
EInFÜHRunG
Die Technologie der Antriebsunterstützung ist in der Lage, die Trittfrequenz des Pedalantriebs
zu erkennen und generiert daraufhin die geeignete Energieleistung. Beim Treten auf die Pedale
wird der Motor aktiviert. Ein leichter Pedalantrieb reicht also aus, um den Motor zu starten.
Für den Antrieb ist der Motor zuständig, der sich an der hinteren nabe befindet (Abb. A) und
dabei die Energie des Akkus verbraucht (Abb. B).
Der Akkuverbrauch wird vom Steuergerät (Abb. C) reguliert. Der Geschwindigkeitssensor
befindet sich auf dem Zahnkranz (Abb. D). Die Bedieneinheit mit Display befindet sich auf dem
Lenker (Abb. E).
Der Energiezufuhr zum Motor kann über den Bremshebel unterbrochen werden (Abb. F).
Der Energiezufuhr zum Motor kann über die Bedienungstaste MODE auf der Bedieneinheit
unterbrochen werden (Abb. G).
Die Energiezufuhr zum Motor kann über die Taste auf dem Akku unterbrochen werden (Abb. G).
