Verwandte Anleitungen für Medion LIFETEC MD 16179
Inhaltszusammenfassung für Medion LIFETEC MD 16179

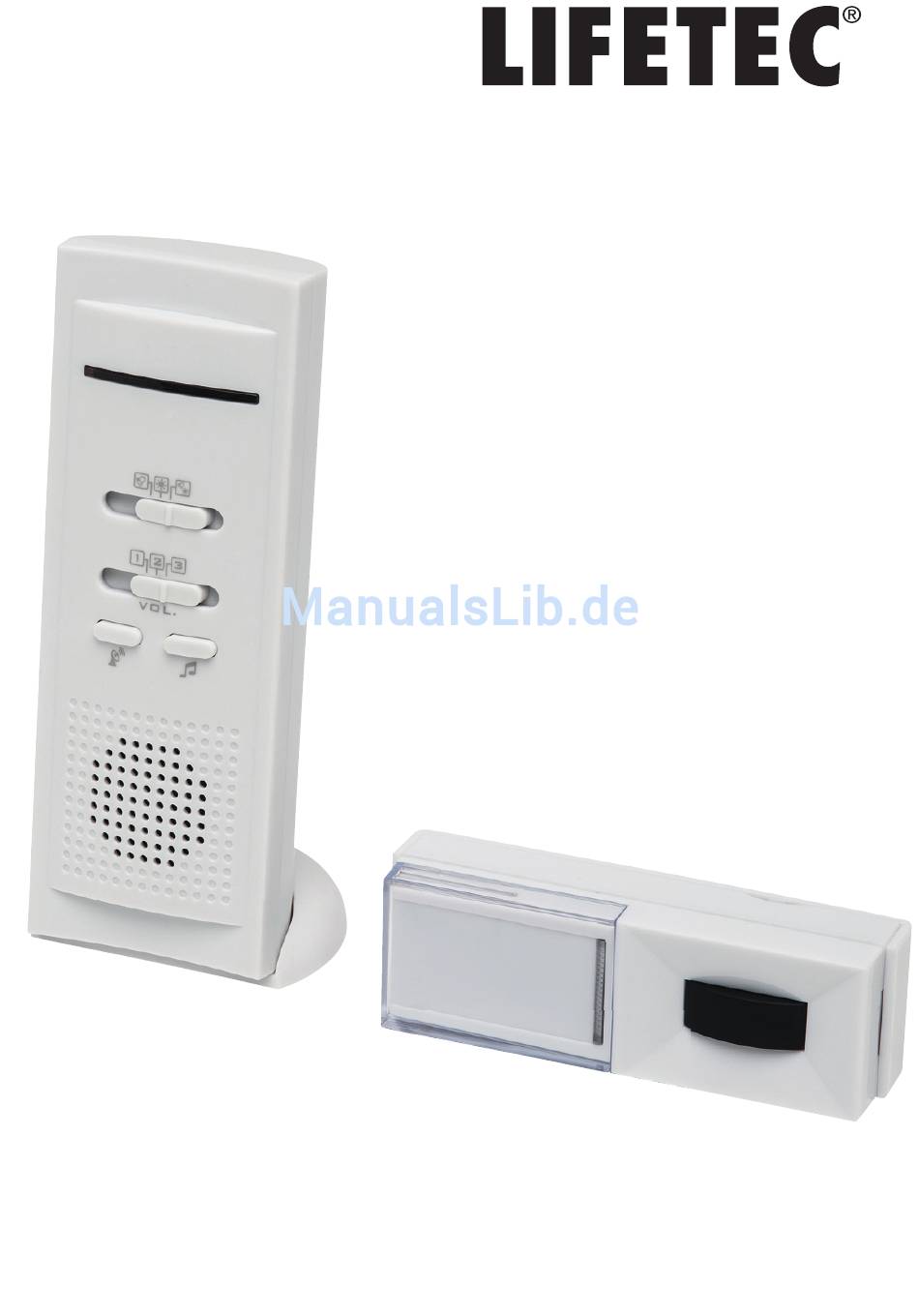

- Seite 1 Bedienungsanleitung Funk-Türklingel MEDION LIFETEC ® ® MD 16179...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ............3 1.1. Bedienungsanleitung lesen und aufbewahren ............4 1.2. In dieser Anleitung verwendete Symbole und Signalwörter ..........5 1.3. Bestimmungsgemäßer Gebrauch ....6 Sicherheitshinweise ..........7 2.1. Allgemeines ............7 2.2. Batteriehinweise ........... 8 2.3. Umgebungsbedingungen Sender ....11 2.4. - Seite 3 Reinigung ............24 Entsorgung ............25 Technische Daten ..........26 Konformitätsinformation ........27 Impressum ............28 2 von 28...
-
Seite 4: Lieferumfang
1. Lieferumfang Entfernen Sie sämtliches Verpackungsmaterial. GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verpa- ckungsfolien! − Halten Sie daher die Verpackungsfolien von Kindern fern. Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhal- ten: •... -
Seite 5: Bedienungsanleitung Lesen Und Aufbewahren
1.1. Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu dieser Funktürklingel. Sie enthält wichtige Informatio- nen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesonde- re die Sicherheitshinweise, sorgfältig durch, be- vor Sie die Funktürklingel einsetzen. Die Nicht- beachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden am Gerät führen. -
Seite 6: In Dieser Anleitung Verwendete Symbole Und Signalwörter
1.2. In dieser Anleitung verwendete Symbole und Signalwörter GEFAHR! Dieses Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. WARNUNG! Dieses Signalwort bezeichnet eine Gefährdung mit ei- nem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge ha- ben kann. -
Seite 7: Bestimmungsgemäßer Gebrauch
HINWEIS! Dieses Signalwort warnt vor möglichen Sachschäden oder gibt Ihnen nützliche Zusatzinformationen zum Zu- sammenbau oder zum Betrieb. Konformitätserklärung (siehe Kapitel „Konformitätserklä- rung“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien. 1.3. Bestimmungsgemäßer Gebrauch Ihre Funk-Türklingel ist dazu bestimmt, bei Betätigung des Klingelknopfes am Sender ein akustisches und/oder optisches Signal zum Empfänger zu senden. -
Seite 8: Sicherheitshinweise
und kann zu Personen- oder Sachschäden führen. Nutzen Sie das Gerät nicht unter extremen Umge- bungsbedingungen. 2. Sicherheitshinweise 2.1. Allgemeines WARNUNG! Verletzungsgefahr durch unsachgemäße Behandlung. − Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,... -
Seite 9: Batteriehinweise
Gerät vornehmen oder versu- chen, ein Geräteteil selbst zu öffnen und/ oder zu reparieren. − Wenden Sie sich im Störungsfall an das Medion Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdun- gen zu vermeiden. 2.2. Batteriehinweise WARNUNG! Verletzungsgefahr durch unsachgemä-... - Seite 10 − Batterien von Kindern fernhalten. − Sollten Batterien versehentlich verschluckt werden, sofort einen Arzt hinzuziehen. − Nicht aufladbare Batterien niemals aufla- den. Explosionsgefahr! − Batterien und Anschlussklemmen des Geräts niemals kurzschließen. − Batterien niemals übermäßiger Wärme durch Sonnenschein, Feuer oder derglei- chen aussetzen.
- Seite 11 VORSICHT! Explosionsgefahr durch unsachgemäßen Austausch der Batterien! − Niemals die Polarität vertauschen. − Darauf achten, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurz- schlüsse zu vermeiden. − Keine neuen und alten Batterien oder Bat- terien unterschiedlichen Typs vermischen. Dies könnte zu Fehlfunktionen am Gerät führen.
-
Seite 12: Umgebungsbedingungen Sender
2.3. Umgebungsbedingungen Sender HINWEIS! Eingeschränkte Reichweite durch Störein- flüsse in der Umgebung! − Die Reichweite des Senders beträgt unter optimalen Bedingungen 100 m. Diese kann durch bauliche Bedingungen einge- schränkt sein. − Störquellen für den Sender können u. a. sein: Die Montage auf oder an Metalltei- len, Stahlbeton, Hochfrequenzstörungen aller Art, Geräte mit benachbarten Fre- quenzen, schlecht abgeschirmte Compu-... -
Seite 13: Umgebungsbedingungen Empfänger
2.4. Umgebungsbedingungen Empfänger GEFAHR! Möglicher Geräteschaden durch ungüns- tige Umgebungsbedingungen! − Den Empfänger der Funkklingel vor Feuchtigkeit und Hitze schützen. − Den Empfänger nicht in Bereichen mit unzulänglicher Belüftung (z. B. zwischen Regalen oder dorthin, wo Vorhänge oder Möbel die Belüftungsöffnungen verde- cken) ablegen oder anbringen. -
Seite 14: Geräteteile
3. Geräteteile Empfänger 13 von 28... - Seite 15 Sender 14 von 28...
- Seite 16 Signalauswahlregler Lautstärkeregler Sender-Taste Klingelton-Auswahl-Taste Halterungsöse Batteriefach Standfuß Batteriefachdeckel LED-Anzeige Lautsprecher Klingeltaste Namensschild Einrastfugen für die Wandhalterung Batteriefachdeckel Reset Taste Batteriefach Wandhalterungsklammern Ösen der Wandhalterung Wandhalterung 15 von 28...
-
Seite 17: Erstinbetriebnahme
4. Erstinbetriebnahme 4.1. Batterien einlegen Sender Der Sender benötigt eine 3-V-Batterie, Größe CR2032. 1. Lösen Sie die Wandhalterungsklammern , um die Wandhalterung abzunehmen. Der Sender ist spritzwassergeschützt und der Batteriefach- deckel sitzt fest auf dem Batteriefach 2. Greifen Sie den Batteriefachdeckel an beiden La- schen und ziehen Sie ihn ab. -
Seite 18: Synchronisiation Von Sender Und Empfänger
Empfänger Der Empfänger benötigt 2 x 1,5 V Batterien, Typ AA/ LR6/R6 (Active Energy). 1. Nehmen Sie den Batteriefachdeckel 2. Setzen Sie die beiden Batterien ein. Beachten Sie die Polarität! Der Minuspol liegt jeweils an der Feder an. 3. Setzen Sie den Batteriefachdeckel wieder auf. -
Seite 19: Klingelton Und Lautstärke
4.3. Klingelton und Lautstärke Am Empfänger können Sie den Klingelton und die Laut- stärke einstellen und jederzeit ändern. 1. Wählen Sie durch wiederholtes Drücken der Klingel- tontaste einen von 16 Klingeltönen bzw. Melodi- 2. Stellen Sie mit dem Lautstärkeregler die Lautstär- ke ein: 1 = niedrig;... -
Seite 20: Aufstellung Und Montage
5. Aufstellung und Montage 5.1. Empfänger montieren GEFAHR! Gefahr des elektrischen Schlags! Es besteht Stromschlaggefahr beim Bohren von Löchern in eine Wand. − Achten Sie beim Bohren darauf, keine verdeckten Elektro- oder Installationslei- tungen zu beschädigen. 1. Wählen Sie zur Montage der Geräte einen geeigneten Ort. -
Seite 21: Empfänger Aufstellen
5.2. Empfänger aufstellen Der Geräteboden ist so ausgeformt, dass Sie ihn in den Standfuß stecken und das Gerät auch aufstellen kön- nen. Wählen Sie hierzu eine waagerechte, rutschfeste Oberflä- che. 5.3. Standfuß montieren 1. Stecken Sie den Empfänger mit den beiden Stifen in die Schlitze des Standfußes 2. -
Seite 22: Wandhalterung Anschrauben
5.5. Wandhalterung anschrauben GEFAHR! Gefahr des elektrischen Schlags! Es besteht Stromschlaggefahr beim Bohren von Löchern in eine Wand. − Achten Sie beim Bohren darauf, keine verdeckten Elektro- oder Installationslei- tungen zu beschädigen. 1. Nehmen Sie die Wandhalterung vom Sender ab. Die Wandhalterung wird als Rückplatte an der Wand angebracht. -
Seite 23: Namensschild
5.6. Namensschild 1. Beschriften sie eines der mitgelieferten Namensschil- der. Falls Sie das Schild von Hand beschreiben, empfeh- len wir, einen Stift mit wasserfester Tinte zu benutzen. 2. Versiegeln Sie die beschriebene Seite des Namensschil- des mit der Laminierfolie. 3. Schieben Sie die Abdeckung des Namensschildfachs zur Seite und legen Sie Ihr Namensschild ein. -
Seite 24: Synchronisierung
6. Synchronisierung Nachdem Batterien neu eingesetzt oder gewechselt wur- den, müssen Sender und Empfänger eventuell synchro- nisiert werden. Testen Sie nach dem Batteriewechsel bit- te erst die Funktion. Sollten Sie keine Verbindung haben synchronisieren Sie wie folgt: 1. Drücken Sie die Sendertaste am Empfänger. -
Seite 25: Synchronisierung Aufheben
7. Synchronisierung aufheben Drücken Sie die Reset Taste am Sender, um die Synchronisierung zum Empfänger aufzuheben. 8. Reinigung Für die Reinigung des Empfängers verwenden Sie ein tro- ckenes, weiches Tuch. Für die Reinigung des Senders können Sie ein feuchtes, weiches Tuch mit einem milden Reinigungsmittel ver- wenden. -
Seite 26: Entsorgung
9. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Altgerät entsorgen (Anwendbar in der Europäischen Union und anderen eu- ropäischen Staaten mit Systemen zur getrennten Samm- lung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! Sollte die Funktürklingel einmal nicht mehr be- nutzt werden können, so ist jeder Verbraucher... -
Seite 27: Technische Daten
Batterien und Akkus dürfen nicht in den Haus müll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* ent- halten oder nicht, bei einer Sammelstelle in Ihrer Gemeinde/ Ihrem Stadtteil oder im Handel abzu- geben, damit sie einer umweltschonenden Entsor- gung zu ge führt werden können. -
Seite 28: Konformitätsinformation
11. Konformitätsinformation Hiermit erklärt die Medion AG, dass das Produkt MD 16179 mit den folgenden europäischen Anforderungen übereinstimmt: • R&TTE Richtline 1999/5/EG • EMV-Richtlinie 2004/108/EG • Niederspannungsrichtlinie 2006/95/EG • RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich un- ter www.medion.com/conformity. 27 von 28... -
Seite 29: Impressum
45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medion. com/be/nl/service/start/ zum Download zur Verfügung. Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden. - Seite 30 MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Deutschland Hotline: 01805 - 633 633 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min) Bitte benutzen Sie das Kontaktformular unter www.medionservice.de www.medion.de...
