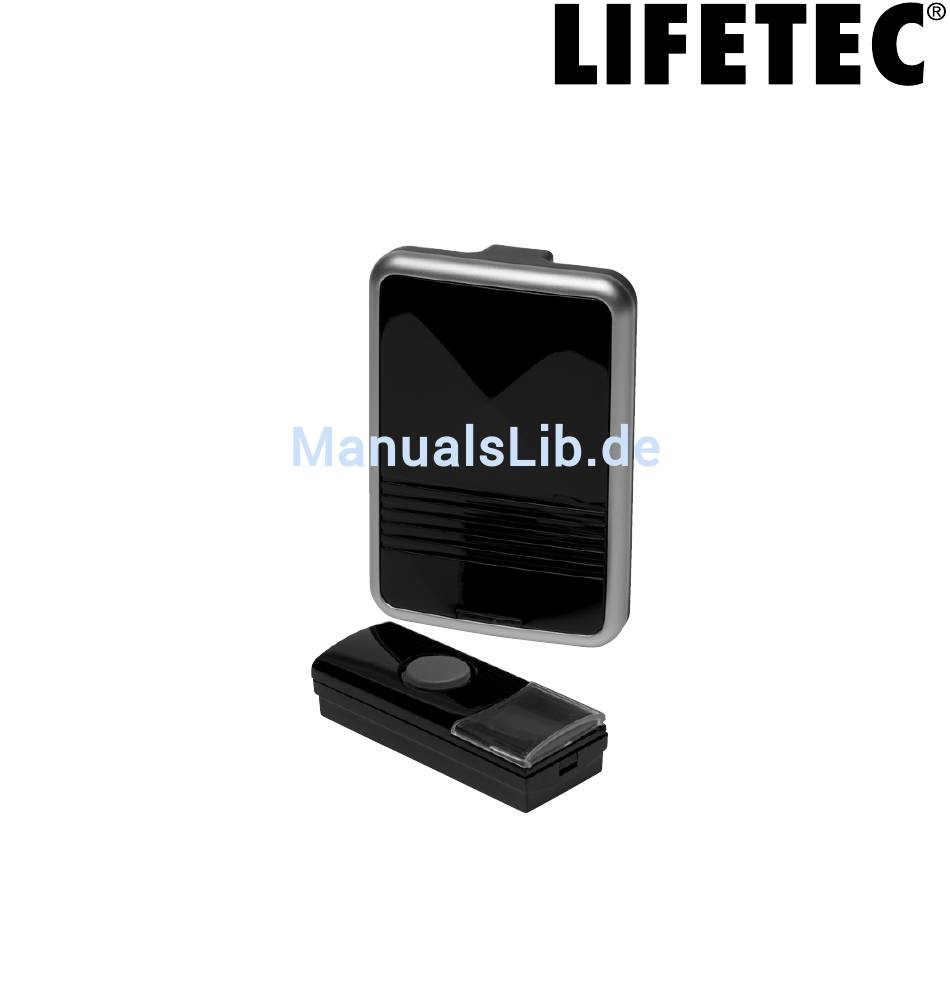

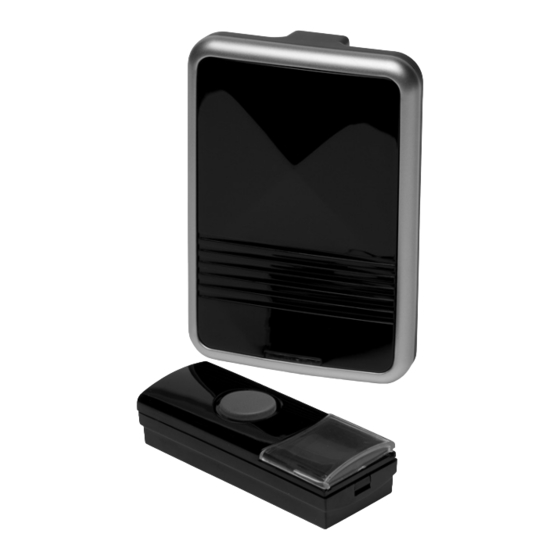

- Seite 1 Bedienungsanleitung Funk-Türklingel LIFETEC ® MD 17177...
-
Seite 2: Inhaltsverzeichnis
Inhalt Lieferumfang ............5 Zu dieser Anleitung ..........6 2.1. Verwendete Symbole und Signalwörter .. 6 Bestimmungsgemäßer Gebrauch ....8 Sicherheitshinweise ........10 4.1. Eingeschränkter Personenkreis....10 4.2. Batteriehinweise ..........11 4.3. Umgebungsbedingungen ......16 4.4. Niemals selbst reparieren ......17 Geräteübersicht ..........18 5.1. Empfänger ............18 5.2. Sender ..............19 Funkklingel in Betrieb nehmen .....21 6.1. - Seite 3 Aufstellung und Montage ......24 7.1. Empfänger montieren ........25 7.2. Empfänger aufstellen ........25 7.3. Sender montieren ...........26 7.4. Synchronisation ..........27 Sender und Empfänger reinigen ....28 Entsorgung ............28 Technische Daten ..........30 Konformitätsinformation .......31 Impressum ............31 4 von 32...
-
Seite 4: Lieferumfang
1. Lieferumfang Entfernen Sie sämtliches Verpackungsmaterial. GEFAHR! Es besteht Erstickungsgefahr! Halten Sie auch die Verpackungsfoli- en von Kindern fern. Bitte überprüfen Sie die Vollständigkeit der Lieferung und be- nachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. -
Seite 5: Zu Dieser Anleitung
2. Zu dieser Anleitung Lesen Sie bitte vor Inbetriebnahme die Sicherheits- vorschriften aufmerksam durch und beachten Sie die Warnungen in der Bedienungsanleitung. Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedie- nungsanleitung beschrieben sind. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. - Seite 6 WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verlet- zungen! WARNUNG! Warnung vor elektrischen Schlag durch stromführende Teile. VORSICHT! Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden! HINWEIS! Weiterführende Information für den Gebrauch des Geräts.
-
Seite 7: Bestimmungsgemäßer Gebrauch
HINWEIS! Hinweise in der Bedienungsanleitung beachten! Aufzählungspunkt / Information über Ereignisse während der Bedienung • Auszuführende Handlungsanweisung 3. Bestimmungsgemäßer Gebrauch Ihre Funk-Türklingel ist dazu bestimmt, bei Betä- tigung des Klingelknopfes am Sender ein akus- tisches und/oder optisches Signal zum Empfän- ger zu senden. - Seite 8 Bitte beachten Sie, dass im Falle des nicht be- stimmungsgemäßen Gebrauchs die Haftung erlischt: − Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie kei- ne nicht von uns genehmigten oder ge- lieferten Zusatzgeräte. − Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
-
Seite 9: Sicherheitshinweise
4. Sicherheitshinweise 4.1. Eingeschränkter Personenkreis • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah- rung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf- sichtigt oder erhielten von ihnen Anweisun- gen, wie das Gerät zu benutzen ist. -
Seite 10: Batteriehinweise
GEFAHR! Es besteht Erstickungsgefahr! Halten Sie auch die Verpackungsfoli- en von Kindern fern. 4.2. Batteriehinweise Für den Betrieb der Funkklingel benötigen Sie Batterien. Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Bat- terien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für das Ge- rät und Ihre Gesundheit zur Folge haben könn- Entsorgen Sie verbrauchte Batterien umwelt-... - Seite 11 WARNUNG! Verätzungsgefahr! Der Sender beinhaltet eine Knopfzellen- Batterie. Wird diese Batterie verschluckt, kann sie innerhalb von 2 Stunden ernst- hafte innere Verätzungen verursachen, die zum Tode führen können. Wenn Sie vermuten, Batterien könn- ten verschluckt oder in irgendeinen Teil des Körpers gelangt sein, suchen Sie unverzüglich medizinische Hilfe.
- Seite 12 Ersatz nur durch denselben oder ei- nen gleichwertigen Batterietyp. WARNUNG! Explosionsgefahr/Verletzungsge- fahr! Es besteht Explosionsgefahr/Verlet- zungsgefahr bei unsachgemäßem Um- gang mit Batterien. Halten Sie Kinder von Batterien fern. Laden Sie niemals nicht aufladbare Batteri- en. Explosionsgefahr! Schließen Sie die Batterien und die An- schlussklemmen des Geräts niemals kurz.
- Seite 13 Zerlegen oder öffnen Sie die Batterien nicht. Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entspre- chenden Stellen mit einer großen Menge klaren Wassers und informieren Sie umge- hend Ihren Arzt.
- Seite 14 rien oder Batterien unterschiedlichen Typs. Dies könnte bei Ihrem Gerät zu Fehlfunktio- nen führen. Darüber hinaus würde sich die schwächere Batterie zu stark entladen. Entfernen Sie verbrauchte Batterien sofort aus dem Gerät. Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.
-
Seite 15: Umgebungsbedingungen
4.3. Umgebungsbedingungen 4.3.1. Sender Der Sender hat ein spritzwassergeschütztes Gehäuse. Die Reichweite des Senders beträgt unter opti- malen Bedingungen 100 m. Diese kann durch bauliche Bedingungen eingeschränkt sein. Störquellen für den Sender können u. a. sein: Die Montage auf oder an Metallteilen, Stahl- beton, Hochfrequenzstörungen aller Art, Ge- räte mit benachbarten Frequenzen, schlecht abgeschirmte Computer. -
Seite 16: Niemals Selbst Reparieren
chen mit unzulänglicher Belüftung (z. B. zwi- schen Regalen oder dorthin, wo Vorhänge oder Möbel die Belüftungsöffnungen verde- cken) abzulegen oder anzubringen. Vermeiden Sie das Eindringen von Fremd- körpern und Flüssigkeiten in das Gerät. Set- zen Sie es nicht Tropf- oder Spritzwasser aus. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie z. B. -
Seite 17: Geräteübersicht
5. Geräteübersicht 5.1. Empfänger 1/2/3 1,5 V "AA" 1,5 V "AA" Lautsprecher LED-Anzeige Aufhängeöse Klingeltontaste Sendertaste Batteriefachdeckel Lautstärkeregler Signalauswahlregler 18 von 32... -
Seite 18: Sender
5.2. Sender 5.2.1. Gehäuse-Vorder- und Innenseite Außen Innen Klingelknopf Platz für Namensschild Haltenasen zum Einhängen der Gehäuse-Rückseite Platine Batteriefach 19 von 32... -
Seite 19: Gehäuserückseite
5.2.2. Gehäuserückseite Öse zum Einhängen der Haltenase der Gehäuse-Vor- derseite Öffnung für die Schrauben zur Befestigung des Klin- gelgehäuses an der Wand Verschlussclip für die Gehäuse-Vorderseite Schlitz zum Öffnen des Senders 20 von 32... -
Seite 20: Funkklingel In Betrieb Nehmen
6. Funkklingel in Betrieb nehmen 6.1. Batterien einlegen 6.1.1. Sender Der Sender benötigt eine 3-V-Batterie, Größe CR2032. Führen Sie einen schmalen Gegenstand in den Schlitz zum Öffnen des Gehäuses und hebeln Sie die Frontabde- ckung ab. Achten Sie auf die richtige Po- larität der Batterie (+-Pol zeigt nach oben). -
Seite 21: Empfänger
Achten Sie beim Zusammensetzen der beiden Gehäuse- teile auf den korrekten Sitz der Dichtung. 6.1.2. Empfänger Der Empfänger benötigt zwei 1,5 V Bat- terien, Typ AA/LR6/R6. Nehmen Sie den Batteriefachde- 1,5 V "AA" ckel ab. 1,5 V "AA" ... -
Seite 22: Batterie Im Sender Auswechseln
Setzen Sie den Batteriefachdeckel wieder auf. 6.2. Batterie im Sender auswechseln Öffnen Sie das Gehäuse des Senders (siehe Seite 21). Drücken Sie die Halterung (1) vorsichtig mit dem Finger oder einen spitzen Gegenstand (z. B. Kugelschreiberspitze oder Zahnstocher) nach außen. Die Batterie springt heraus. -
Seite 23: Signale Beim Klingeln
Nur Klingelton Nur Blinken der blauen LED Klingelton und Blinken der blauen LED 6.4. Signale beim Klingeln Wenn auf den Klingelknopf gedrückt wird, blinkt je nach Ein- stellung mit dem Signalauswahlregler am Empfänger die blaue LED und/oder der Klingelton bzw. die Melodie erklingt. 7. -
Seite 24: Empfänger Montieren
Achten Sie bei der Montage darauf, dass sich keine Versorgungsleitun- gen in der Wand befinden. Verwenden Sie ggf. einen Kabelde- tektor. 7.1. Empfänger montieren Mit der Aufhängeöse an der Rückseite kann der Empfänger an der Wand befestigt werden. Wählen Sie eine geeignete Position. -
Seite 25: Sender Montieren
7.3. Sender montieren Suchen Sie eine geeignete Stelle, an der Sie die Türklingel be- festigen möchten. HINWEIS! Probieren Sie vor der Montage aus, ob das Signal vom Sender zum Empfänger übertragen wird. Mon- tieren Sie den Sender nicht auf Metall (vgl. die Hin- weise auf Seite 16). -
Seite 26: Synchronisation
7.3.1. Namensschild Beschriften sie eins der mitgelieferten Namensschilder. Falls Sie das Schild von Hand beschreiben, empfehlen wir, einen Stift mit wasserfester Tinte zu benutzen. Nehmen Sie die Kunststoffabdeckung nach oben ab und legen Sie das Namensschild ein. Setzen Sie die Abdeckung wieder auf. -
Seite 27: Sender Und Empfänger Reinigen
8. Sender und Empfänger reinigen Für die Reinigung des Empfängers verwenden Sie ein trocke- nes, weiches Tuch. Für die Reinigung des Senders können Sie ein feuchtes, wei- ches Tuch mit einem milden Reinigungsmittel verwenden. Vermeiden Sie chemische Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder Beschriftungen der Gerä- te beschädigen können. - Seite 28 Gerät Altgeräte dürfen nicht im normalen Hausmüll ent- sorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzufüh- ren. Dabei werden im Gerät enthaltene Wertstoffe der Wiederver- wertung zugeführt und die Belastung der Umwelt vermie- den.
-
Seite 29: Technische Daten
Batterien Verbrauchte Batterien gehören nicht in den Haus- müll. Akkus/Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechen- de Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Ver- waltung. -
Seite 30: Konformitätsinformation
11. Konformitätsinformation Hiermit erklärt die Medion AG, dass das Pro- dukt MD 17177 mit den folgenden europäi- schen Anforderungen übereinstimmt: • R&TTE Richtline 1999/5/EG • RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity. 12. Impressum Copyright © 2016 Stand: 01/03/2016 Alle Rechte vorbehalten. - Seite 31 Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nach- bestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung. Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endge-...
