Sattelbalken
60 x 120 mm
Pfosten
Sattelbalkenstoß
Pfosten und Sattelbalken werden nicht vorgebohrt geliefert!
Mutter M10
Unterlegscheibe
Unterlegscheibe
Sechskantschraubeschraube
M10x110
Sattelbalkenstoß
Richten Sie die Sattelbalken ( 60 x 120 mm) auf den
Pfosten so aus, dass der Sattelbalkenstoß in der Mitte
des Mittelpfostens liegt. Dann fixieren Sie die
Sattelbalken mit Hilfe von Schraubzwingen.
Bevor Sie den Sattelbalken mit dem Pfosten
verbolzen, achten Sie bitte darauf, daß die Pfosten
lotrecht stehen.
Nun bohren Sie die Durchgangslöcher für die
Sechskantschrauben (M10x120), wie im Detail
dargestellt, und verschrauben die Sattelbalken mit den
Pfosten.
Mutter M10
Unterlegscheibe
Unterlegscheibe
Sechskantschraubeschraube
M10x120
60,3
254
254
60,6
507,9

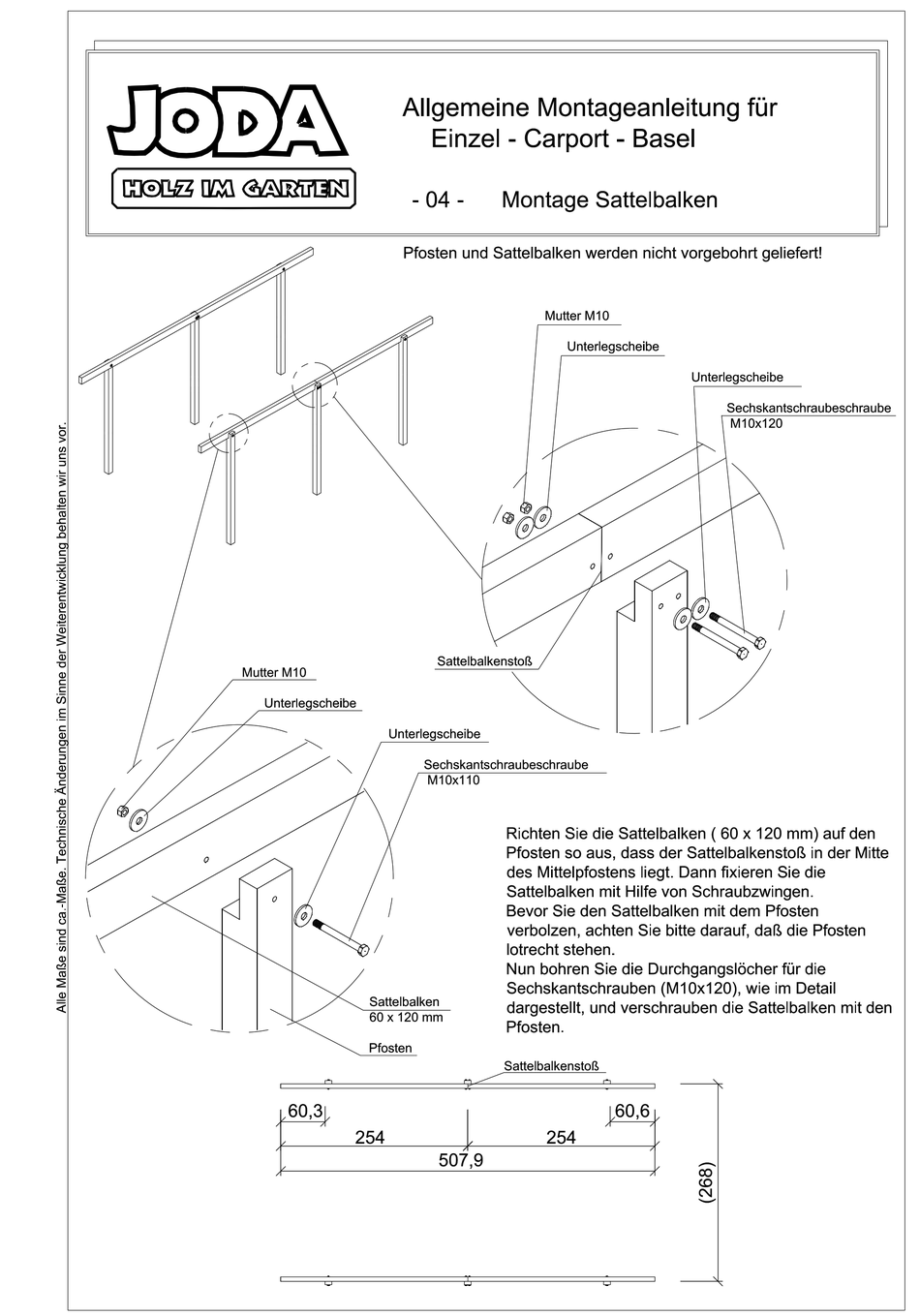

Allgemeine Montageanleitung für
Einzel - Carport - Basel
- 04 -
Montage Sattelbalken
