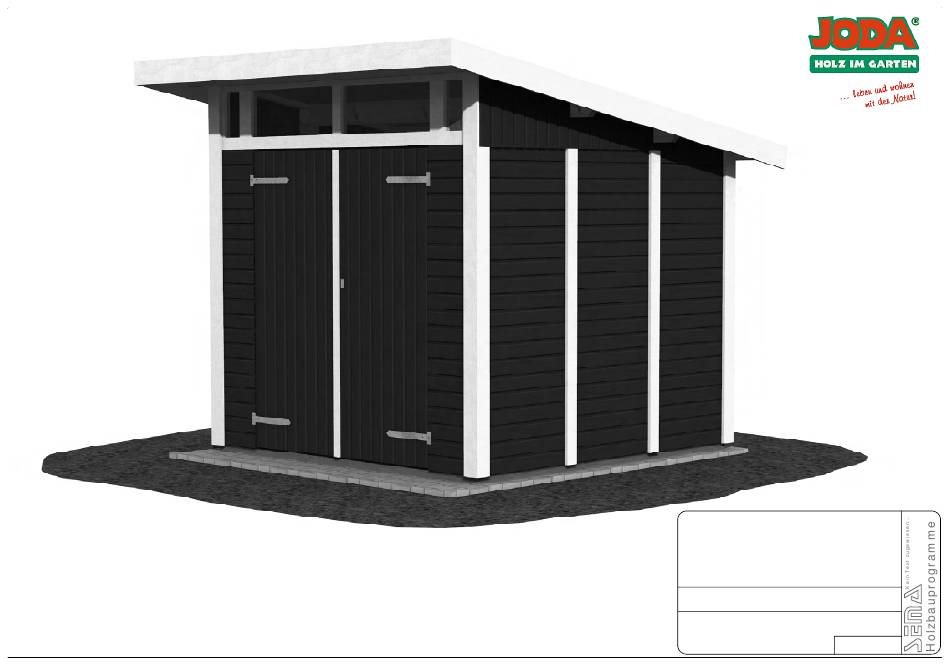

- Seite 1 Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de 3-D Ansicht 20.03.2014 VESTERVIK 22/23 Kunde M : 1 :200.00 Bearb. Mario Reiche...
- Seite 2 Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de 3-D Ansicht 20.03.2014 VESTERVIK 22/23 Kunde Mario Reiche Bearb. M : 1 :200.00...
- Seite 3 Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de 3-D Ansicht 20.03.2014 VESTERVIK 22/23 Kunde Mario Reiche Bearb. M : 1 :200.00...
- Seite 4 Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de 3-D Ansicht 20.03.2014 VESTERVIK 22/23 Kunde M : 1 :200.00 Bearb. Mario Reiche...
- Seite 5 Sonderanfertigung, einige Details können abweichen! Montageanleitung VESTERVIK Wir bedanken uns für den Kauf des Bausatzes für ein Gerätehaus in Elementbauweise Typ Vestervik 30/23 und möchten Ihnen hiermit Hinweise für die Montage geben. Das Gerätehaus stellt entsprechend seines Einsatzes eine solide Konstruktion dar. Die Wandelemente sind von uns vorgefertigt.
- Seite 6 Grundierung von innen, die nach den Angaben des jeweiligen Herstellers zu verarbeiten sind. Sollte Sie ein bereits oberflächenbehandeltes Haus erworben haben, ist die Oberfläche ca. alle 2 Jahre überzustreichen. Verwenden Sie dazu JODA-Color- Farben in den entsprechenden RAL-Farbtönen. Wichtig: Tür von innen und außen streichen (Verwerfungsgefahr) Wir wünschen Ihnen viel Spaß...
- Seite 7 Stückliste Seite 1 VESTERVIC 22/23 Haustyp: Elementgerätehaus Modell 2014 Kommission: Auftragnummer: Ladung: 20. März 2014 Liste erstellt, am: Mario Reiche von: Pos. Bezeichnung Kz./ENR Stück Fertiglänge Höhe X Breite Darstellung/Bemerkung 2190 60 X 40 sägerauh, imprägniert Bodenbalken 2042 60 X 40 Bodendielen 2120 19 X 96...
- Seite 8 Stückliste Seite 2 VESTERVIC 22/23 Haustyp: Elementgerätehaus Modell 2014 Kommission: Auftragnummer: Ladung: 20. März 2014 Liste erstellt, am: Mario Reiche von: Pos. Bezeichnung Kz./ENR Stück Fertiglänge Höhe X Breite Darstellung/Bemerkung Wandelemente 31 Wandelement 730 x 1780 mm farbig (*) Wandelement (mit 370 x 1780 mm farbig (*)
- Seite 9 Stückliste Kleineisen Seite 1 VESTERVIC 22/23 Haustyp: Elementgerätehaus Modell 2014 Kommission: Auftragnummer: Ladung: 20. März 2014 Liste erstellt, am: Mario Reiche von: Bezeichnung Darstellung Pos. Stück Verwendung/Bemerkung Flachkopfnägel 2,2 x 50 mm Dachschalung, Fußbodenbretter Dachpappstifte 2,0 x 20 mm, verzinkt Dachpappe Spanplattenschraube 5,0 x 50 mm, Trauf- u.
- Seite 10 Pos. 20 Pos. 27 Pos. 29 Pos. 22 Pos. 20 Pos. 23 Pos. 26 Pos. 24 Pos. 28 Bernd Jorkisch GmbH & Co. KG Prinzipskizze Darstellung zeigt VESTERVIK 30/23! Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de Explosivdarstellung 20.03.2014 VESTERVIK 30/23 Kunde...
- Seite 11 Draufsicht Querschnitt Detail 0.06 2.04 0.06 Beton C25/30 150 min. 300 ca. 800, frostfrei Kies, verdichtet Ringfundament Bodenriegel Eingangsseite Detail: 2.16 Wandelement Dargestellt ist die Fundamentvariante als Betonplatte. Sie können aber ebenso ein Betonstreifen, oder Holzschwellenfundament errichten. Zu beachten ist dabei, daß die Bodenriegel ca. alle 60 cm eine Auflage Bodendielen haben, damit der Fußboden nicht "schwebt".
- Seite 12 0.20 2.20 0.20 0.73 0.73 0.73 Wand-W1 Wand-W3a Wand-W3 1.41 (lichte Türbreite) Wand-W5 Wand-W5 Wand-W4 (Oberlicht) (Oberlicht) (Oberlicht) Tür links Tür rechts Wand-W2 Wand-W2a Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de Grundriß...
- Seite 13 2.34 0.05 0.04 0.00 0.05 2.12 0.05 Wände 0.40 2.22 0.20 Außenmaße Schnitt: Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de Querschnitt 20.03.2014 VESTERVIK 22/23 Kunde Bearb. Mario Reiche M : 1 : 25.00...
- Seite 14 2 Stück Dachpfetten 45 x 135 x 2600 mm 9,8° abgegratet 2.60 9,8° 0.04 Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de Dachpfetten 20.03.2014 VESTERVIK 22/23 Kunde Bearb. Mario Reiche M : 1 : 15.00...
-
Seite 15: Ansicht Von Hinten
Ansicht von hinten Ansicht von links Rahmen Wellnagel 0.73 0.03 0.03 0.66 0.03 0.01 0.73 Draufsicht 7 Stück Wandelemente W1 730 x 1780 mm 0.03 0.66 0.03 Bernd Jorkisch GmbH & Co. KG 0.73 Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de Wandelement... - Seite 16 Ansicht von hinten Ansicht von links Rahmen Wellnagel 0.24 0.37 0.03 0.03 0.03 0.01 0.31 Draufsicht 1 Stück Wandelement W2 370 x 1780 mm (Ecke, links) 0.24 0.03 0.03 Bernd Jorkisch GmbH & Co. KG 0.31 0.05 Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de...
- Seite 17 Ansicht von hinten Ansicht von links Rahmen Wellnagel 0.24 0.37 0.03 0.03 0.03 0.01 0.31 Draufsicht 1 Stück Wandelement W2a 370 x 1780 mm (Ecke, rechts) 0.24 0.03 0.03 Bernd Jorkisch GmbH & Co. KG 0.05 Hoken 15-19 0.31 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de...
- Seite 18 Ansicht von hinten Ansicht von links Rahmen Wellnagel 0.73 0.03 0.03 0.61 0.03 0.01 0.68 Draufsicht 1 Stück Wandelement W3 735 x 1780 mm (Ecke, links) 0.03 0.61 0.03 Bernd Jorkisch GmbH & Co. KG 0.05 0.68 Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de...
- Seite 19 Ansicht von hinten Ansicht von links Rahmen Wellnagel 0.73 0.03 0.03 0.61 0.03 0.01 0.68 Draufsicht 1 Stück Wandelement W3a 735 x 1780 mm (Ecke, rechts) 0.03 0.61 0.03 Bernd Jorkisch GmbH & Co. KG 0.05 0.68 Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de...
- Seite 20 Ansicht von innen Seitenansicht Querschnitt Rahmen Plexiglas 172 x 305 mm 70 / 53 mm 70 / 53 mm 0.24 0.05 Horizontalschnitt 0.14 0.05 0.05 2 Stück Oberlichtelemente W5 247 x 412 mm Bernd Jorkisch GmbH & Co. KG Rahmen (horiz.): 70 x 53 mm, (optional in elfenbein) Rahmen (vertik.): 53 x 53 mm, (optional in elfenbein) Hoken 15-19 D-24635 Daldorf...
- Seite 21 Seitenansicht Querschnitt Ansicht von innen Rahmen Leim + Schraube Plexiglas 745 x 305 mm 70 / 53 mm 70 / 53 mm 1.60 0.05 Horizontalschnitt 0.05 0.71 0.07 0.71 0.05 1 Stück Oberlichtelement W4 1600 x 412 mm Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0...
- Seite 22 Rahmenprofil oben + unten 0.01 0.05 0.07 Rahmenprofil links + rechts 0.03 0.05 Rahmenprofil Mittelsteg W4 0.03 0.01 0.01 Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0 e-mail: info@jorkisch.de www.jorkisch.de Rahmenprofile Oberlicht 10.03.2014 VESTERVIK 22/23 0.07 Kunde Mario Reiche...
- Seite 23 Ansicht von hinten Ansicht von links 0.72 0.04 0.68 0.04 0.72 0.01 0.05 Pfette 45x135 mm 2.22 Rahmen Wellnagel 0.04 0.04 1 Stück Giebelelement, links 0.03 0.03 0.03 0.65 0.03 0.61 0.03 0.69 2228 x 435 mm 2.22 Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0...
- Seite 24 Ansicht von hinten Ansicht von links 0.72 0.04 0.68 0.04 0.72 0.01 0.05 Pfette 45x135 mm 2.22 Rahmen Wellnagel 0.04 0.04 1 Stück Giebelelement, rechts 0.69 0.03 0.61 0.03 0.65 0.03 0.03 0.03 2228 x 435 mm 2.22 Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Tel.: (04328) 178-0...
- Seite 25 Rahmendiagonalen rechter Flügel linker Flügel 0.04 Wellnagel 0.94 Deckleiste Kastenschloß 0.03 0.87 0.03 0.45 Schließblech 0.03 0.42 0.00 0.72 0.03 0.66 0.03 2x 722 x 1750 mm Bernd Jorkisch GmbH & Co. KG Hoken 15-19 D-24635 Daldorf Schalung: 18 Stk. 19 x 96 x 1750 mm, Softline (optional farbig) Tel.: (04328) 178-0 Rahmenkanteln: 6 Stk.
- Seite 26 Eckausbildung Nachden die Bodenriegel auf dem Fundament befestigt wurden, Deckleiste beginnen Sie mit der Montage der Wandelemente. Fangen Sie mit den Eckelementen an. Fülleiste Verschrauben Sie die Elemente zuerst nur untereinander mit Spax 60 mm. Wenn alle Wandelemente montiert sind, ist der Wandelement Korpus in Winkel und Flucht auszurichten.
- Seite 27 oberer Türanschlag 34 x 34 x 1460 mm seitlicher Türanschlag Türbandverstärkung 34 x 25 x 1720 mm Türanschlagleisten Türdeckleiste Türbandverstärkung Türblatt Prinzipskizze Darstellung zeigt NORDIC 30-23 Türschwelle 25 x 34 x 1460 mm Bernd Jorkisch GmbH & Co. KG Zuerst werden die Türanschlagleisten u. die Türbandverstärkungen lt.
- Seite 28 Schubriegel Schließblech Das Schließblech wird nur als Distanzblech für die Schloßfalle eingesetzt und ist lt. Abb. zu montieren. Kastenschloß Schließblech anschrauben und mit Bohrer die Aus- nehmung im Holz für den Riegel vornehmen. Schubriegel Bernd Jorkisch GmbH & Co. KG Die Doppeltür kann wahlweise entweder mit Anschlagsrichtung DIN links oder DIN rechts montiert werden.
