Top Vision PRO 9 Produkthandbuch Seite 7

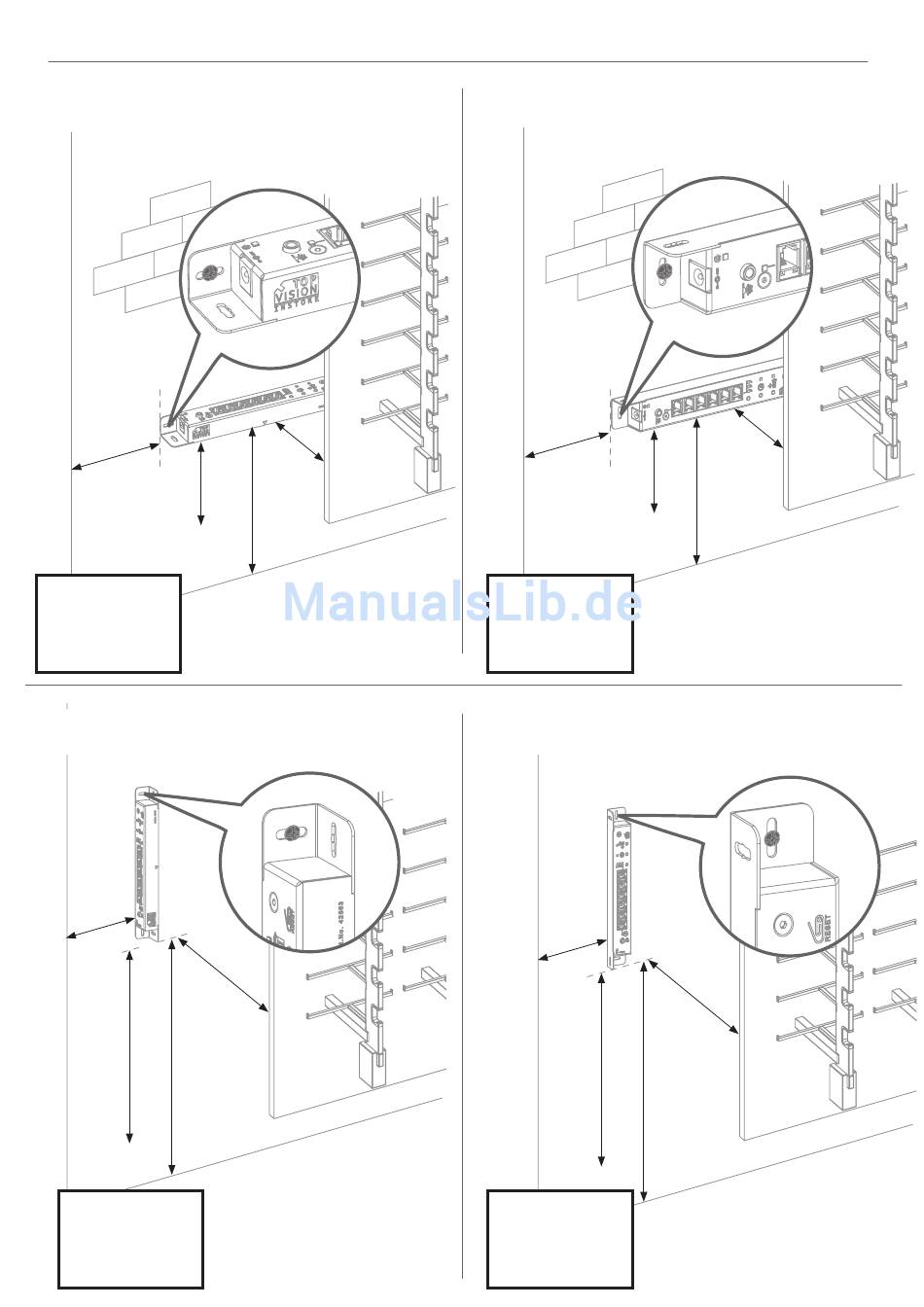

OPTION 1: POSITIONIERUNG DER EMPFÄNGEREINHEIT MIT EINEM EXTERNEN AUGE HINTER DER WAND
Option 1
HORIZONTAL-GERADE
A
B
A
Min. 40mm
B
Min. 1mm
C
Max. 1500mm vom Boden
D
Min. 45mm
Option 3
VERTIKAL-GERADE
A
B
C
A
Min. 40mm
B
Min. 200mm
C
Max. 1500mm vom Boden
D
Min. 45mm
D
C
D
Option 2
HORIZONTAL-FLACH
A
B
A
Min. 120mm
B
Min. 200mm
C
Max. 1500mm vom Boden
D
Min. 90mm
Option 4
VERTIKAL-FLACH
A
B
C
A
Min. 1mm
B
Min. 200mm
C
Max. 1500mm vom Boden
D
Min. 90mm
D
C
D
.7
