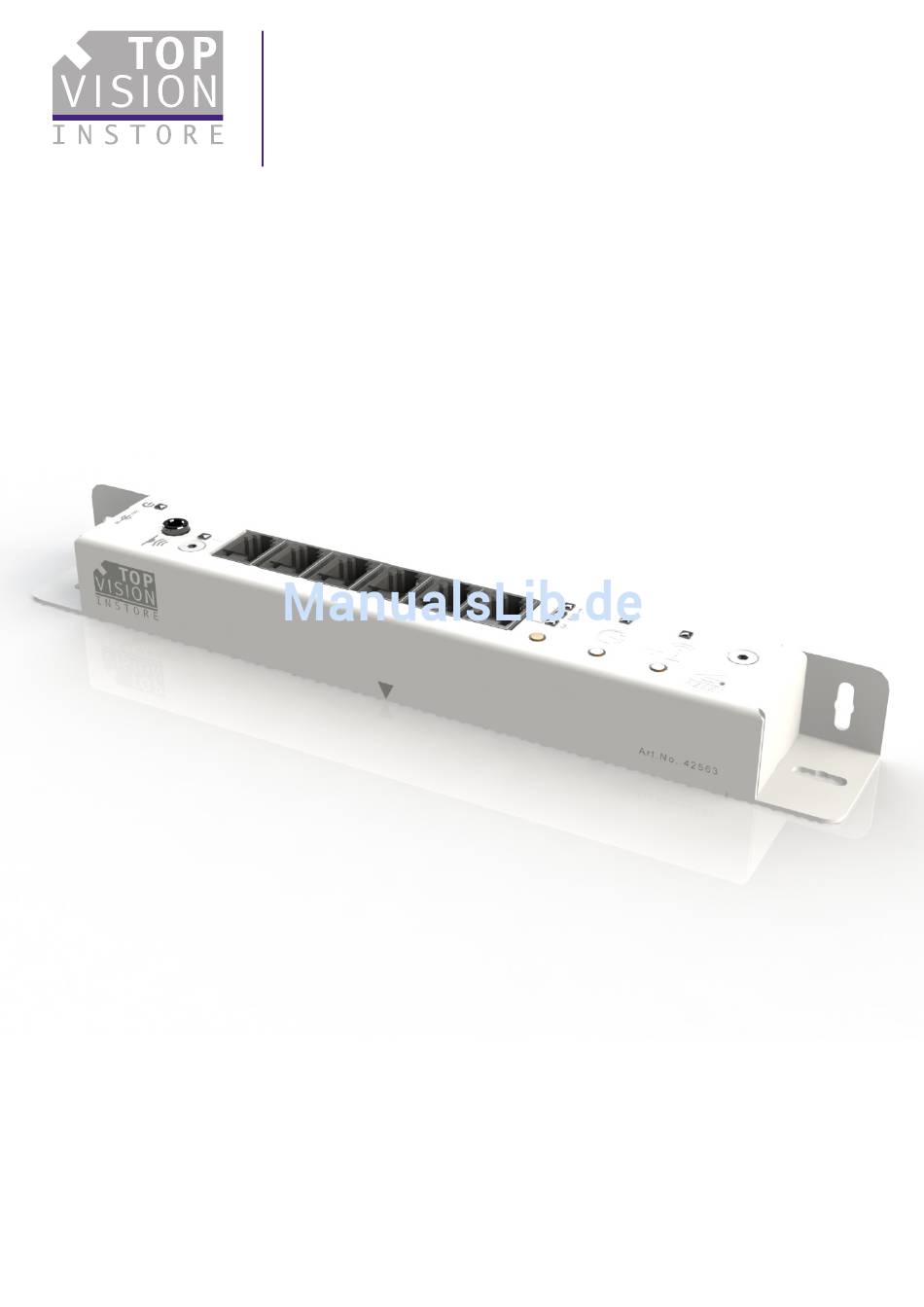

Das SECURE DISPLAY SYSTEM hat keine Unterteile, welche durch Verschleiß ersetzt werden müssen. Wenn trotzdem Fehlfunktionen oder Beschädigungen an dem Gerät auftreten sollten, müssen diese durch einen Mitarbeiter von Top Vision Group oder durch einen Händler autorisierten Service Monteur behoben werden. VERWENDUNGSZWECK Der Verwendungszweck des SECURE Display Systems ist ausschließlich der Präsentation von Brillen vorbehalten.
Seite 4
ALLGEMEINE POSITIONIERUNG DER EMPFÄNGEREINHEIT Berücksichtigen Sie die Längen der verschiedenen Kabel bevor Sie das Empfängerauge montieren. HINWEIS EXTERNE EMPFÄNGER AUGEN Sie können entweder das Empfängerauge verwenden, wo sich das Auge direkt hinter der Empfängereinheit befindet, oder das externe Empfängerauge , mit dem Sie das Empfängerauge bis zu 125 cm von der Empfängereinheit ablegen können.
Seite 5
WAHL INTERNES ODER EXTERNES EMPFÄNGERAUGE Bevor Sie das Empfängerauge montieren, ist zu entscheiden, ob Sie das interne oder externe Empfängerauge verwenden. Sie können entweder das interne Empfängerauge verwenden, wo das Empfängerauge direkt hinter der Empfängereinheit montiert wird, oder das externe Empfängerauge welches erlaubt, dass Sie das Empfängerauge bis zu 125cm entfernt vom Empfängerauge anbringen können.
Seite 6
OPTION 1: POSITIONIERUNG DER EMPFÄNGEREINHEIT MIT EINEM EXTERNEN AUGE HINTER DEM PANEEL Option 2 Option 1 HORIZONTAL-FLACH HORIZONTAL-GERADE Min. 40mm Min. 120mm Min. 1mm Min. 200mm Max. 1500mm vom Boden Max. 1500mm vom Boden Min. 45mm Min. 90mm Option 3 Option 4 VERTIKAL-GERADE VERTIKAL-FLACH...
Seite 7
OPTION 1: POSITIONIERUNG DER EMPFÄNGEREINHEIT MIT EINEM EXTERNEN AUGE HINTER DER WAND Option 2 Option 1 HORIZONTAL-FLACH HORIZONTAL-GERADE Min. 40mm Min. 120mm Min. 1mm Min. 200mm Max. 1500mm vom Boden Max. 1500mm vom Boden Min. 45mm Min. 90mm Option 3 Option 4 VERTIKAL-GERADE VERTIKAL-FLACH...
Seite 8
OPTION 1: MONTAGE DER EMPFÄNGEREINHEIT MIT EXTERNEM EMPFÄNGERAUGE BOHRMASCHINE ø 2.5mm Vorbohrung Option mit externem Empfängerauge EMPFÄNGEREINHEIT 50544 199x28x22mm SCHRAUBE 95071 SCHRAUBE 3.9x13mm 95071 3.9x13mm SCHRAUBENZIEHER...
Seite 10
OPTION 2: POSITIONIERUNG DER EMPFÄNGEREINHEIT MIT INTERNEM AUGE HINTER DEM PANEEL Option 2 Option 1 VERTIKAL-FLACH HORIZONTAL-GERADE Min. 1mm Min. 120mm Min. 200mm Min. 200mm Max. 1500mm vom Boden Max. 1500mm vom Boden Min. 90mm Min. 90mm...
Seite 11
OPTION 2: MONTAGE DER EMPFÄNGEREINHEIT MIT EXTERNEM EMPFÄNGERAUGE Vorbohrung ø BOHRUNG ø 11.5 Option mit externem Empfängerauge EMPFÄNGEREINHEIT 50544 199x28x22mm SCHRAUBE 95071 SCHRAUBE 3.9x13mm 95071 3.9x13mm SCHRAUBENZIEHER...
Seite 12
ZUSAMMENSCHLUSS DER KABEL RJ KABEL ZU BRILLENSÄULEN JACKSTECKER ZUM IR-EMPFÄNGERAUGE GRÜNES LED POWER ON DC KABEL ZUM TRAFO NETZTEIL...
PROGRAMMIERUNG LED-Zeitschaltuhr LED-Poweranzeige LED-Interaktion LED-Gruppen RC LED Reset-Taste Add RC Taste Zeitschaltuhr Gruppierungs-Taste HINZUFÜGEN VON IR-CODES MITTELS DER FERNBEDIENUNG Drücken Sie die Add RC Taste bis Sie einen kurzen Ton hören. Die RC LED startet zu leuchten Solange das RC LED blinkt, können IR-Codes hinzugefügt werden. Richten Sie die Fernbedienung auf das Empfängerauge und drücken Sie die Taste der Fernbedienung Mit einer kurzen Melodie wird der neue IR-Code bestätigt...
Seite 14
ERSTELLEN VON GRUPPEN VON BRILLENSÄULEN Sie können Ihre Empfängereinheit auf eine bestimmte Gruppe einstellen, der Empfänger wird auf die korrespondierenden Tasten 1-2-3 Ihrer Fernbedienung reagieren. Auf diese Weise können Sie die Gruppen von einzelnen Brillensäulen trennen, welche mit verschiedenen Empfängern verbunden sind, so dass Sie eine bestimmte Markenkollektion oder Kategorie von Brillen bedienen können.
GARANTIE Ihr Top Vision Produkt hat eine Garantiefrist von 2 Jahren, ab dem Kaufdatum bei Top Vision Group B.V. und basiert ausschließlich auf Grundlage der Allgemeinen Geschäftsbedingungen. Die internationale Top Vision Garantie umfasst Material -und Herstellungsfehler. Die Hersteller-Garantie beinhaltet jedoch nicht: Teile, wie Batterie und/oder Fernbedienung Schäden, die durch unsachgemäße Handhabung oder Montage verursacht wurden...
Seite 16
2017 Project Manual-RECEIVERPRO9-DE Rev 28-06-2017...
