Inhaltszusammenfassung für Aurexx CRYSTAL I
- Seite 1 Bauanleitung CRYSTAL I 3,5 Watt Klasse A Stereo Röhrenverstärker Quelle: RB Elektronica © AREXX Engineering Zwolle, die Niederlande www.arexx.com...
-
Seite 2: Bestimmungsgemässe Verwendung
Bedienungsanleitung Herzlichen Glückwunsch zum Erwerb des AUREXX CRYSTAL I Röhrenverstärkers ! Die 70-jährige niederländische Zeitschrift RB Elektronica, AREXX Engineering und die Firma JAMA aus Taiwan haben einen Röhrenverstärker entwickelt, der für jedermann erschwinglich ist. Audiospezialisten haben bereits ausgesprochen, daß der Verstärker keinen Vergleich mit der Spitzentechnologie auf dem Audiogebiet scheuen muß. - Seite 3 WARNUNG Wir möchten Sie zuerst auf einigen Details hinweisen, die beim Bau und Betrieb eines Röhrenverstärkers wichtig sind. Röhrengeräte sind in unserer modernen technischen Umgebung unüblich geworden und nicht vergleichbar mit Halbleitergeräten. In einem Röhrenverstärker wird immer eine lebensgefährliche Hochspannung angewandt. Eine Röhre ist vergleichbar mit einer Glühlampe.
-
Seite 4: Sicherheitsmaßnahmen

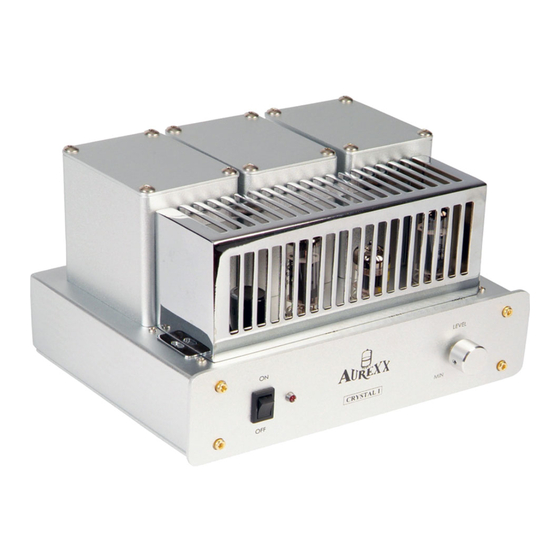

Sicherheitsmaßnahmen Nachfolgende Maßnahmen müssen unbedingt eingehalten werden: • Plazieren Sie den Verstärker auf eine stabile Basis. • Vermeiden Sie einen Platz mit direkter Sonneneinstrahlung oder in der Nähe einer Wärme- beziehungsweise Feuchtigkeitsquelle. • Vermeiden Sie leicht entzündliche Flüssigkeiten oder Gegenstände in Verstärkernähe. •... - Seite 5 Frontplatte des Aurexx Crystal I Röhrenverstärkers 1 = Ein / Aus Betriebsschalter (ON/OFF) 2 = Lautstärkeregler Rückseite des Aurexx Crystal I Röhrenverstärkers 3 = Eingangsanschlüsse (R = Rechts, L = Links) 4 = Ausgangsanschlüsse (Right out = Ausgang Rechts, Left out = Ausgang Links) 5 = Sicherung 1 Ampere (träge)
-
Seite 6: Technische Spezifikationen
Technische Spezifikationen: MODELL: AUREXX CRYSTAL I Ausgangsleistung: 2 x 3,5 Watt Bandbreite bei 1 Watt Ausgangsleistung: 25 Hz - 30 Khz (1 dB - Punkte) Bandbreite bei voller Ausgangsleistung: 50 Hz - 25 Khz (1 dB - Punkte) Verzerrung bei 1 W / bei voller Leistung: <1% / <5%... - Seite 7 Bauanleitung zum Selbstbau Während der Entwicklungsphase haben wir festgestellt, daß man diesen Verstärker sehr wohl selbst zusammenbauen kann, FALLS man über ausreichende Elektronikkenntnisse verfügt und genügend Erfahrung beim Selbstbau von Elektronikschaltungen gesammelt hat. Diese Vorkenntnis und Erfahrung ist UNBEDINGT ERFORDERLICH, damit Sie dieses erfolgreich zu Ende führen können.
- Seite 8 Sicherheitsempfehlungen und Vorschriften Bitte diese Sicherheitsempfehlungen und Vorschriften unbedingt einhalten! Wir möchten diejenigen, die den Verstärker selbst bauen wollen noch einige Tips und Ratschläge mitgeben, die der Selbstbauer unbedingt berücksichtigen sollte, weil die Arbeit mit Hochspannung lebensgefährlich sein kann. Der CE-Standard wird nur erreicht, wenn Sie diese Sicherheitsempfehlungen und Vorschriften genau einhalten.
- Seite 9 Bauteileliste Vor dem Bau-Anfang sollten Sie zuerst überprüfen, ob alle Bauteile verfügbar sind. Widerstände Anzahl Kondensatoren Anzahl 100K Ohm POTI 100 µF 50V 100K Ohm ¼ W 0,1 µF 250V 1K Ohm ¼ W 10 µF 400V 220K Ohm ¼ W 100 µF 400V 12K Ohm ¼...
- Seite 10 Das Schaltbild Wie Sie sehen, enthält der Verstärker kein einziges überflüssiges Bauteil. Der Entwurf ist gradlinig und durchschaubar. Wir werden das Schaltbild am oberen Kanal erläutern. Am Eingang begegnen wir einem 100 kOhm Potentiometer VR1, gefolgt von R1 (ein 100 KOhm Gitterleckwiderstand).
- Seite 11 Bauanleitung Lesen Sie bitte zuerst die Sicherheitsvorschriften und beachten Sie bitte alle Anweisungen dieser Bauanleitung. Leiterplatte Wir beginnen mit der Leiterplatte. Achtung! Die Röhrensockel und die Elkos C6 und C7 werden auf der Lötseite plaziert. Die übrigen Komponenten werden gemäß Beschriftungsdruck auf der Leiterplatte bestückt. Eine geeignete Reihenfolge ist: ·...
- Seite 12 Hochspannung und muß daher sicher sein. Wir haben diesen Verstärker deshalb einer CE-Prüfung unterzogen. Quelle: RB Elektronica Der AUREXX CRYSTAL I ist CE-geprüft. Aber NUR bei Einhaltung aller Bauvorschriften bauen Sie sicher und entspricht der Verstärker den Sicherheits- und CE-Anforderungen.
-
Seite 13: Problemlösung
Betriebstest Setzen Sie bitte die Sicherungen ein und schließen Sie den Verstärker ohne Röhren an die Netzspannung an. Nach Einschalten der Netzspannung muß die LED aufleuchten ! Überprüfen Sie jetzt zuerst mit einem Voltmeter die verschiedenen Spannungen im Verstärker. Wenn die Spannungen korrekt anliegen, müssen Sie noch überprüfen, ob die Ein- und Ausgangsbuchsen ABSOLUT SPANNUNGSFREI sind! Schalten Sie den Verstärker aus. - Seite 18 Betriebshinweise · Verwenden Sie bitte immer hochwertige RCA-Kabel und Anschlußmaterial für ein optimales Ergebnis und hohe Zuverlässigkeit. · Überzeugen Sie sich, daß die Kabel und Anschlüsse unbeschädigt und alle Anschlüsse richtig befestigt wurden. · Die RCA- Anschlüsse am Verstärker sind rot (=rechts) und schwarz (=links) markiert. ·...
- Seite 19 RB in den ersten 40 Jahren nach der Gründung nur Röhrenentwürfe veröffentlicht hatte. Das Ergebnis ist der AUREXX CRYSTAL I, den Sie jetzt aufgebaut haben. Wir haben sehr viele Rückmeldungen erhalten und diese waren ausnahmslos sehr positiv. Der ausgezeichnete Klang dieses einfachen Verstärkers hat manchen überrascht.
