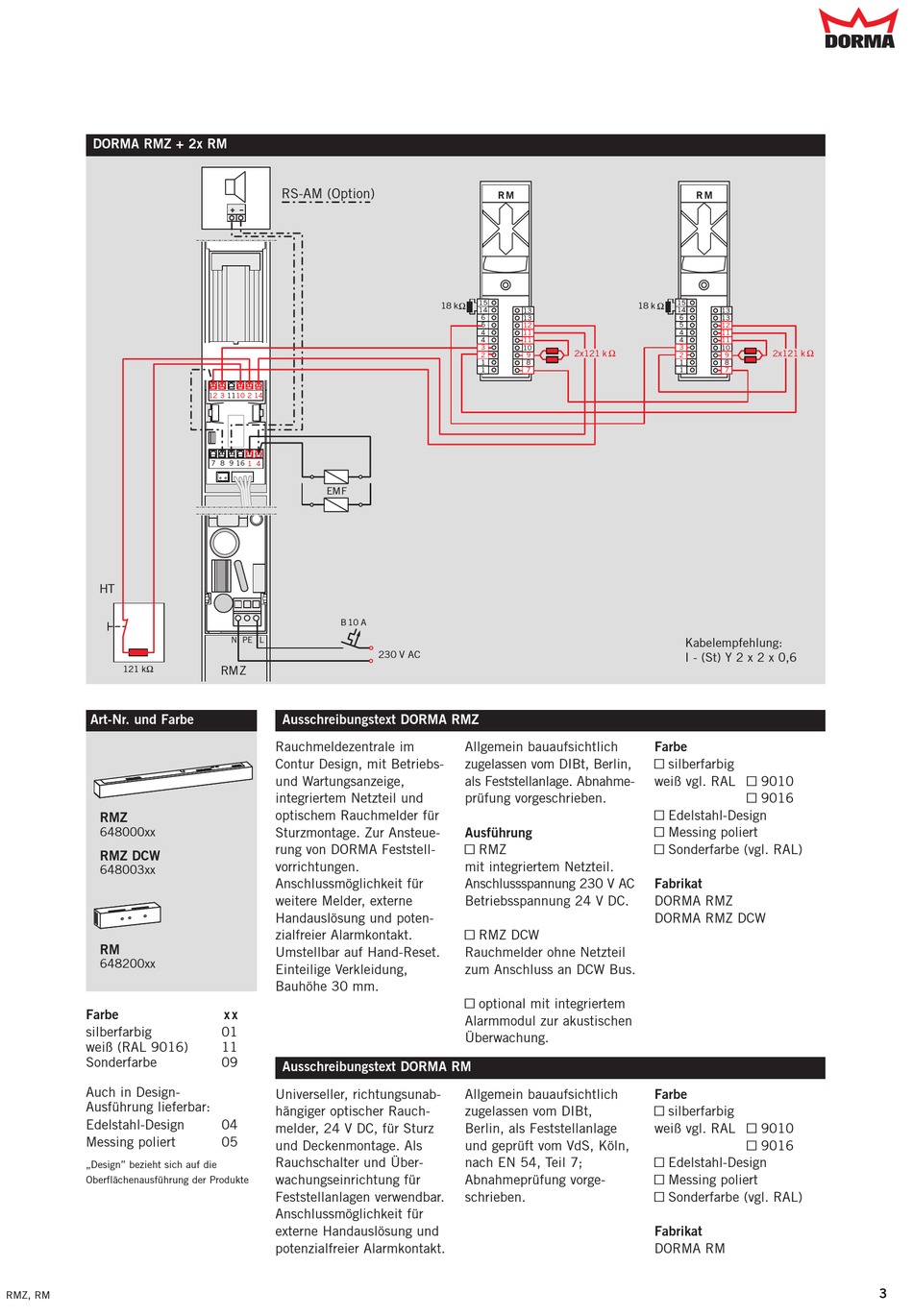

DORMA RMZ + 2x RM
HT
121 k Ω
Art-Nr. und Farbe
RMZ
648000xx
RMZ DCW
648003xx
RM
648200xx
Farbe
silberfarbig
weiß (RAL 9016)
Sonderfarbe
Auch in Design-
Ausführung lieferbar:
Edelstahl-Design
Messing poliert
„Design" bezieht sich auf die
Oberflächenausführung der Produkte
RMZ, RM
RS-AM (Option)
12
3
11
10
2
14
7
8
9
16
1
4
EMF
B 10 A
N
PE
L
230 V AC
RMZ
Ausschreibungstext DORMA RMZ
Rauchmeldezentrale im
Contur Design, mit Betriebs-
und Wartungsanzeige,
integriertem Netzteil und
optischem Rauchmelder für
Sturzmontage. Zur Ansteue-
rung von DORMA Feststell-
vorrichtungen.
Anschlussmöglichkeit für
weitere Melder, externe
Handauslösung und poten-
zialfreier Alarmkontakt.
Umstellbar auf Hand-Reset.
Einteilige Verkleidung,
Bauhöhe 30 mm.
x x
01
11
09
Ausschreibungstext DORMA RM
Universeller, richtungsunab-
hängiger optischer Rauch-
04
melder, 24 V DC, für Sturz
05
und Deckenmontage. Als
Rauchschalter und Über-
wachungseinrichtung für
Feststellanlagen verwendbar.
Anschlussmöglichkeit für
externe Handauslösung und
potenzialfreier Alarmkontakt.
R M
15
18 k
14
13
6
13
5
12
12
4
11
14
4
11
3
12
10
2x121 k Ω
2
9
1
8
1
7
Allgemein bauaufsichtlich
zugelassen vom DIBt, Berlin,
als Feststellanlage. Abnahme-
prüfung vorgeschrieben.
Ausführung
Y RMZ
mit integriertem Netzteil.
Anschlussspannung 230 V AC
Betriebsspannung 24 V DC.
Y RMZ DCW
Rauchmelder ohne Netzteil
zum Anschluss an DCW Bus.
Y optional mit integriertem
Alarmmodul zur akustischen
Überwachung.
Allgemein bauaufsichtlich
zugelassen vom DIBt,
Berlin, als Feststellanlage
und geprüft vom VdS, Köln,
nach EN 54, Teil 7;
Abnahmeprüfung vorge-
schrieben.
R M
15
18 k
14
13
6
13
5
12
12
4
11
14
4
11
3
12
10
2x121 k Ω
2
9
1
8
1
7
Kabelempfehlung:
I - (St) Y 2 x 2 x 0,6
Farbe
Y silberfarbig
weiß vgl. RAL Y 9010
Y 9016
Y Edelstahl-Design
Y Messing poliert
Y Sonderfarbe (vgl. RAL)
Fabrikat
DORMA RMZ
DORMA RMZ DCW
Farbe
Y silberfarbig
weiß vgl. RAL Y 9010
Y 9016
Y Edelstahl-Design
Y Messing poliert
Y Sonderfarbe (vgl. RAL)
Fabrikat
DORMA RM
3
