Verano RV55 Montageanleitung Seite 6

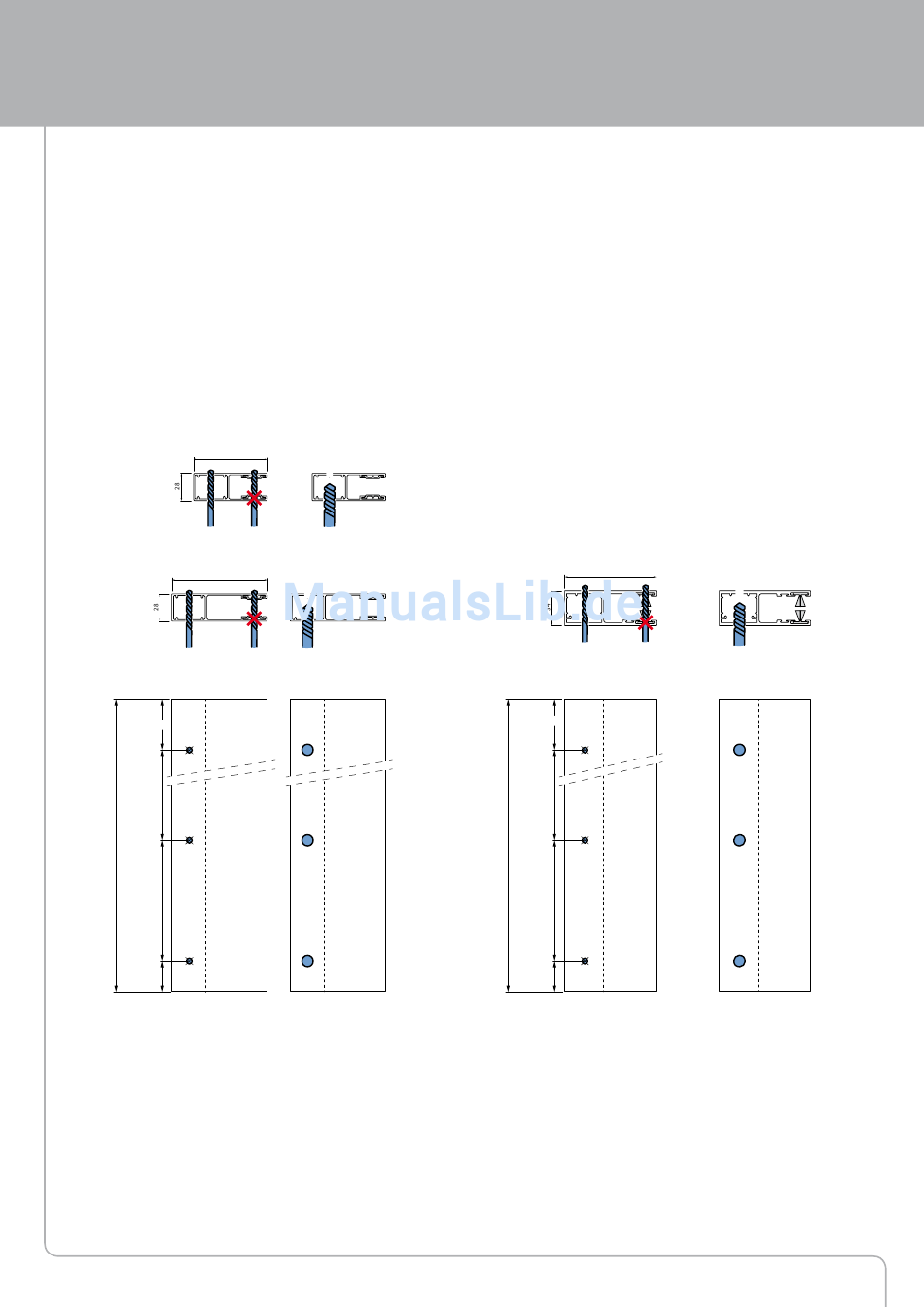

1.2 Bohren der Montagelöcher in Führungen
1. Bohren Sie zuerst ein Loch von 6 mm durch beide Lagen (im geschlossenen Teil) der Führung.
2. Bohren Sie dann das Loch an der Vorderseite mit einem 10 mm Bohrer auf. Das ist die Seite, die nicht gegen die Wand
kommt. Hierin werden später die Kunststoffkappen platziert.
Rolltor RV 55: Führung UPH 240 oder UPH 260 mit Gummiverschlussstreifen.
Rolltor RV 77: Führung UPH 89 mit Bürstenverschlussstreifen
Tipp: Entfernen Sie die Schutzfolie nicht. So verhindern Sie Beschädigungen an Ihrem Rolltor.
RV55
UPH 240
6 mm
95
UPH 260
6 mm
> 15 cm
Y
Y = Führungshöhe
Technische Änderungen und Druckfehler vorbehalten.
75 Wandseite
Vorderseite
10 mm
Wandseite
Vorderseite
10 mm
RV77
89
UPH 89
6 mm
> 15 cm
Y
6
Wandseite
Vorderseite
10 mm
