Montageanleitung Rolltor
1. Anleitung zum Aufstellen des Rolltors
1.1 Markieren der Montagelöcher

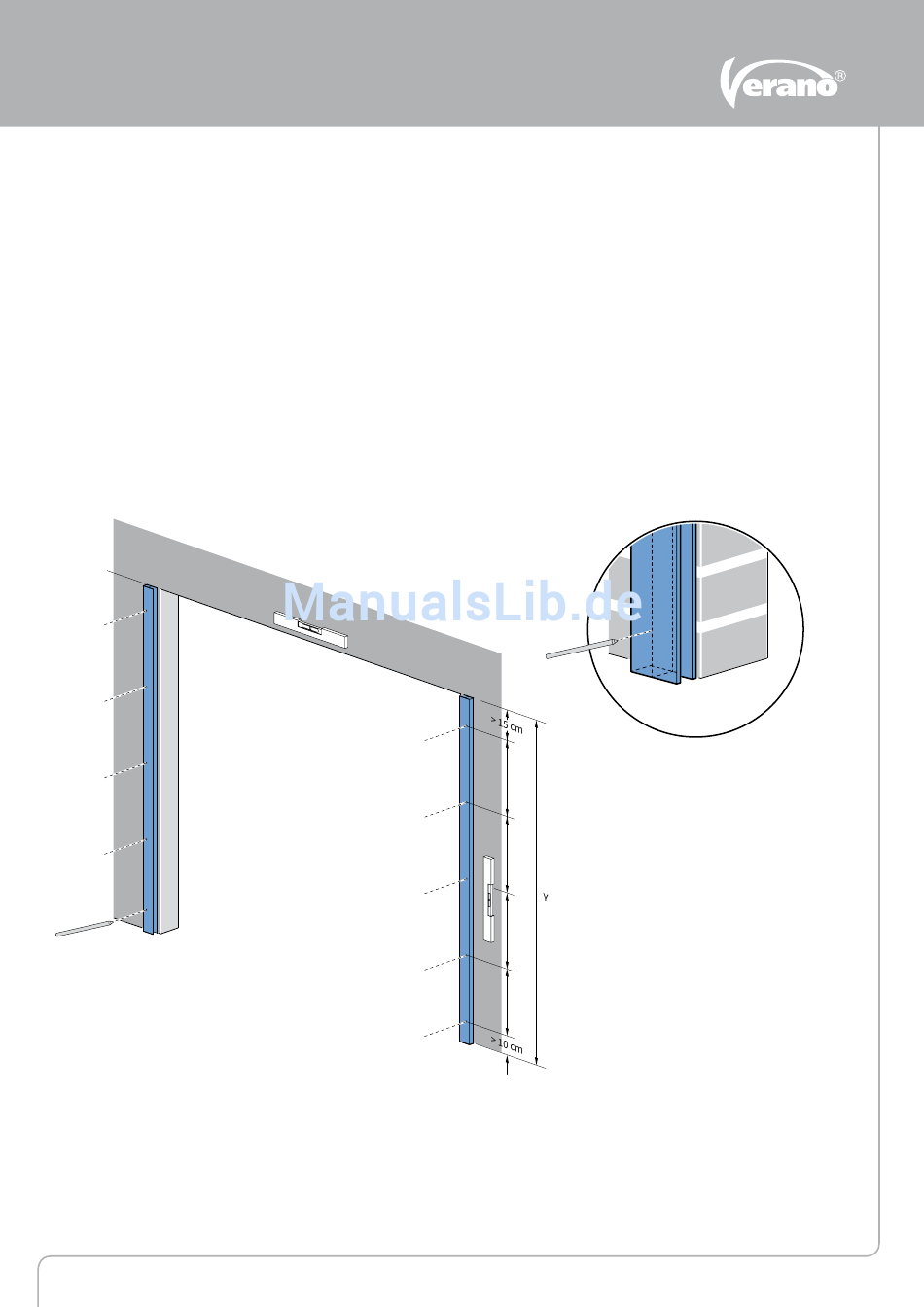

1. Platzieren Sie die linke Führung in der richtigen Höhe senkrecht gegen die Fassade.
Achtung! Die Führungen haben eine offene und geschlossene Seite. Die offene Seite ist an der Türöffnungsseite und
führt nachher die Lamellen des Rolltors. Sie dürfen hier nicht hineinbohren!
2. Markieren Sie die Montagelöcher auf der Führung. Sorgen Sie dafür, dass die Montagelöcher in einen Stein und nicht
in eine Fuge kommen! Das erste Loch am Befestigungspunkt an der Kappe muss zwischen 15 und 20 cm vom Rand
gebohrt werden. Dieser Platz muss für die Kappenhalterung freigehalten werden.
3. Setzen Sie dann die rechte Führung in der richtigen Höhe und Breite gegen die Wand und markieren Sie die
Montagelöcher auf dieselbe Weise.
Achtung! Die linke und rechte Führung müssen oben und unten exakt waagrecht verlaufen. Benutzen Sie zur Kontrolle
einen Balken und eine Wasserwaage.
Y = Führungshöhe
Schrauben pro Führung
Y < 200 cm: 4x
Y > 200 cm: 5x
