Inhaltszusammenfassung für Wilms GH 12 Inox

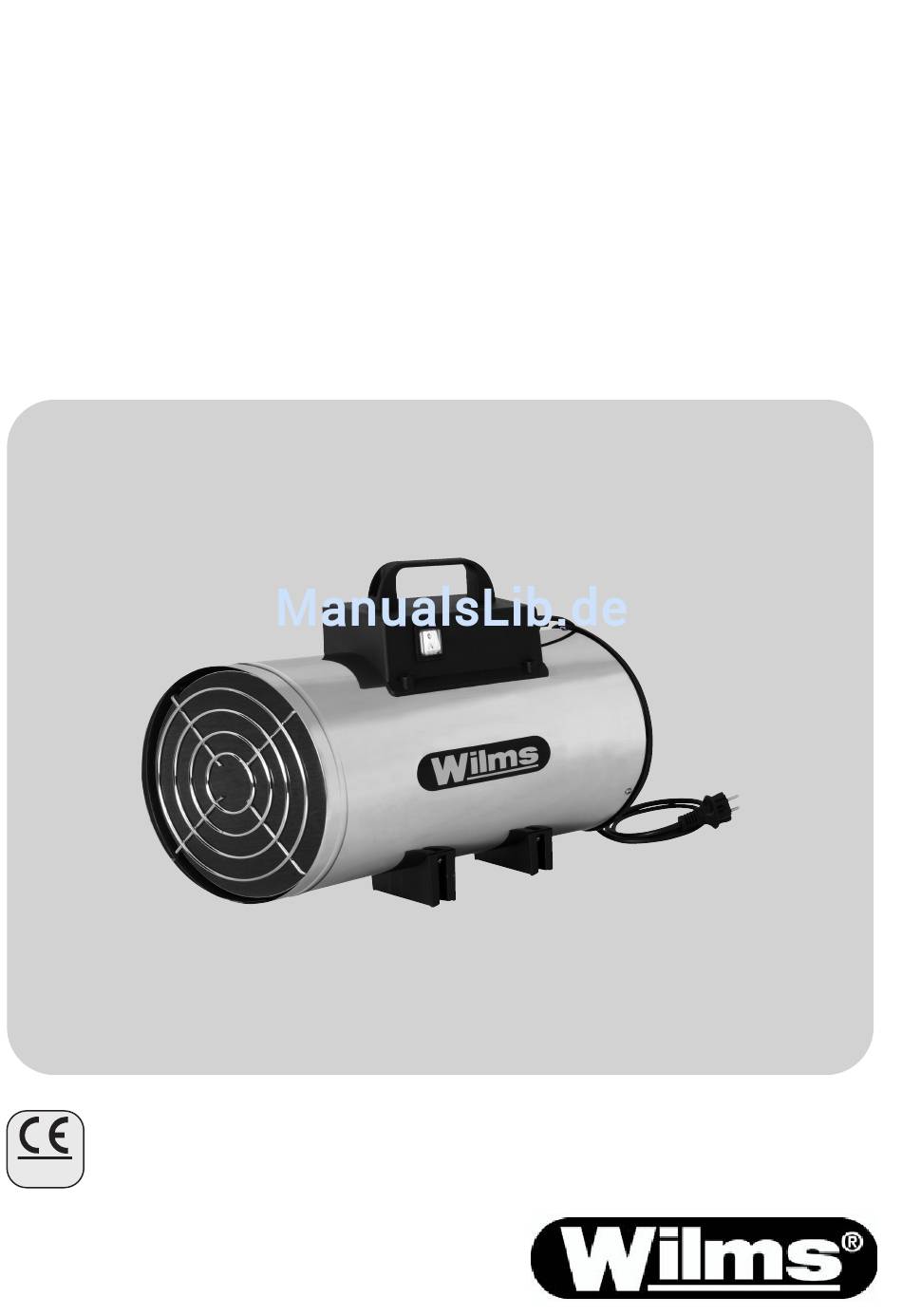

- Seite 1 BETRIEBSANLEITUNG Gasheizer GH 12 Inox 0085 Perfektion aus Prinzip.
- Seite 2 Technische Daten Seite Vor Inbetriebnahme sorgfältig lesen! Seite Achtung Seite Funktionsbeschreibung Seite Inbetriebnahme Seite Ausserbetriebnahme Seite Sicherheits-Regeleinrichtungen und Störabschaltung Seite Störungen und deren Behebung Seite Ersatzteilliste GH 12 Inox Seite Explosionszeichnung GH 12 Inox Seite Schaltplan GH 12 Inox Seite...
- Seite 3 - 1 - T E C H N I S C H E D A T E N Typ: GH 12 Inox Heizleistung 12 kW Betriebsdruck 1,5 bar Gasdurchsatz max. 0,94 kg/h Abmessungen L / B / H 390 x 220 x 335 mm Ausblasöffnung...
- Seite 4 - 2 - VOR INBETRIEBNAHME SORGFÄLTIG LESEN! WICHTIG ZUR BETRIEBSANLEITUNG FÜR ALLE GASHEIZER Die Geräte dürfen nicht in der Nähe von explosiven oder leicht brennbaren Materialien stehen und nicht in explosions- und feuergefährdeten Räumen benutzt werden. Für einen ausreichenden Mindestabstand von brennbaren Materialien, wie Holz usw., ist zu sorgen.
-
Seite 5: Funktionsbeschreibung
- 3 - c) Die Heizgeräte dürfen nur von Personen bedient werden, die in der Bedienung unterwiesen worden sind. Dabei ist die Betriebsanleitung heranzuziehen. Unterwiesene Personen sind solche, die über die ihnen übertragenen Aufgaben und die etwa möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderlichenfalls angelernt wurden. - Seite 6 - 4 - 3.1 INBETRIEBNAHME Den Gasanschluß mit Gasdruckminderer und Schlauchbruchsicherung an die Gasflasche oder Flaschenbatterie anschließen (Linksgewinde beachten), 230 V Elektroanschluß herstellen, Flaschenventil öffnen (Fig.1) und Schlauchbruchsicherung drücken. Den Betriebsschalter (Kippschalter) auf "I" schalten (Fig.2). Ventilator läuft an. Mit diesem Gerät läßt sich auch die Luft umwälzen, ohne sie zu erwärmen. Den Betriebsschalter auf Stellung "I"...
- Seite 7 - 5 - STÖRUNGEN UND DEREN BEHEBUNG ______________________________________________________________________ STÖRUNG URSACHE BEHEBUNG ______________________________________________________________________ Brenner zündet nicht. Piezo-Zünder liefert Zündfunken prüfen, keinen Zündfunken. Zündelektroden ausrichten. ______________________________________________________________________ Gasflamme erlischt. Thermoelement über- Thermoelement näher nimmt nicht. in den Flammbereich bringen. Kundendienst anfordern. ______________________________________________________________________ Brenner erlischt Gasflasche leer oder Gasflasche erneuern, während des...
- Seite 8 - 6 - Ab Gerätenummer 360… Ersatzteilliste Gasheizer GH 12 INOX Pos. Bestell Nr. Bezeichnung Stück 6160401 Ausblasgitter 6160402 Brennkammer 6160403 Fuß vorne 6160404 Fuß hinten 6160405 Aussenmantel 6160406 Ventilatorflügel 6160407 Motor 6160035 Zuleitung Kompl. 6160409 Abdeckung 6160410 Schalter 6160411 Schaltergehäuse...
- Seite 9 - 7 -...
- Seite 10 - 8 - Schaltplan 6160035 Zuleitungskabel 6160410 Schalter 6160416 Gasventil 6160412 Piezo-Zünder 6160429 Elektrode 6160419 Thermoelement 6160427 Sicherheitsthermostat 6160407 Ventilatormotor Erdungskabel 6160422 Magnetventil...
