VENTILATOREN FÜR RUNDROHRE

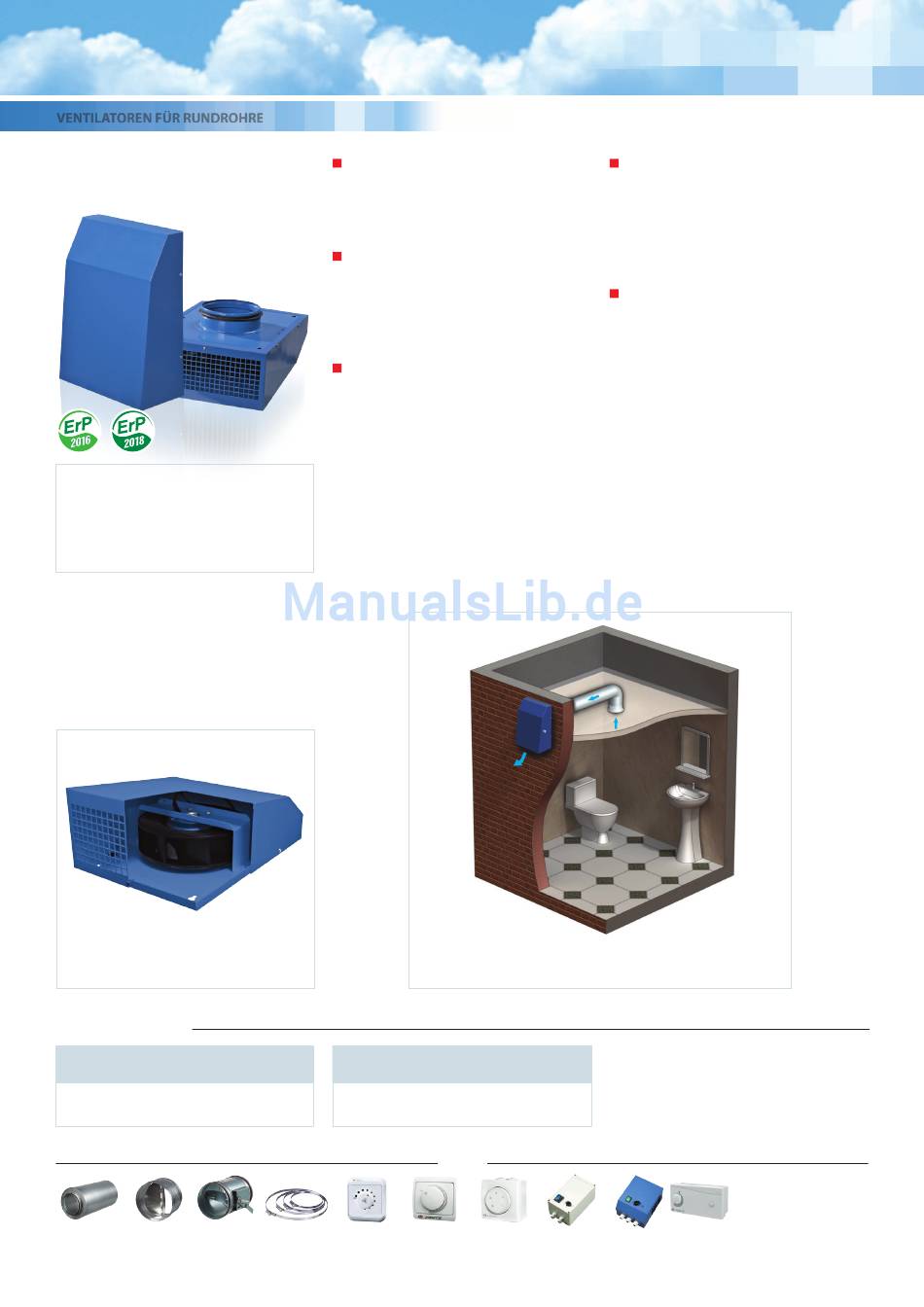

VENTS VCN-Serie
Abluft-Radialventilator
im Stahlgehäuse für
Außenwandmontage mit einer
Luftförderleistung von
bis zu 710 m
Der Motor ist gegen das Eindringen von Wasser und
Fremdkörpern geschützt
Bezeichnungserklärung
Serie
VENTS VCN
Seite 378 Seite 442
60
Einsatzgebiet
Abluftsysteme im verschiedenen Räumen für das
Abführen von Warmluft bis +55 °C. Für das direkte
Abführen von verbrauchter Luft empfohlen.
Aufbau
Das Gehäuse aus pulverbeschichtetem Stahl schützt den
Motor vor dem Eindringen von Wasser im Außenbereich.
Der untere Teil des Ventilators ist mit einem Schutzgitter
gegen Nagetiere und Vögel abgedeckt.
Motor
Einphasiger Außenläufermotor mit Radiallaufrad und
rückwärts gekrümmten Schaufeln. Der Motor verfügt
über einen integrierten Überhitzungsschutz mit
automatischer Rückstellung.
Die Kugellager gewährleisten eine lange Lebensdauer
des Motors und sind für 40 000 Betriebsstunden
ausgelegt. Zur Erreichung der genauen technischen
Kennwerte, sowie des geräuscharmen und zuverlässigen
Betriebs wird jedes Laufrad während der Produktion
/h
3 dynamisch ausgewuchtet.
Seite 446 Seite 455 Seite 461
VENTS. Industrie- und Gewerbelüftung| 02-2016
Einsatzbeispiel von Ventilator VCN im WC-Bereich
Anschluss-Durchmesser
100; 125; 150; 160; 200
Zubehör
Seite 462 Seite 463 Seite 466
Drehzahlregelung
Stufenlose oder stufenweise Drehzahlregelung über
einen Thyristor- oder Trafo-Drehzahlregler. Beim
Anschluss mehrerer Ventilatoren sollte beachtet werden,
dass die maximale Stromstärke und Stromaufnahme
des Drehzahlreglers nicht überschritten wird.
Montage
Montage an der Außenwand und Anschluss an das
Rundrohr mit dem entsprechendem Durchmesser.
Stromversorgung über die externe Motorklemmen.
Elektrischer Anschluss und Montage entsprechend
der Betriebsanleitung und dem Schaltplan auf dem
Klemmkasten.
Seite 467 Seite 480
