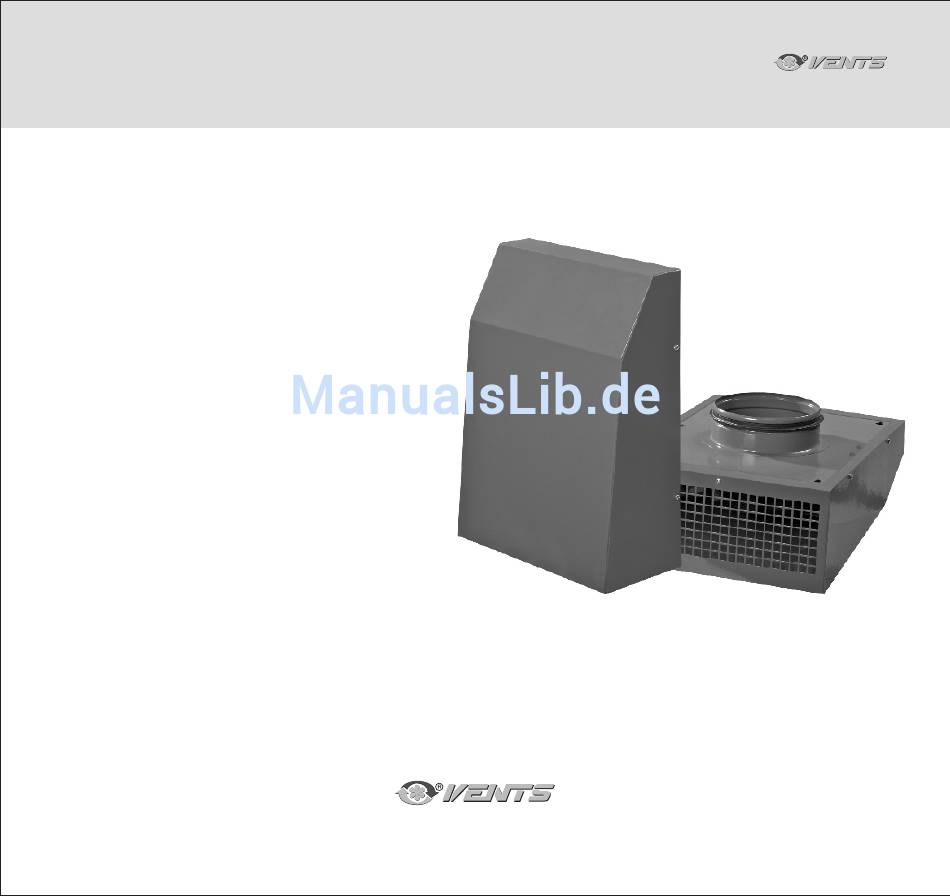

- Seite 1 BETRIEBSANLEITUNG 2012...
- Seite 2 Beschreibung in dieser Betriebsanleitung abweichen. Die Bezeichnung der Ventilatoren, die Haupt- und Anschlußabmessungen, Parameter TECHNISCHE sind in den Tabellen 1, 2, 3 und Abb. 1 gezeigt. GRUNDDATEN VENTS VCN X K BEZEICHNUNG- SERKLÄRUNG Modifikation mit der Rückschlagklappe DES VENTILATORS...
- Seite 3 BEISPIEL DER BEZEICHNUNGSERKLÄRUNG VENTS VCN 100 - radialer Ventilator für die Montage an Ø 100 mm Rundrohre. VENTS VCN 150 K - radialer Ventilator mit einer Rückschlagklappe für die Montage an Ø 150 mm Rundrohre. 1 - Gehäuse; 2 - Abdeckung;...
- Seite 4 Tabelle 2 Typs des À m /h R P M dB(A) Ventilators 50 Hz VCN 100 / 1~ 230 0,31 2530 IP X4 VCN 100 Ê (295*) VCN 125 / 1~ 230 0,33 2475 IP X4 VCN 125 Ê (450*)
- Seite 5 Die Schutzart des Ventilators IPX4 bedarf extra Schutz gegen Wassereindringen. SICHERHEITS- Zum Schutz des Ventilators gegen Wassereindringen montieren Sie den Ventilator unter VORSCHRIFTEN dem Dach oder installieren Sie eine Außenhaube am Ansaugstutzen des Ventilators. Treffen Sie Maßnahmen, damit Rauch, Kohlenoxidgase und sonstige Brennprodukte in den Raum durch offene Rauchabzüge oder sonstige Brandschutzeinrichtungen nicht gelangen können und Gasrückflüsse von Geräten mit Gas- oder offener Flamme nicht entstehen können.
- Seite 6 Den Ventilator vor allen Anschluss-, Einstell-, Service- und Reparaturarbeiten vom Stromnetz trennen, Abb. 3. Zur Wandmontage drehen Sie die selbstschneidenden Schrauben 6 heraus und entfernen Sie die Abdeckung 2 (Abb. 4). Bohren Sie Dübellöcher in der Wand laut den Passungen auf dem Gehäuse (Abb. 5, 6, 7) und den Ventilator mit Schrauben (Abb. 8) fixieren.
-
Seite 8: Anschluss Ans Stromnetz
Anschluss des Ventilators ans Stromnetz erfolgt durch einen im Verkabelungssystem ANSCHLUSS integrierten Selbstschalter erfolgen. Schalten Sie die Stromversorgung vor elektrischen Anschlüssen ab. Der Kontaktabstand an allen Polen muss mindestens 3 mm betragen. STROMNETZ Verbinden Sie das Netzkabel an die Klemmenleiste 8 dem Schaltplan auf dem Befestigungswinkel 3 entsprechend, Abb. -
Seite 9: Wartung
Schalten Sie den Ventilator vom Stromnetz vor allen Wartungsarbeiten! WARTUNG Wartung besteht in regelmäßiger Reinigung der Oberfläche von Staub und Schmutz. Zur Staubentfernung eine weiche Bürste oder Druckluft verwenden (Abb. 13). Die Laufradschaufeln bedürfen alle 6 Monate einer sorgfältigen Reinigung. Der Filter verhindert die Verschmutzung und verringert den Reinigungsintervall. - Seite 10 Der Ventilator ist in der Originalverpackung in einem belüfteten Raum bei einer LAGER- UND Temperatur von +5°C bis + 40°C und einer relativen Luftfeuchtigkeit von höchstens TRANSPORT- 80% bei +20°C zu lagern. Die Säure- und Laugendämpfe, andere schädliche VORSCHRIFTEN Fremdstoffe in der Luft sind nicht zulässig. Hiermit erklären wir, dass das Produkt mit der maßgeblichen Anforderungen aus HERSTELLER- Richtlinie 2004/108/EG über elektromagnetische Verträglichkeit, Richtlinie 89/336/EWG,...
- Seite 11 Fehler und Störungen inklusive mechanische Beschädigungen infolge mechanischer Einwirkungen während des Betriebs oder die natürliche Abnutzung während der Laufzeit, sind keine Garantiefälle. Die Garantie deckt Störungen infolge Verletzungen der Betriebs-, Instandhaltungs- und Wartungsforderungen für das Gerät oder vom Hersteller nicht genehmigter Konstruktionsänderungen durch den Käufer oder Dritte nicht ab.
- Seite 12 Der Ventilator VCN __________________ ABNAHME- PROTOKOLL ist betriebsfähig anerkannt. Abnahmebescheinigung Hergestellt am (datum) Verkauft von (name und stempel des händlers) Verkaufsdatum GARANTIEKARTE V06DE-03...
