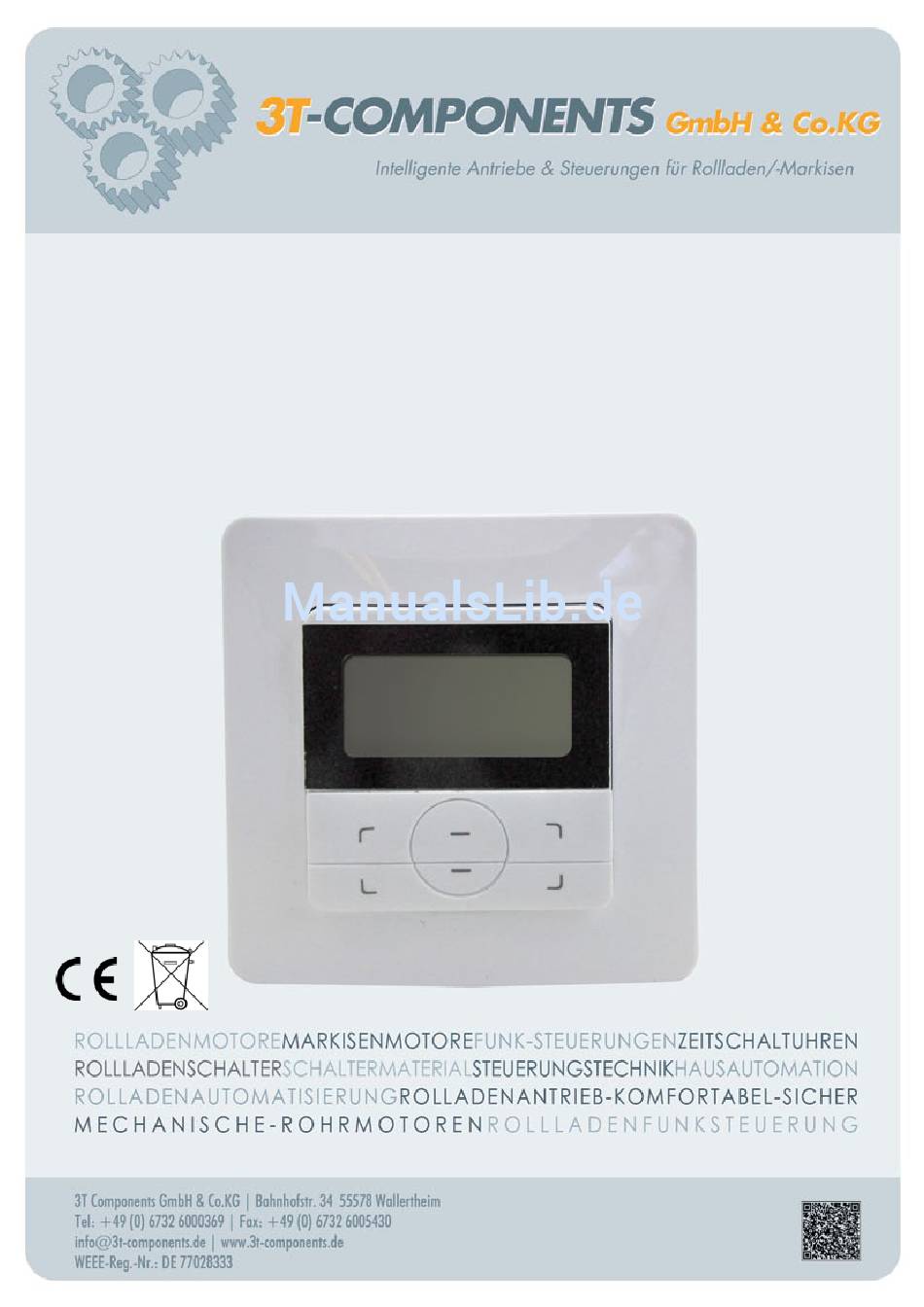

- Seite 1 Montage- und Bedienungsanleitung Anweisungen und Hinweise für die Installation und die Bedienung Achtung: Für die Sicherheit von Personen ist es wichtig, sich an diese Anweisungen zu halten. Die vorliegende Anleitung für zukünftiges Nachschlagen aufbewahren. Zeitschaltuhr 3TimeTronic...
-
Seite 2: Sicherheitshinweise
Montage- und Bedienungsanleitung / Zeitschaltuhr 3TimeTronic Sicherheitshinweise Vor Inbetriebnahme bitte diese wichtigen Sicherheitshinweise lesen ! Eine falsche Montage kann folgenschwere Personen- und Sachschäden verursachen. Der Garantieanspruch erlischt bei Nichtbeachtung dieser Benutzerinformation mit allen enthaltenen Hinweisen und Bestimmungen. Bei Nichtbeachtung dieser Anleitung haftet der Hersteller oder Anbieter nicht für entstan- dene Personen- und Sachschäden. -
Seite 3: Allgemeine Sicherheitshinweise
Montage- und Bedienungsanleitung / Zeitschaltuhr 3TimeTronic Allgemeine Sicherheitshinweise • Lebensgefahr durch Stromschlag bei Arbeiten an elektrischen Anlagen. • Der elektrische Anschluss, die Installation und die Inbetriebnahme der Zeitschaltuhr darf nur von qualifiziertem Fachpersonal durchgeführt werden. • Montage und Anschluss der Zeitschaltuhr darf nur im spannungsfreien Zustand erfolgen • Die einschlägigen Vorschriften und Richtlinien müssen unbedingt befolgt werden, um Schäden an Personen und Gegenständen zu vermeiden. • Sicherheitshinweise nach EN 60 335-2-97:2000 beachten: Die Netzanschlussleitung der Antriebe ist innenliegend zu verlegen. • Es darf nur ein Rollladenmotor an die Zeitschaltuhr angeschlossen werden. Soll mehr als ein Motor mit der Schaltuhr betrieben werden, sind zusätzlich geeignete Trennrelais einzusetzen. -
Seite 4: Funktionsübersicht
Montage- und Bedienungsanleitung / Zeitschaltuhr 3TimeTronic Funktionsübersicht Sonntag Montag Dienstag Mittwoch Donnerstag Freitag Samstag Manuell Auto Stop-Taste Ab-Taste Zufall Auf-Taste Enter-Taste Set-Taste Stunde Minute Bedienelemente und Display Technische Daten Nennspannung: 230V / 50Hz Schaltleistung 250V / 50Hz, 5A Betriebstemperaturbereich -20°C bis +50°C... - Seite 5 Montage- und Bedienungsanleitung / Zeitschaltuhr 3TimeTronic Anschlussplan: blau = Neutralleiter schwarz = Ab bzw. Auffahrt braun = Ab bzw. Auffahrt grün/gelb = Schutzleiter Betriebsart einstellen: Weiteres Drücken der Mode-Taste wiederholt den Vorgang. Mode-Taste drücken Mode-Taste drücken Mode-Taste drücken bis Manueller Modus...
- Seite 6 Montage- und Bedienungsanleitung / Zeitschaltuhr 3TimeTronic Programmieren und Einstellen der Zeitschaltuhr Auf- und Ab-Zeiteinstellen: Die Zeitdifferenz zwischen der eingestellten AUF-Zeit und AB-Zeit darf nicht weniger als 32 Minuten betragen. Ansonsten zeigt das Drücken der STOP-Taste Display „Error“ an. verlässt Einstellvorgang Set-Taste 5 Sek. drücken;...
- Seite 7 3T-COMPONENTS GmbH & Co.KG Die Interpretation von Leistung Intelligente Antriebe & Steuerungen für Rollladen/-Markisen Hotline 3TimeTronic - Vorteile im Überblick 06732 6000369 Innovative Technik Einfache Installation Ideale Steuerung für Rollläden 3T Components GmbH & Co.KG Bahnhofstr. 34 - 55578 Wallertheim Qualität mit 2 Jahren Garantie Telefon : +49 (0) 6732 6000369 Telefax : +49 (0) 6732 6005430 Mehr Sicherheit Mehr Komfort ...
