Inhaltszusammenfassung für Lufft VS2k-UMB

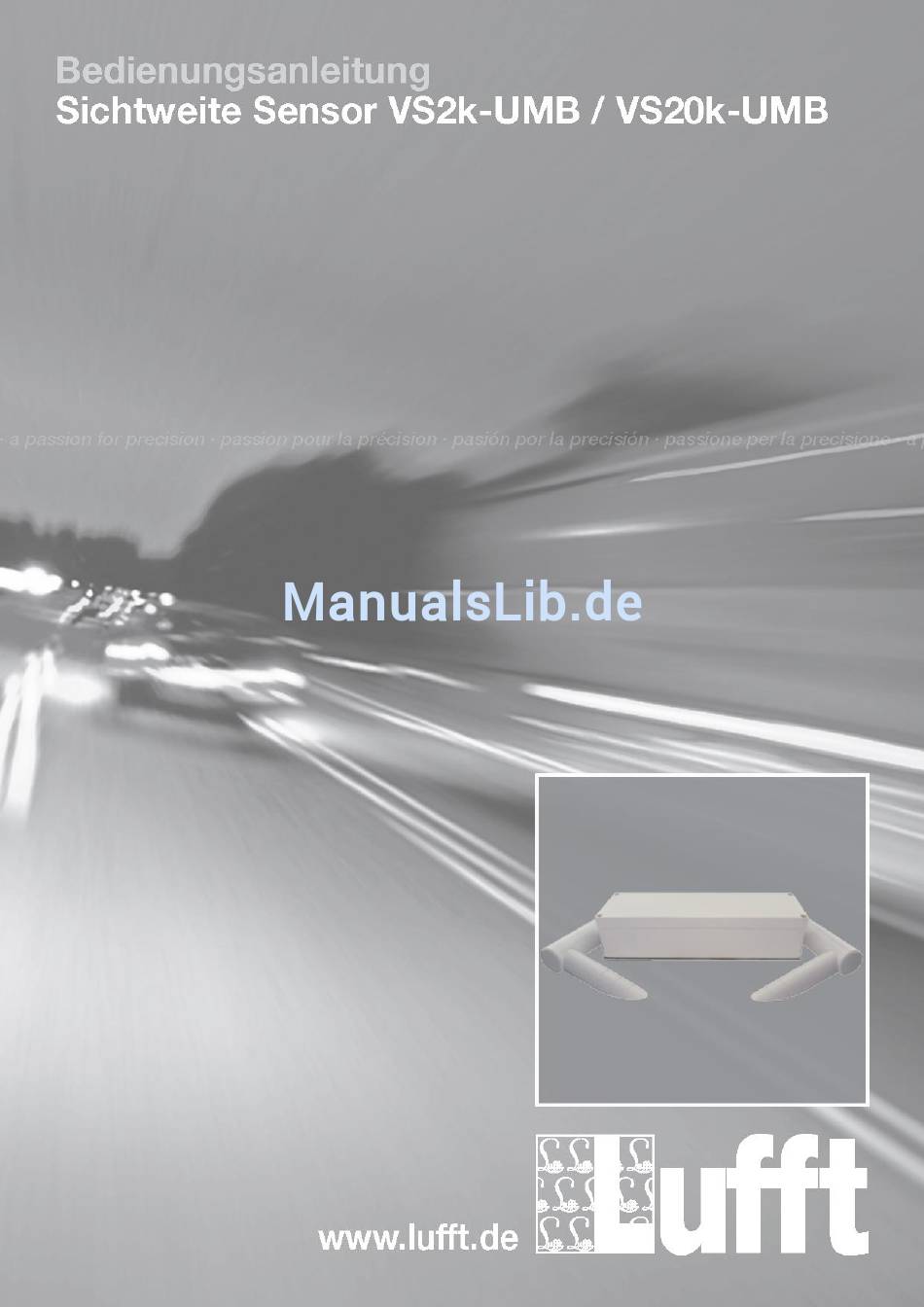

- Seite 1 Betriebsanleitung VS2k-UMB / VS20k-UMB V 0.1 / 12.04.2017...
-
Seite 2: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ................. 4 Gewährleistung ....................... 4 Fehlerhafte Verwendung ..................4 Lieferumfang ........................5 Bestellnummern ......................5 VS2k-UMB / VS20k-UMB ..................5 Zubehör ........................5 Ersatzteile ....................... 5 Weitere Dokumente und Software ................5 Gerätebeschreibung ....................... 6 Funktionsweise ....................... 6 Montage ......................... - Seite 3 Betriebsanleitung VS2k-UMB / VS20k-UMB V 2.0 / 12.04.2017 10.2.1 Aufbau ......................12 10.2.2 Beispiel einer ASCII-Abfrage ................13 10.3 Kanalbelegung für die Datenabfrage ..............13 10.4 Abbildungsnormale....................14 Technische Daten ......................14 11.1 Sichtweite .......................14 11.2 Lagerbedingungen ....................15 11.3 Betriebsbedingungen .....................15 11.4 Elektrische Daten ....................15 11.5 Schnittstellen ......................15...
-
Seite 4: Vor Inbetriebnahme Lesen
Bedienungsanleitung VS2k-UMB / VS20k-UMB V 2.0 / 12.04.2017 1 Vor Inbetriebnahme lesen Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. 1.1 Verwendete Symbole Wichtiger Hinweis auf mögliche Gefahren für den Anwender Wichtiger Hinweis für die korrekte Funktion des Gerätes... -
Seite 5: Lieferumfang
Bedienungsanleitung VS2k-UMB / VS20k-UMB V 2.0 / 12.04.2017 2 Lieferumfang Die Lieferung enthält folgende Komponenten: Sichtweiten- messgerät VS2k-UMB / VS20k-UMB Anschlusskabel 10 m ohne Abb. 3 Bestellnummern 3.1 VS2k-UMB / VS20k-UMB 8366.U70..... Sichtweitenmessgerät VS2k-UMB 8366.U90..... Sichtweitenmessgerät VS20k-UMB 3.2 Zubehör Schnittstellenkonverter ISOCON-UMB ......8160.UISO Netzteil 24V/4A.............. -
Seite 6: Gerätebeschreibung
Bedienungsanleitung VS2k-UMB / VS20k-UMB V 2.0 / 12.04.2017 4 Gerätebeschreibung Das VS2k-UMB / VS20k-UMB ist ein Sichtweitenmessgerät zur Ermittlung der optischen Sichtweite im Bereich 0 – 2000 m / 0 – 20000 m, wie sie z.B. bei Umfelddatenerfassungen in Verkehrsbeeinflussungsanlagen benötigt wird. -
Seite 7: Montage
Messöffnung von der Fahrbahn abwenden Abstand zur Fahrbahn > 2 Meter Im Abstand von 50 cm keine anderen Geräte ober- oder unterhalb des VS2k-UMB / VS20k-UMB montieren Im Abstand von 2 Metern dürfen sich keine Gegenstände (Masten, Bäume, Grass, Sträu- cher usw.) vor der Messöffnung befinden... -
Seite 8: Anschlüsse
Kann dieses dauerhaft beschädigt werden Besteht unter Umständen die Gefahr eines elektrischen Schlags 6.2 Versorgungsspannung Die Versorgung des VS2k-UMB / VS20k-UMB erfolgt über eine Gleichspannung von 24VDC. Das verwendete Netzteil muss zum Betrieb von Geräten der Schutzklasse III (SELV) zuge- lassen sein 6.3 RS485-Schnittstellen... -
Seite 9: Inbetriebnahme
Geräte-ID: ........1 Baudrate:........19200 RS485-Protokoll ......UMB binär Strom-Ausgang VS2k-UMB ..4 – 20 mA entspricht 0 – 2000 m (linear) Grenzkontrast ......5 % Mittelungsintervall ....... 5 min Werden mehrere VSx-Sensoren in einem UMB-Netzwerk betreiben, muss die ID geändert werden, da jedes Gerät eine eindeutige ID benötigt. -
Seite 10: Kalibrierung / Abgleich
Bedienungsanleitung VS2k-UMB / VS20k-UMB V 2.0 / 12.04.2017 9 Kalibrierung / Abgleich Das Gerät wird mit einer Werkskalibrierung ausgeliefert. Der empfohlene Kalibrierintervall beträgt 12 Monate. Auf Anfrage kann auch eine Vor-Ort-Kalibrierung angeboten werden. 9.1 Voraussetzungen Sichtweite muss mindestens 2000 m betragen ... -
Seite 11: Adressierung Mit Klassen- Und Geräte-Id
Bus nur ein Gerät dieser Klasse befindet. 10.1.3 Beispiele für die Bildung von Adressen Soll z.B. ein VS2k-UMB mit der Geräte-ID (Seriennummer) 0001 adressiert werden, geschieht das wie folgt: Klassen-ID für Sichtweite ist 3d = 3h Geräte-ID (Seriennummer) ist z.B. -
Seite 12: Crc-Berechnung
1021h = x + 1 (LSB-first-Mode) Startwert: FFFFh (Achtung! Im Gegensatz zu früheren Lufft-Protokollen ist hier der Startwert für die CRC-Berechnungen nicht 0h sondern FFFFh nach CCITT!!) Weitere Informationen finden Sie in der Beschreibung einer CRC-Berechnung aus dem UMB-Protokoll V1_0. -
Seite 13: Beispiel Einer Ascii-Abfrage
Messwert. Von 65521d – 65535d sind diverse Fehlercodes definiert Beispiel: Aufruf: &_12289_M_00601 Mit diesem Aufruf wird Kanal 601 von dem Gerät mit der Adresse 12289 (VS2k-UMB mit der Geräte-ID 0001) abgefragt. Antwort: $_12289_M_00601_03456 Mit der Normierung für die Sichtweite ergibt sich dann folgende Rechnung:... -
Seite 14: Abbildungsnormale
Messverfahren:....... 45°-Vorwärtsstreuung Messwert: ........Sichtweite Messbereich VS2k-UMB: ....10 m - 2000 m; Die Langszeitverschmutzung wird nur bei Dunkelheit gemessen um einen Streulicht-Einfluss auszuschließen. Zusätzlich wird die Langzeitverschmutzung bei jedem Geräte-Start verifiziert um unnötige Wartungen zu vermeiden. Aus diesem Grund sind die entsprechenden Kanäle die ersten 15 Minuten nach dem Gerätestart nicht abfragbar (BUSY). -
Seite 15: Lagerbedingungen
Bedienungsanleitung VS2k-UMB / VS20k-UMB V 2.0 / 12.04.2017 Messbereich VS20k-UMB: ..... 10 m - 20000 m; Genauigkeit: ........+/- 10 % Sichtweite 11.2 Lagerbedingungen zulässige Lagertemperatur: .... -40 °C ... +70 °C zulässige rel. Feuchte: ....0 ... 100 % r.H. (nicht kondensierend) ............ -
Seite 16: Fehlerbeschreibung
- Schnittstellen-Verbindung prüfen - falsche Geräte – ID → ID prüfen Das Gerät lässt sich nicht abgleichen - Gerät stark verschmutzt Startup des VS2k-UMB / VS20k-UMB nicht ab- „Kalibrierfehler 0“ geschlossen. Wartezeit zwischen Einschalten / während der Kalibrierung mit dem UMB- Reset und Start der Kalibrierung muss mindes- ConfigTool.Net... -
Seite 17: Entsorgung
Recycling und die Entsorgung Ihres Altgerätes wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott. 15 Hersteller Für Fälle der Gewährleistung oder Reparatur wenden Sie sich bitte an: G. Lufft Mess- und Regeltechnik GmbH Gutenbergstraße 20 D-70736 Fellbach Postfach 4252...
