Beschreibung der Empfänger
Die DB403 und DBR1-M4 verfügen über Tasten zum Einlernen eines Handsenders. Dieselbe Taste wird für die Programmierung
des Empfängers sowie die Auswahl, welcher der 4 Ausgänge des Empfängers eingelernt werden soll, verwendet. Auf der

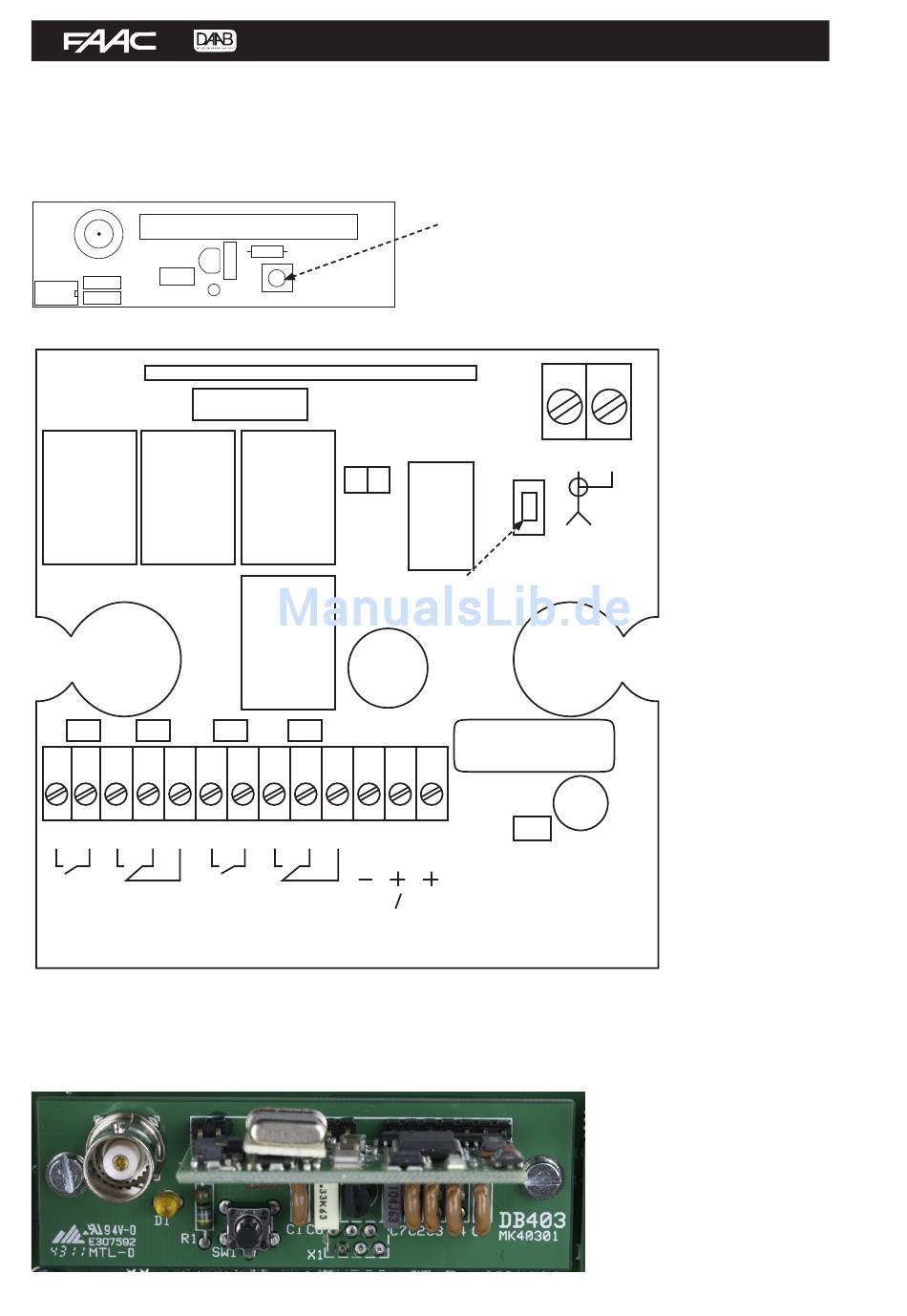

nachfolgenden Abbildung wird die Position der Taste auf den beiden Empfängern gezeigt.
• DB403
IC1
X2
X1
IC2
C2
C3
C1 D1
• DBR1-M4
RE1 RE2
D1 D2
3 4
1 2 5
ch1 ch2

Montage

1. Machen Sie die EP104 spannungsfrei.
2. Schrauben Sie die Platine DB403 mit 2 Schrauben M3x5 und Abstandshaltern auf der EP104 fest.
3. Schalten Sie die Spannung der EP104 wieder ein.
2 2
R1
C4
SW1
RE3
JP1
Taste für Programmierung
RE4
D4
D3
6 7 8 9 10 11 12 13
0V 12V24V
ac
ch3 ch4
