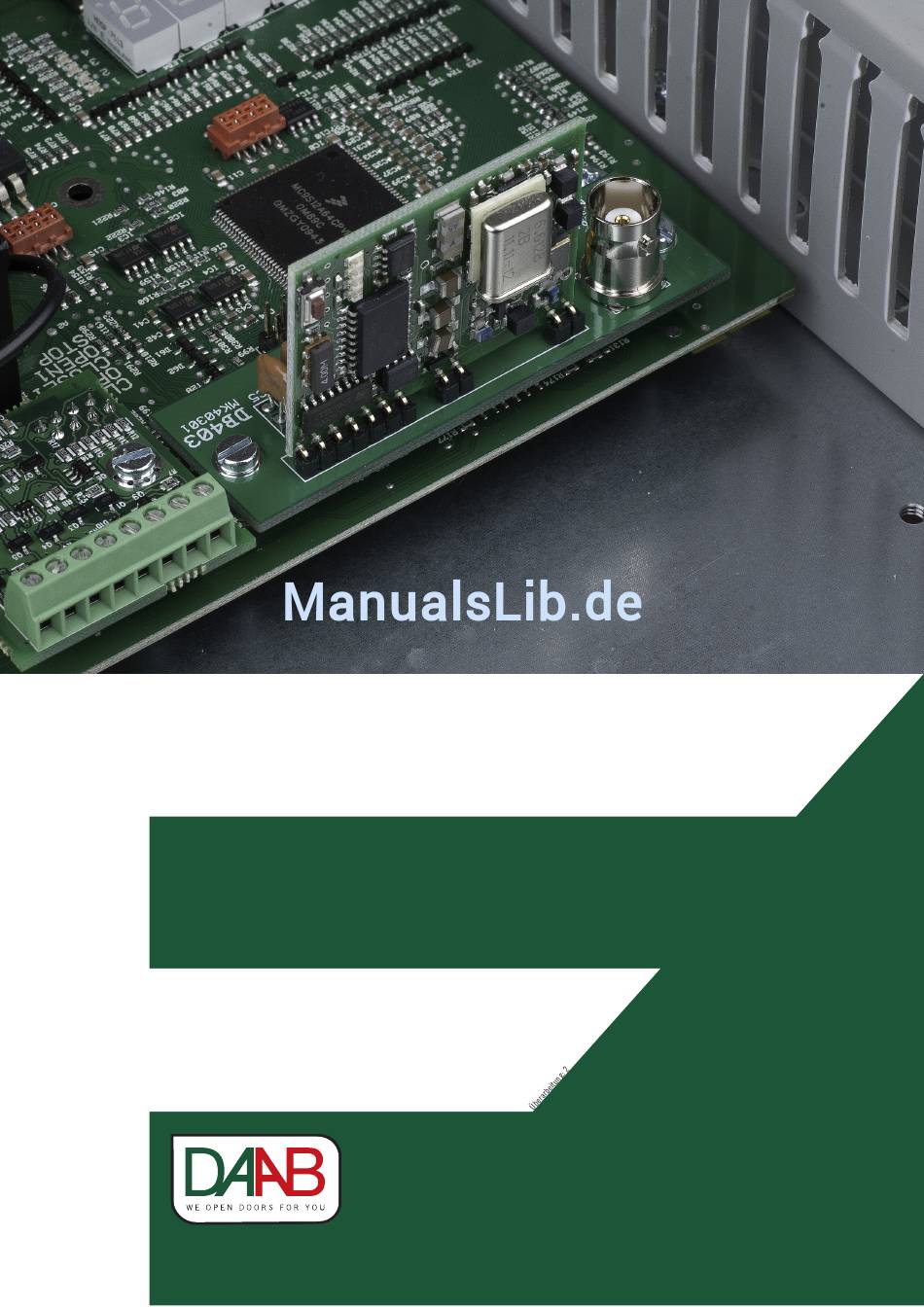

- Seite 1 BEDIENUNGSANLEITUNG DAAB FUNK DB403 UND DBR1-M4 Ausgabe 1 FAAC Nordic AB BOX 125, SE-284 22 PERSTORP SCHWEDEN TEL. +46 435 77 95 00 FAX +46 435 77 95 29 www.faac.se...
-
Seite 2: Beschreibung Der Empfänger
BEDIENUNGSANLEITUNG DAAB AUSGANGSPLATINE DB401 Beschreibung der Empfänger Die DB403 und DBR1-M4 verfügen über Tasten zum Einlernen eines Handsenders. Dieselbe Taste wird für die Programmierung des Empfängers sowie die Auswahl, welcher der 4 Ausgänge des Empfängers eingelernt werden soll, verwendet. Auf der nachfolgenden Abbildung wird die Position der Taste auf den beiden Empfängern gezeigt. - Seite 3 BEDIENUNGSANLEITUNG DAAB AUSGANGSPLATINE DB401 • 4-Kanal-Empfänger DBR1-M4 Der Empfänger hat Schutzart IP65. Es ist wichtig, den Empfänger richtig zu platzieren. • Platzieren Sie den Empfänger mit den Verschraubungen nach unten. • Versuchen Sie, den Empfänger möglichst gegen Wind und Wetter geschützt zu platzieren. • Montieren Sie den Empfänger nicht in Nähe von 230/400 V AC Leitungen. Der Abstand zu diesen sollte 10 cm nicht unterschreiten, damit Störungen und verringerte Reichweite ausgeschlossen werden können. • Montieren Sie den Empfänger nicht dort, wo er hohen Temperaturschwankungen ausgesetzt wird. • Montage der Antenne DB403 wird standardmäßig mit interner Antenne geliefert, die direkt auf den BNC-Kontakt montiert wird. In Fällen, wo die Reichweite nicht genügt, kann auch eine externe Antenne montiert werden.
- Seite 4 BEDIENUNGSANLEITUNG DAAB AUSGANGSPLATINE DB401 Inbetriebnahme/Kodierung Damit nicht alle Handsender alle Empfänger beeinflussen, werden der jeweilige Handsender und Empfänger miteinander kodiert. Jeder Sender hat einen eigenen Code, der sich nicht ändert lässt. Der Empfänger programmiert sich auf den Code des Handsender durch Drücken der Programmiertaste (SW1) am Empfänger. Jede Einstellung wird durch die Leuchtdioden am Empfänger bestätigt.
-
Seite 5: Fehlersuche
Die rote Leuchtdiode des Handsender leuchtet nicht, wenn Die Batterie des Handsenders ist leer. Batterie austauschen. der Senderknopf gedrückt ist Der Handsender ist kaputt, wenden Sie sich an DAAB Portteknik Die Reichweite ist zu kurz Schlechte Batterie, tauschen Sie die Batterie.
